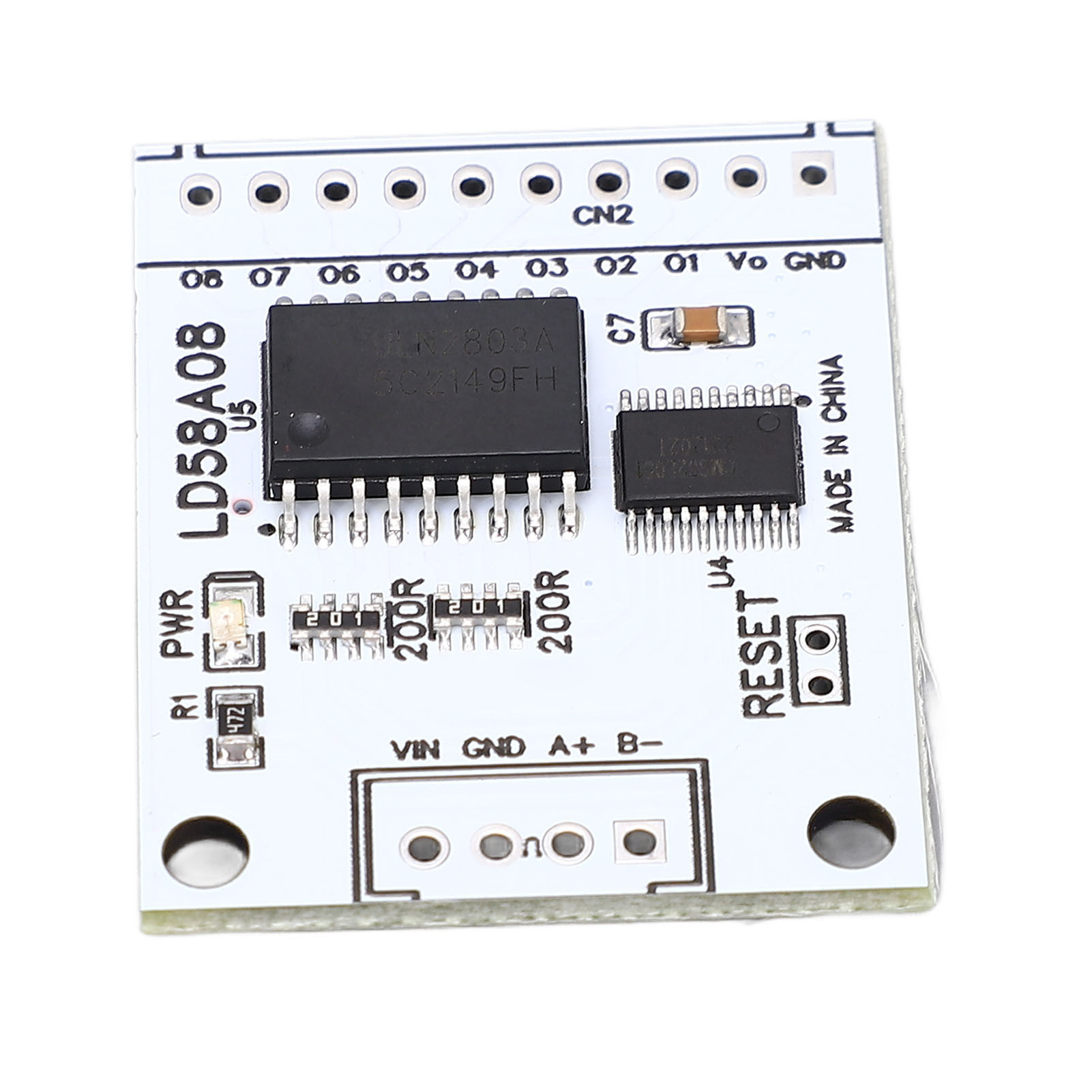

8-ausgangs-pwm-steuermodul Über Rs485, Multifunktions-do-transistortreiberplatine, Stiftloser Industriecontroller, 8-kanal-digitalausgangsregler

Willkommen in unserem Shop! Entdecken Sie unser RS485-PWM-Treibermodul, das maximale Flexibilität und Präzision für Ihre Steuerungsanwendungen bietet. Dieses Modul unterstützt die Funktionsprogrammierung über RTU-Befehle mit Lese-/Schreibregistern (05, 06, 15, 16) und einem Leseregister (01, 03). **Detaillierte technische Spezifikationen:** - **Ausgangskanäle:** Insgesamt 8 Kanäle. Die Kanäle 1 bis 6 sind Low-Speed-PWM-Kanäle mit einer einstellbaren Ausgabeperiode von 0,1 bis 6553,5 Sekunden und einer Einschaltdauer von 0 bis 6553,4 Sekunden (die Periode wird nie überschritten). Die Kanäle 7 und 8 sind High-Speed-PWM-Kanäle mit einer einstellbaren Ausgabefrequenz von 1 bis 20000 Hz und einem Tastverhältnis von 0 bis 100 %. **Kaskadenfunktion:** Dieses Modul kann durch Ändern der RS485-Adresse (Adresse 485) mit bis zu 247 Modulen kaskadiert werden. Es verfügt über einen 8-Bit-Transistorausgang mit einer Steuerspannung, die der Versorgungsspannung entspricht. – **Ausgangsstrom:** Der maximale Strom pro Kanal beträgt 200 mA, der maximale Strom aller Kanäle zusammen 800 mA. – **Schaltausgang:** Kann als Standard-Schaltausgang verwendet werden. Daten werden über die Funktionscodes 05 oder 15 bzw. über die Codes 06 oder 16 für Register 0x0080 geschrieben. – **Stromversorgung:** Versorgungsspannung: 6,5–25 V DC, Betriebsstrom: 10–12 mA (Leerlauf). – **Kommunikation:** Unterstützte Baudraten: 1200, 2400, 4800, 9600 (Standard), 19200, 38400, 57600, 115200 BPS. Paritätsbit: keine, gerade oder ungerade Parität. **Lieferumfang:** – 1 x Transistortreibermodul. Dieses Modul eignet sich ideal zum direkten Ansteuern von Relais, Magnetventilen, Motoren mit geringer Leistung oder zur Erweiterung von SPS-Platinen. Dank seiner umfassenden Steuerungsunterstützung und robusten Bauweise ist es für zahlreiche industrielle Anwendungen und Prototypen geeignet.
