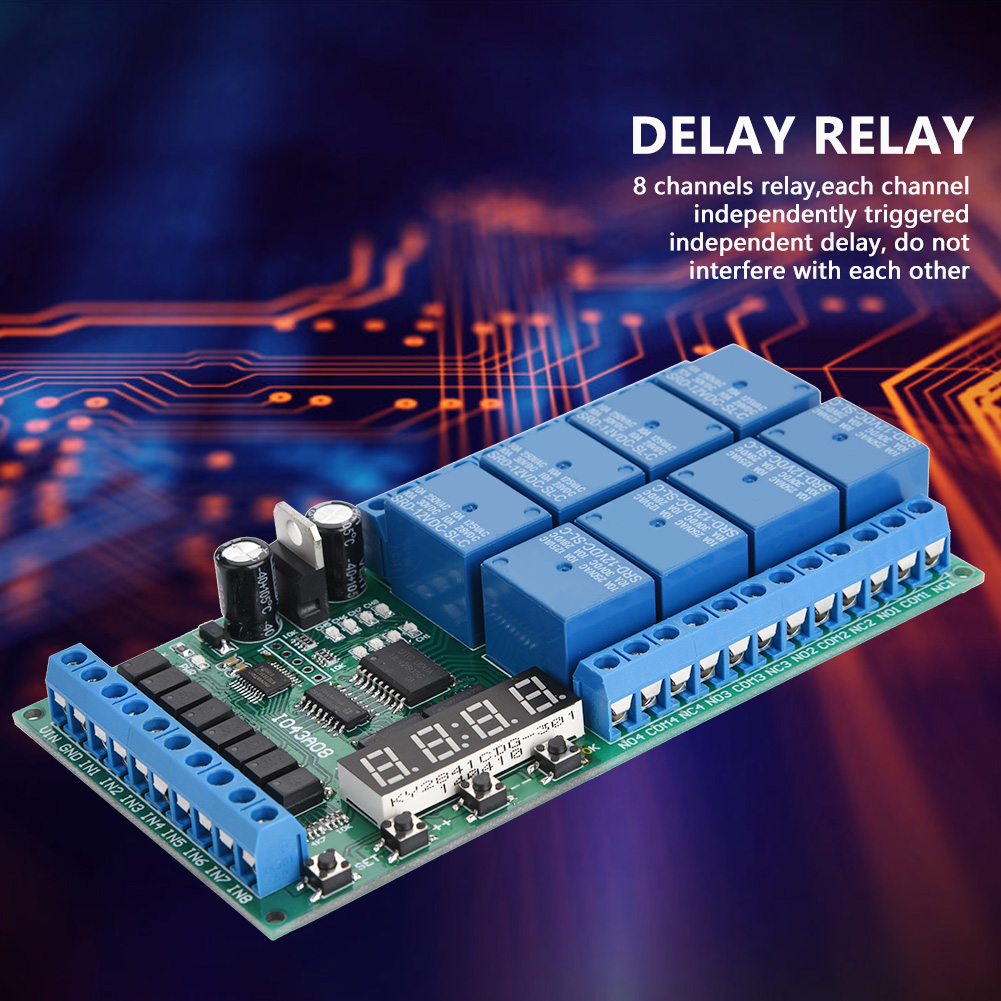

8-kanal 12v Dc Multifunktions-led-digital-zeitverzögerungsrelaismodul

1. 8-Kanal-Relais, jeder Kanal unabhängig getriggert und getaktet, störungsfrei. 2. 6 Betriebsmodi, jedes Funktionsmodul mit drei Untermodi (Aus, 2 bis 99 Zyklen, Dauerbetrieb). 3. Optische Eingangsisolation, Verpolungsschutzdiode. 4. SMD-Elektrolytkondensatoren mit hohem Q-Faktor gewährleisten exzellentes Ansprechverhalten und geringe Signaldämpfung in Hochfrequenzschaltungen. 5. Abschaltautomatik mit Parameterspeicherung für vereinfachte Bedienung. Merkmale: 8-Kanal-Relais, jeder Kanal unabhängig getriggert und getaktet, störungsfrei. 6 Betriebsmodi, jedes Funktionsmodul mit drei Untermodi (Aus, 2 bis 99 Zyklen, Dauerbetrieb). Optische Eingangsisolation, Verpolungsschutzdiode. SMD-Elektrolytkondensatoren mit hohem Q-Faktor gewährleisten gutes Ansprechverhalten und geringe Signaldämpfung in Hochfrequenzschaltungen. Erweiterter Standby-Modus für vereinfachte Nutzung. Spezifikationen: Betriebsspannung: 12 V DC. Maximale Belastung: 10 A/250 V AC, 10 A/125 V AC, 10 A/30 V DC, 10 A/28 V DC, 10 A/12 V DC. Abmessungen: 12 × 6,4 cm. Gewicht: ca. 132 g. Bedienung: Kurz drücken: Weniger als 2 Sekunden drücken; Lang drücken: Länger als 2 Sekunden drücken. Status: Betrieb, Einstellung, Energiesparmodus. Betrieb: Schaltet sich nach dem Einschalten ein. Zeigt die verbleibende Zeit für einen Kanal an. Zeigt die Einstellungen an und wählt den Kanal aus. Einstellung: Drücken Sie kurz die Taste „SET“, um die Kanalauswahl aufzurufen. Drücken Sie kurz die Taste „OK“, um den Einstellungsmodus zu verlassen. Energiesparmodus: In diesem Modus ist die Digitalanzeige ausgeschaltet, alle anderen Funktionen bleiben jedoch verfügbar. Halten Sie die Taste „OK“ 5 Sekunden lang gedrückt, um den Energiesparmodus zu aktivieren. Drücken Sie „OK“ erneut 5 Sekunden lang oder starten Sie das Gerät neu, um diesen Modus zu deaktivieren. Werkseinstellungen wiederherstellen: Halten Sie die Tasten „++“ und „--“ 3 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen. Das Digitaldisplay leuchtet auf. Nach dem Neustart arbeitet das Gerät mit den Standardeinstellungen. Einstellungen: 1. Nach dem Einschalten wird die verbleibende Zeit auf dem Digitaldisplay angezeigt (standardmäßig Kanal 1). 2. Drücken Sie die Taste „SET“, um die Kanalauswahl aufzurufen. Wählen Sie auf diesem Bildschirm mit den Tasten „++“ oder „-“ den gewünschten Kanal (Relais) aus. Drücken Sie die Taste „OK“, um die Kanalauswahl zu verlassen und die aktuellen Einstellungen zu speichern. Drücken Sie die Taste „SET“ erneut, um die Einstellungen aufzurufen. 3. Drücken Sie auf dem Einstellungsbildschirm die Taste „SET“, um die Einstellungen zu ändern. Verwenden Sie die Tasten „++“ oder „-“, um die Einstellungen anzupassen. Drücken Sie die Taste „OK“, um den Einstellungsbildschirm zu verlassen und die aktuellen Einstellungen zu speichern. Kanalauswahlschnittstelle: Bit1, Bit2, Bit3, Bit4 (Parameter) Anweisungen Ch - 1 Kanal 1 Parameter Ch - 2 Kanal 2 Parameter Ch - 3 Kanal 3 Parameter Ch - 4 Kanal 4 Parameter Ch - 5 Kanal 5 Parameter Ch - 6 Kanal 6 Parameter Ch - 7 Kanal 7 Parameter Ch - 8 Kanal 8 Parameterkonfigurationsschnittstelle: Bit1 (Parameter) Bit2 Parameterdefinition Bit3 Bit4 Standardparameter 1 - Funktionsmodus (F) F0-F5 F0 2 - Zeit T1: s 0-59 s 4 3 - Zeit T1: min 0-59 min 0 4 - Zeit T1: h 0-99 h 0 5 - Zeit T2: s 0-59 s 4 6 - Zeit T2: min 0-59 min 0 7 - Dauer T2: 0 bis 99 h 0 8 - Anzahl der Zyklen Nx: 0 Timer T1 T2: Die Mindestzeit Die Zeiteinheit ist die Sekunde, daher beträgt der Zeitbereich für T1 T2 99 Stunden, 59 Minuten und 59 Sekunden. Die Anzahl der Zyklen (Nx) entspricht der Anzahl der Zyklen, die für eine einmalige Ausführung einer ausgelösten Aktion erforderlich sind (Nx = 00 bedeutet kontinuierlicher Zyklus, Nx = 01 bedeutet keine Zyklen). Sie können die Anzahl der Zyklen zwischen 1 und 99 konfigurieren oder einen kontinuierlichen Zyklus aktivieren. Bedeutung der Bezeichnungen: NO: Öffnerkontakt; COM: Gemeinsamer Relaiskontakt; NC: Schließerkontakt. Relais öffnen: COM mit NO verbunden. Relais schließen: COM von NO getrennt. Betriebsmodus: Die folgenden Betriebsmodi können im zyklischen Modus konfiguriert werden. Sie können die Anzahl der Zyklen definieren (Nx: 1 bis 99, 00: kontinuierlicher Zyklus, 01: standardmäßig keine Zyklen). F0: Nach dem Einschalten schließt das Relais. Triggereingang (IN1/2/3/4): Das Relais öffnet. Schließverzögerung T1. F1: Nach dem Einschalten öffnet das Relais. Trigger-Eingang: Relais schließt. Zeitverzögerung T1: Öffnen. F2: Nach dem Einschalten schließt das Relais. Trigger-Eingang: Zeitverzögerung T1 und Relais öffnen. Zeitverzögerung T2: Relais schließen. F3: Nach dem Einschalten öffnet das Relais. Trigger-Eingang: Zeitverzögerung T1 und Relais schließen. Zeitverzögerung T2: Relais öffnen. F4: Nach dem Einschalten schließt das Relais. Nach Zeitverzögerung T1 und Relais öffnen. Zeitverzögerung T2: Relais schließen. F5: Nach dem Einschalten öffnet das Relais. Nach Zeitverzögerung T1 und Relais schließen. Zeitverzögerung T2:
