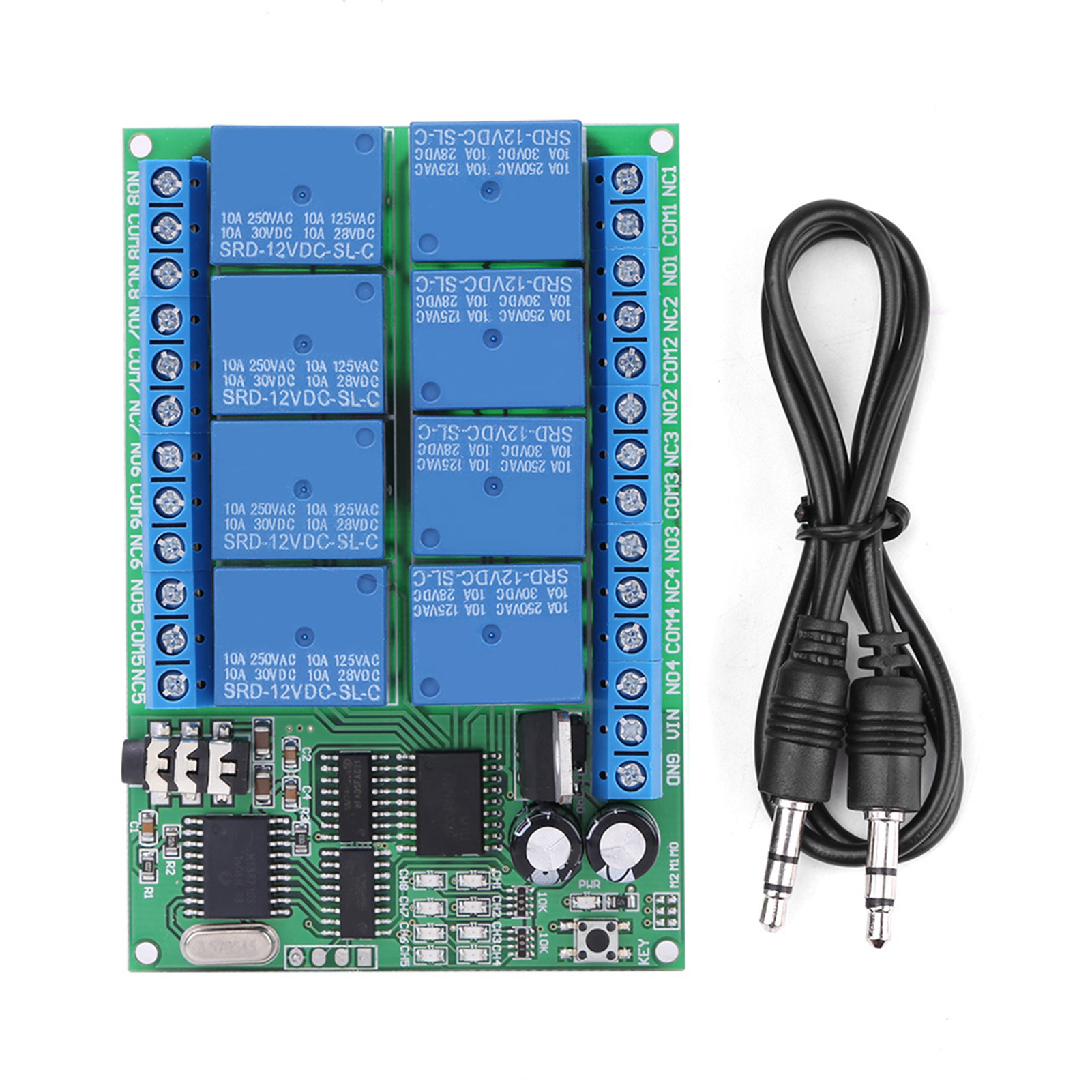

8-kanal 12v Dtmf-telefondecoder Für Relais Und Fernbedienung

Willkommen in unserem Shop! Mit diesem 4-Kanal-DTMF-Audio-Controller können Sie die Relais Ihrer Geräte per DTMF-Tastencode von jedem Mobil- oder Festnetztelefon aus fernsteuern. Die meisten Smartphones und Telefone unterstützen DTMF. Das Gerät wird mit 12 V Gleichstrom betrieben und verfügt über einen Verpolungsschutz. Der Stromverbrauch ist präzise: 11–13 mA im Standby-Modus, 44 mA bei einem geöffneten Relais, 77 mA bei zwei, 110 mA bei drei, 140 mA bei vier, 170 mA bei fünf, 197 mA bei sechs, 223 mA bei sieben und 247 mA bei allen acht geöffneten Relais. Es bietet acht flexible Betriebsarten: Nicht rastend (Momentanbetrieb), Selbstrastend (Umschaltbetrieb), Verriegelnd (Rastbetrieb) und Zeitverzögerungen von 5, 20, 60, 120 oder 250 Sekunden. Die Standard-Steuerbefehle sind die Tasten 1 bis 8 (z. B. Taste 1 für Relais 1). Diese Befehlscodes können auf 1 bis 4 Stellen geändert werden. Technische Daten: Modell: AD22A08 Betriebsspannung: 12 V DC Abmessungen: ca. 94 x 62 x 18 mm / 3,7 x 2,44 x 0,7 Zoll Maximale Last pro Relais: 10 A / 250 V AC, 10 A / 125 V AC, 10 A / 30 V DC, 10 A / 28 V DC, 10 A / 12 V DC Für den Betrieb benötigen Sie zwei Telefone: eines als Hörer (Telefon_1), das über das 3,5-mm-Audiokabel mit dem Controller verbunden wird (der Controller muss eingeschaltet sein), und das andere als Sender (Telefon_2, das ein Festnetztelefon sein kann). Rufen Sie Telefon_1 von Telefon_2 aus an und drücken Sie nach Verbindungsaufbau die Tasten 1 bis 8 auf dem Tastenfeld von Telefon_2, um die 8 Relais zu steuern. Wichtige Hinweise: 1. Verwenden Sie ein stabiles 12-V-Gleichstromnetzteil (2-A-Adapter oder höher empfohlen). 2. Das empfangende Telefon muss über eine 3,5-mm-Audioschnittstelle verfügen. Als Sender kann ein Mobil- oder Festnetztelefon verwendet werden. 3. Das empfangende Telefon muss stummgeschaltet sein (nicht im Lautlosmodus), um die Relais zu steuern. Glossar der Relaisanschlüsse: NO: Normalerweise offen COM: Gemeinsamer Anschluss NC: Normalerweise geschlossen Relais geöffnet: COM mit NO verbunden, nicht mit NC verbunden. Relais geschlossen: COM von NO getrennt, mit NC verbunden. Lieferumfang: 1 x Relaismodul 1 x 3,5-mm-Audiokabel
