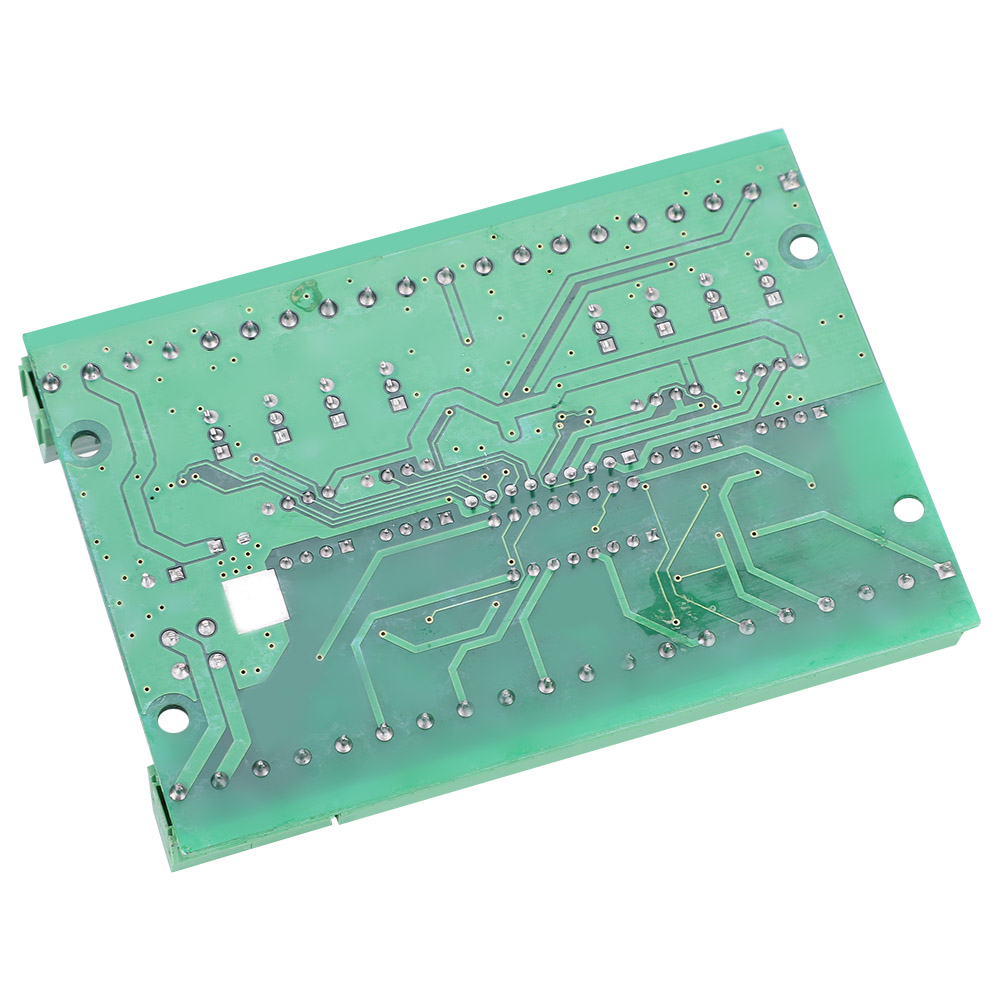

8-kanal-d8-5v/24v-signalpegelwandler, 5v/24v-umwandlung, Mit Signalformung Und Verstärkung Bis Zu Einem Strom Von 1a.

Willkommen in unserem Shop! Dieser Pegelwandler ist ein vielseitiges Modul, das 5V-Pegelsignale in 24V-Signale oder umgekehrt, von 24V in 5V, umwandelt. Es ermöglicht außerdem die Wandlung von 5 V auf 5 V oder 24 V auf 24 V mit optokopplerbasierter Trennung zwischen Eingangs- und Ausgangssignalen zur Verbesserung der Störfestigkeit. **Hauptmerkmale:** - Bidirektionale Wandlung: 5 V ↔ 24 V oder 5 V ↔ 5 V, 24 V ↔ 24 V - Optokopplerbasierte Trennung für verbesserte Störfestigkeit - Eingangspegeleinstellung über DIP-Schalter - 24-V-Ausgang in NPN-OC-Konfiguration (Open Collector) mit einem maximalen Ausgangsstrom von 100 mA (bzw. 1 A bei maximaler Last) - Integrierte Wandlungs- und Verstärkungsschaltung für ein sauberes Signal und verbesserte Ansteuerleistung - Kompatibel mit Common-Cathode- oder Common-Anode-Eingangsanschlüssen, konform mit europäischen und japanischen SPS-Schnittstellenstandards - AC/DC-Netzteil mit Betriebsanzeige Licht - 8-Kanal-Simultanwandler mit 10-MHz-Bandbreiten-Isolationschip für hohe Geschwindigkeit und Signalintegrität **Technische Daten:** - Modell: 8-5V24V - Kanäle: 8 - Eingang: NPN- oder PNP-Rechtecksignal, 5 V oder 24 V - Ausgang: NPN-Rechtecksignal, 5 V oder 24 V - Abmessungen: ca. 10,3 x 7,3 x 3 cm (4,1 x 2,9 x 1,2 Zoll) - Gewicht: ca. 100 g **Bedienungsanleitung:** - Zur Umwandlung eines Signals auf 24 V muss die Eingangsspannung 24 V betragen. - Zur Umwandlung eines Signals auf 5 V Der Eingangsspannungspegel kann zwischen 7 V und 35 V liegen. - Bei einer Ausgangsspannung von 24 V arbeitet der Pegelwandler in OC-Konfiguration (Open Collector NPN). Zum Testen des Ausgangs ist ein Lastwiderstand (üblicherweise 10 kΩ) erforderlich. - Die Montage ist mit 4 M3-Abstandshaltern (nicht im Lieferumfang enthalten) möglich. **Lieferumfang:** - 1 x Pegelwandler Dieses Modul eignet sich ideal zur Anbindung von SPSen oder Mikrocontrollern an andere Schaltungen, zur Pegelwandlung externer Signale oder für andere Anwendungen zur Pegelwandlung in Steuerschaltungen.
