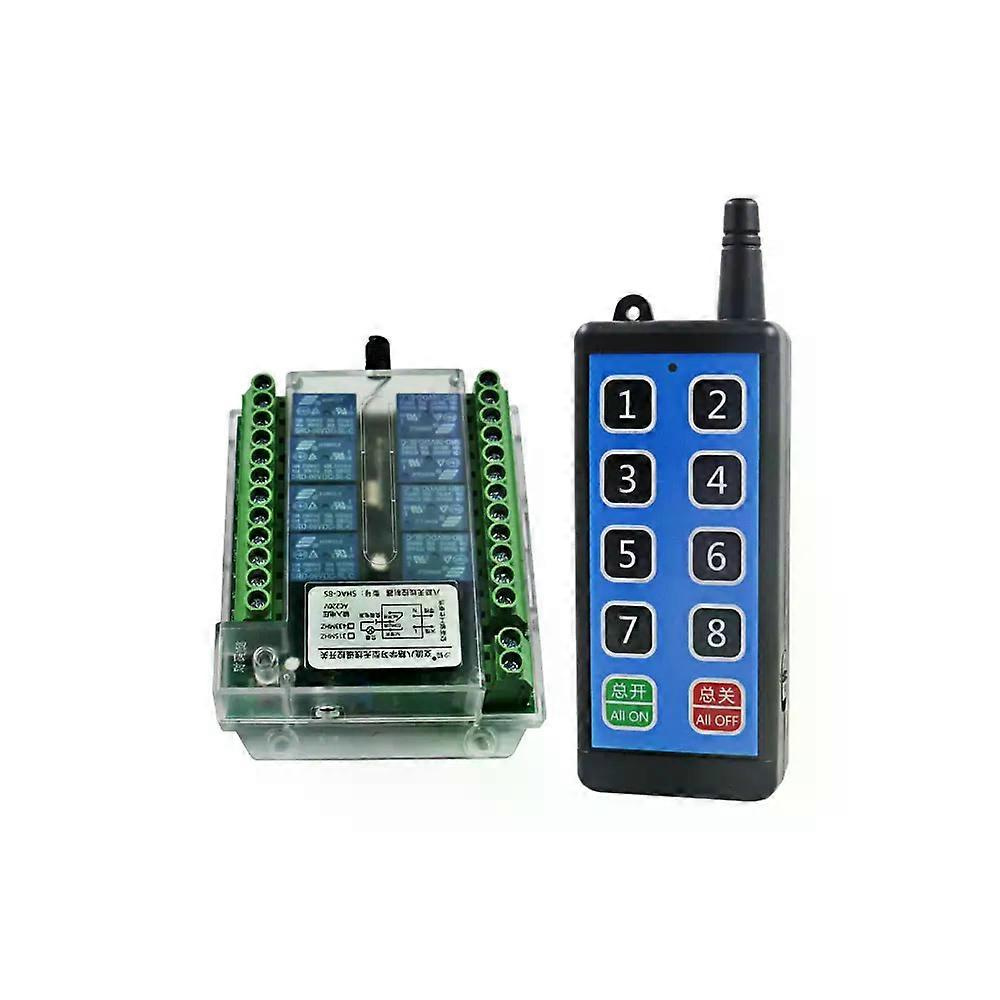

8-kanal-funkfernbedienungsschalter (rf) 12 V/24 V/36 V/220 V, Funkfernbedienungs-motorsteuerungsschalter (dc 8–86 V, Ac 110–275 V)

8-Kanal-Funkfernbedienung 12V/24V/36V/220V, Funkfernsteuerung für Motoren, DC 8-86V, AC 110-275V 8-Kanal-Funkfernbedienung 12V/24V/36V/220V, Funkfernsteuerung für Motoren, DC 8-86V, AC 110-275V Eigenschaften: 1. Kompaktes Produkt mit Betriebsanzeige. 2. Einfache Bedienung, direkte Verdrahtung ohne Gehäusedemontage. 3. Weitbereichs-Stromversorgung, sicher und zuverlässig, stabiler Betrieb, geringer Stromverbrauch. 4. Bei Verlust der Fernbedienung können die im Controller gespeicherten Informationen gelöscht und wiederhergestellt werden. 5. Breites Anwendungsspektrum: Einsatz in elektrischen Türen, Fenstern, Hebezeugen, Toren, Aufzügen und anderen Bereichen. Spezifikationen: Betriebsspannung: DC 8-86 V / AC 110-275 V (optional) Lastleistung: 1000 W Betriebstemperatur: -10 °C bis +70 °C Ruhestrom: 8 mA Codierungsmodus: Lernmodus Controllergröße: 120 mm × 90 mm × 35 mm Modus 6: Klick + Dauerbetrieb (mit 10-Tasten-Fernbedienung) Modus 7: Selbstverriegelung + Dauerbetrieb und Dauerbetrieb (mit 10-Tasten-Fernbedienung) Betriebsmodi: Modus 1: Klick Modus 2: Selbstverriegelung Modus 3: Verriegelung Modus 4: 1. 2. 3. 4. Routing-Aktion 5. 6. 7. 8. Selbstverriegelung Modus 5: 1. 2-Wege-Schaltung, 3. 4-Wege-Selbstverriegelung, 5. 6-Wege-Verriegelung, 7. 8-Wege-Verriegelung Betriebsmodi: Selbstverriegelung: Drücken Sie dieselbe Taste auf der Fernbedienung. Das Relais schaltet ein, durch erneutes Drücken schließt es. Verriegelung: Drücken Sie die Taste 1 auf der Fernbedienung, um das Relais zu schließen (andere Wege schließen). Drücken Sie die Taste 2 auf der Fernbedienung, um das Relais zu schließen (andere Wege schließen). Klickschaltung: Drücken Sie die Taste „1“ auf der Fernbedienung. Das Relais schaltet ein. Lassen Sie die Taste „1“ los. Das Relais schließt. Wenn Sie die Taste „1“ der Fernbedienung gedrückt halten, wird das Relais angezogen und geschlossen. Sobald Sie die Fernbedienung loslassen, schaltet das Relais aus. + : Anschluss an den Pluspol der Stromversorgung - : Anschluss an den Minuspol der Stromversorgung NC: Normalerweise geschlossener Anschluss COM: Offener Anschluss „NO“: Dauerhaft eingeschaltet Code anlernen: 1. Modus 1 (Klicken): Drücken Sie die Codetaste der Steuereinheit einmal. Sobald die LED leuchtet, drücken Sie eine beliebige Taste der Fernbedienung, die programmiert werden soll. Die LED der Steuereinheit blinkt dann dreimal hintereinander. 2. Modus 2 (Selbstverriegelung): Drücken Sie die Codetaste der Steuereinheit zweimal hintereinander. Sobald die LED leuchtet, drücken Sie eine beliebige Taste der Fernbedienung, die programmiert werden soll. 3. Modus 3 (Verriegelung): Drücken Sie die Codetaste der Steuereinheit dreimal hintereinander. Nachdem die LED-Leuchte aufleuchtet, drücken Sie eine beliebige Taste der Fernbedienung, die programmiert werden soll. Die LED-Leuchte der Steuereinheit blinkt dann dreimal. 4. Modus 4 (Klick + Selbstverriegelung): Drücken Sie die Codetaste der Steuereinheit viermal hintereinander. Nachdem die LED-Leuchte aufleuchtet, drücken Sie eine beliebige Taste der Fernbedienung, die programmiert werden soll. Die LED-Leuchte der Steuereinheit blinkt dann dreimal. 5. Modus 5 (Klick + Selbstverriegelung + Verriegelung): Drücken Sie die Codetaste der Steuereinheit fünfmal hintereinander. Nachdem die LED-Anzeige leuchtet, drücken Sie eine beliebige Taste der Fernbedienung, die programmiert werden soll. Die LED-Anzeige der Steuereinheit blinkt dann dreimal. 6. Modus 6 (Klick + Ein): Drücken Sie die Codetaste der Steuereinheit elfmal hintereinander. Drücken Sie anschließend eine beliebige Taste der Fernbedienung, die programmiert werden soll, nachdem die LED-Anzeige leuchtet. Die LED-Anzeige der Steuereinheit blinkt dann dreimal. 7. Modus 7 (Selbstverriegelung + Ein und Aus): Drücken Sie die Codetaste der Steuereinheit zwölfmal hintereinander. Warten Sie, bis die LED-Anzeige leuchtet. Drücken Sie anschließend eine beliebige Taste der Fernbedienung, die programmiert werden soll. Die LED-Anzeige der Steuereinheit blinkt dann dreimal hintereinander. Daten löschen: Nach elfmaligem Drücken der Lerntaste an der Steuereinheit werden alle gespeicherten Kopplungen automatisch gelöscht. Nach dem Löschen des Codes kann die Fernbedienung, die den Code ursprünglich gespeichert hat, nicht mehr gesteuert werden. Lieferumfang: Relaismodul *1 Fernbedienung *1
