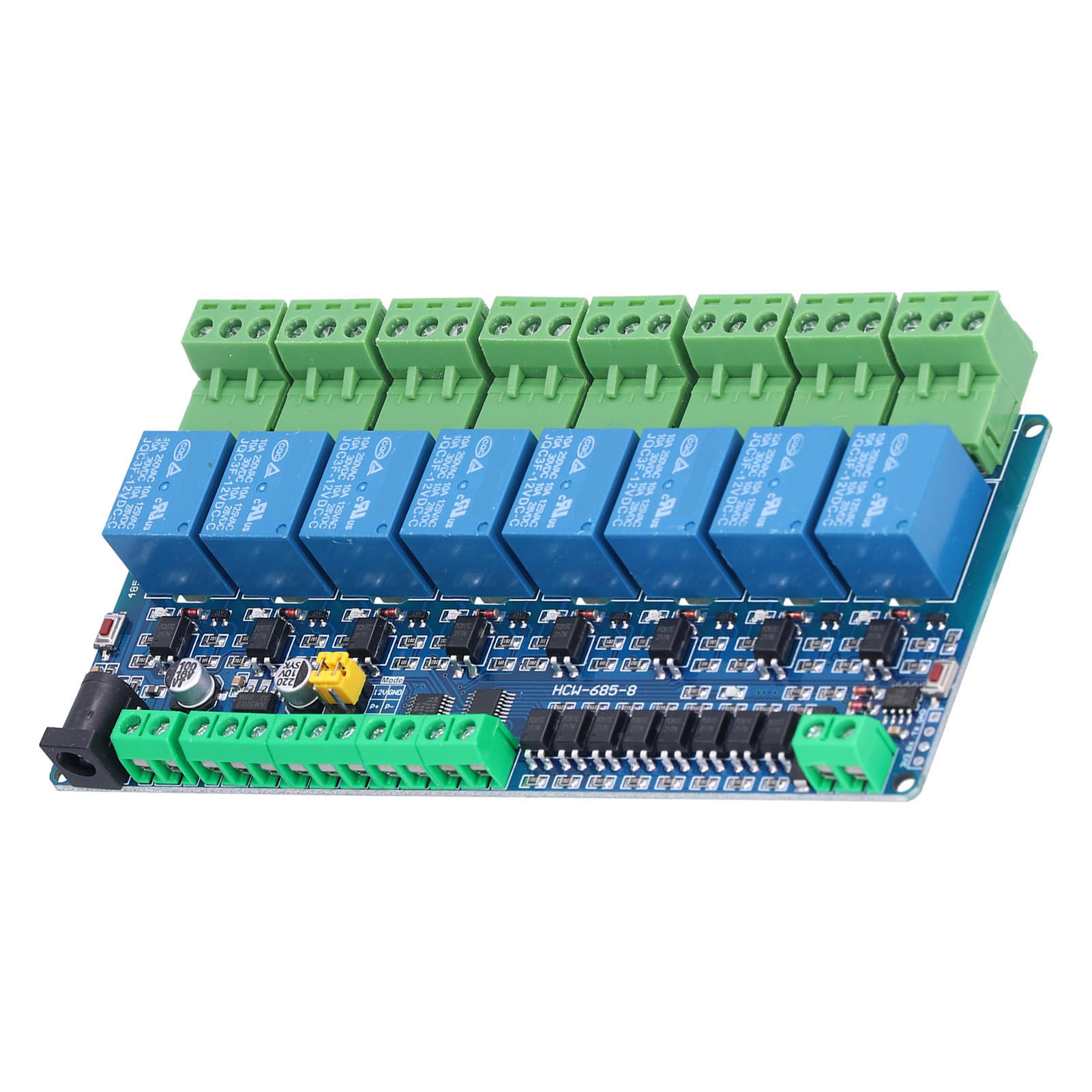

8-kanal-kunststoffrelaismodul, Geringer Stromverbrauch, Optokopplerausgang, Tragbare Elektronikplatine

Willkommen in unserem Shop! Dieses 8-Kanal-Relaisausgangsmodul arbeitet mit 12 V und verfügt über 8 optoentkoppelte Ein- und Ausgänge. Es zeichnet sich durch geringen Stromverbrauch und hohe Präzision aus und ist mit einer RS485-TTL-Schnittstelle ausgestattet. Das Modul ist portabel, einfach zu bedienen und leicht zu installieren. Der Stromanschluss akzeptiert eine 12-V-Versorgung und ist somit ideal für den täglichen Gebrauch. Es eignet sich für die Smart-Home-Steuerung und die Fernsteuerung von Beleuchtung per Smartphone oder Computer. Technische Daten: - Artikeltyp: Relaisausgangsmodul - Abmessungen: ca. 143 x 67 mm / 5,6 x 2,6 Zoll - Kommunikationsschnittstelle: RS485, TTL - Ein- und Ausgänge: 8 Kanäle mit Optokoppler-Isolation - Tasten: Reset-Taste, Benutzertaste - Anzeigen: Benutzer-LED-Anzeige, Betriebsanzeige - Mikrocontroller: STM8S103K - Relais-Status-LEDs: 8 - DC-Strombuchse: 12-V-Stromversorgung - Stromanschluss: 12-V-Stromversorgung RTU-Kommunikationsanweisungen: - Baudrate: 9600 8 NONE 1 - Senden in Hexadezimal - Empfangen in Hexadezimal Konfigurationsschritte: 1. Stellen Sie die Baudrate über die Software ein 2. Adresse einstellen (Standardadresse: 01) Beispiele für die Adresseinstellung: - Um die Adresse auf 09 zu setzen: 01 10 00 00 00 01 02 00 09 66 56 - Um zur Adresse 01 zurückzukehren: 01 10 00 00 00 01 02 00 01 66 56 Adresse lesen: - Befehl: 00 03 00 00 00 01 85 db - Antwort: 00 03 02 00 01 44 44 (01 steht für die Adresse) Bedeutung der Bytes: - Byte 1: Adresse - Byte 2: Funktion - Bytes 3-4: Registeradresse - Bytes 5-6: Registerdaten - Bytes 7-8: CRC-Prüfung Relais-Steuerbefehle: - Relais 0 Ein: 01 05 00 00 FF 00 8C 3A - Relais 0 Aus: 01 05 00 00 00 00 CD - Relais 1 Ein: 01 05 00 01 FF 00 DD FA - Relais 1 Aus: 01 05 00 01 00 00 9C 0A - Relais 2 Ein: 01 05 00 02 FF 00 2D FA - Relais 2 Aus: 01 05 00 02 00 00 6C 0A - Relais 3 ein: 01 05 00 03 FF 00 7C 3A - Relais 3 aus: 01 05 00 03 00 00 - Relais 4 ein: 01 05 00 04 FF 00 CD FB - Relais 4 aus: 01 05 00 04 00 00 8C - Relais 5 ein: 01 05 00 05 FF 00 9C 3B - Relais 5 aus: 01 05 00 05 00 00 DD CB - Relais 6 ein: 01 05 00 06 FF 00 6C 3B - Relais 6 aus: 01 05 00 06 00 00 2D CB - Relais 7 ein: 01 05 00 07 FF 00 30 FB - Relais 7 aus: 01 05 00 07 00 00 7C 0B - Alle aus: 01 0F 00 00 00 08 01 00 FE 95 - Alle ein: 01 0F 00 00 00 08 01 FF BE D5 Lieferumfang: 1 x Relaismodul
