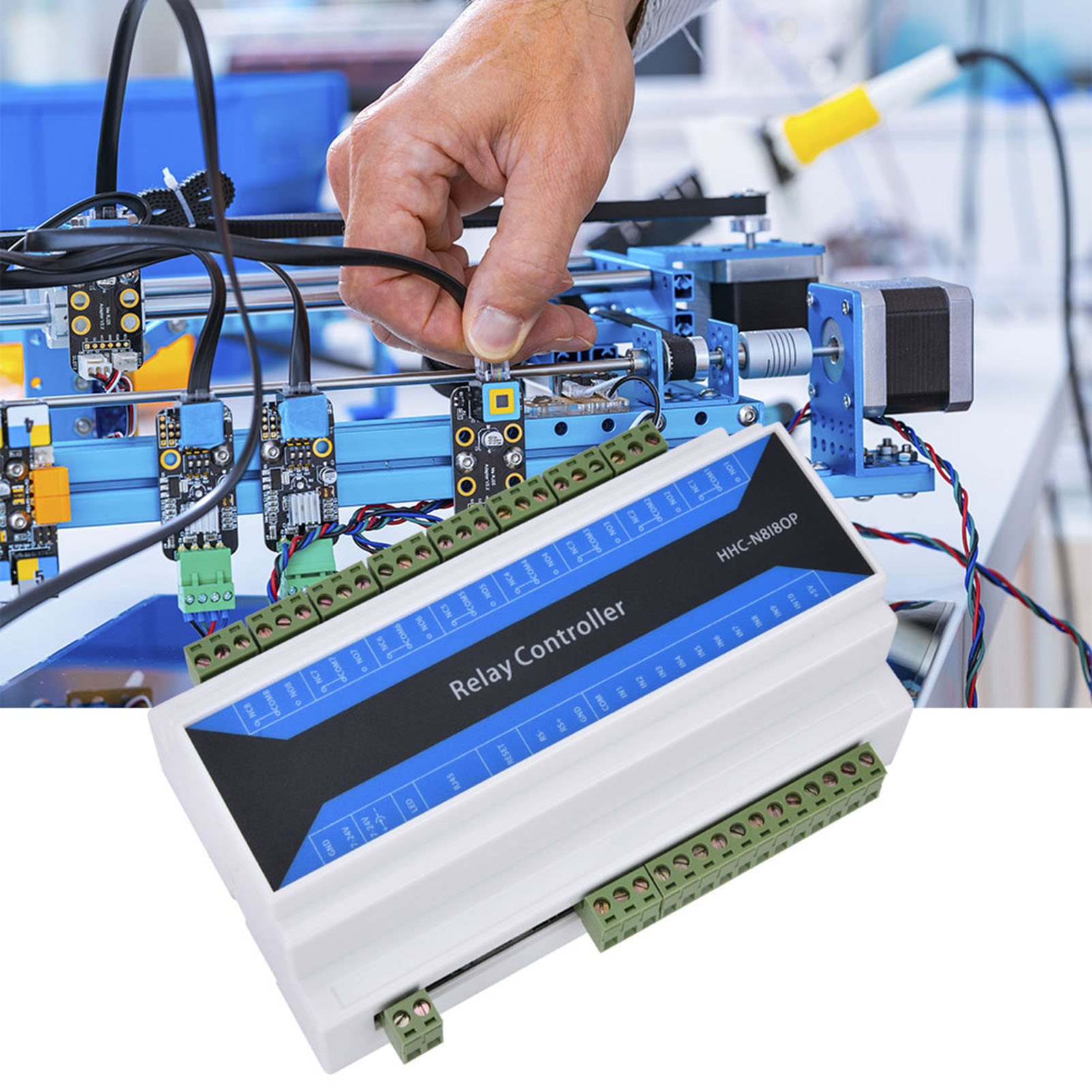

8-kanal-netzwerk-relaismodul Fernsteuerungs-relaisgerät Ethernet Zu Rs485

1. Hohe Störfestigkeit; Anschluss an externe Hochstrom-Wechselstromschütze und -relais möglich; auch bei starken elektromagnetischen Störungen kein Ausfall. 2. Hitzebeständig; Betriebstemperaturbereich: -40 °C bis 85 °C. 3. Industriequalität. Automatische IP-Adresszuweisung. 4. 100 Mbit/s Übertragungsgeschwindigkeit für zuverlässige Kommunikation ohne Verzögerung. 5. Unterstützt bis zu 10 TCP-Client-Verbindungen pro TCP-Server. 6. Fünf Betriebsmodi über die mitgelieferte Konfigurationssoftware: TCP-Server, TCP-Client, UDP-Server, UDP-Client und DNS-Domänenname. 7. 8-Wege-Relais, 8-Kanal-Digitaleingang mit vollständig geöffnetem und vollständig geschlossenen Zustand. Speichert den Relaisstatus bei Stromausfall. 8. Mit einem RS485-Anschluss unterstützt es die transparente Ethernet-zu-RS485-Übertragung. Artikeltyp: Netzwerkrelais. Stromversorgung: DC 7–24 V (DC-Buchse oder Kabelanschluss zur Stromversorgung wählbar). DC-Anschlussgröße: 5,5 x 2,1 mm (Außendurchmesser – Innendurchmesser). Betriebstemperaturbereich: -40 bis 85 °C. Benutzerhandbuch: 8 unabhängige Relaisausgänge. Der Ausgang liefert keine Spannung. Jedes Relais hat einen DC-Nennstrom von 10 A, einen AC-Nennstrom von 10 A, eine maximale AC-Nennspannung von 250 V und eine maximale DC-Nennspannung von 30 V. 10 unabhängige Eingänge: IN9 bedeutet vollständig geöffnet; sobald IN9 ein digitales Eingangssignal erhält, sind alle Relais verbunden. IN10 bedeutet vollständig geschlossen; sobald IN10 ein Ausgangssignal erhält, sind alle Relais ausgeschaltet. Der Benutzer mit 8 Eingängen (IN1-IN8) kann über das Konfigurationstool in drei verschiedenen Betriebsmodi konfiguriert werden. Die Auswahl erfolgt unter „Eingangsmodus“. Im Modus „Normaler Eingang“ wird das normale Eingangssignal erfasst. Um den Eingangsstatus zu ermitteln, wird ein Befehl zum Auslesen des Eingangsstatus an das Gerät gesendet. Im Modus „Relais auslösen“ wird nach Eingang der entsprechende Relaiszustand umgekehrt. Die Ansteuerung von IN1-IN8 entspricht den Relais 1-8. Im Modus „Aktiver Upload“ wird bei einer Änderung des Eingangssignals aktiv ein Eingangsstatus an das mit dem Gerät verbundene Netzwerk gesendet. Das Gerät verfügt über eine RS485-Schnittstelle und kann von RS485-Geräten anderer Hersteller gesteuert werden. Es ermöglicht die transparente Übertragung von Netzwerkdaten auf RS485. Die Baudrate ist von 300 bis 115200 konfigurierbar. Bei Verwendung von Parität müssen die Datenbits auf 9 Bit eingestellt werden. Die Parameter der seriellen Schnittstelle werden über das Konfigurationstool konfiguriert. Das Gerät verfügt über eine Energiesparfunktion, die den Relaisstatus speichert und über das Konfigurationstool eingestellt werden kann. Die Konfiguration kann zurückgesetzt werden. Die Position mit der Bezeichnung RESET ist die Werksreset-Taste. Betriebsmodi: Die Betriebsmodi werden mit der mitgelieferten Konfigurationssoftware eingestellt. 1. TCP-Server: In diesem Modus kann das Gerät nur über einen TCP-Client verbunden werden und unterstützt die Verbindung von bis zu 10 TCP-Clients. 2. TCP-Client: In diesem Modus verbindet sich das Gerät aktiv mit dem TCP-Server (Remote-IP-Adresse und Remote-Portnummer sind die Verbindungsparameter). Es kann nur ein Server verbunden werden. 3. UDP-Server: In diesem Modus wird jegliche UDP-Kommunikation unterstützt. 4. UDP-Client: In diesem Modus wird ausschließlich UDP-Kommunikation unterstützt (Remote-IP-Adresse und Remote-Portnummer sind Einstellungen in der Konfigurationssoftware). 5. DNS-Domänenname: In diesem Modus verbindet sich das Gerät mit dem TCP-Server (der Port ist der Remote-Port), der den Domänennamen an einen TCP-Client bindet. Befehlsinterpretation: Die oben genannten Befehle werden zeichenweise gesendet und empfangen. Nach dem Befehl folgt kein Zeilenumbruch und keine Leerzeichen. Um den Wert in Hexadezimaldarstellung umzuwandeln, muss die ASCII-Codetabelle verwendet werden. Gerätenamen abrufen: Senden: name Rückgabe: name="HHC-N8I8OP". HHC-N8I8OP ist der Gerätename und kann über das Konfigurationstool festgelegt werden. Erstes Relais steuern: Senden: on1 Rückgabe: on1. Erstes Relais ausschalten: Senden: off1 Rückgabe: off1. Das Befehlsformat ist „on“ oder „off“, gefolgt vom Relaiskanal. Die Steuerung der Kanäle 2–8 erfolgt analog. Alle Relais steuern: Senden: all00000011 Rückgabe: relay00000011. „all“ steuert alle Relais. Die letzten acht Kanäle werden gesteuert. 1 bedeutet „anziehen“, 0 bedeutet „lösen“. Der obige Befehl zeigt an, dass der erste Kanal mit dem zweiten verbunden und der dritte Kanal gelöst ist. Nach Ausführung dieses Befehls kehrt das Relais in seinen Ausgangszustand zurück. Die Statusinformationen des Relais entsprechen den Informationen, die vom Befehl „read“ zurückgegeben werden. Verzögerungssteuerung: Wenn Sie beispielsweise möchten, dass das Relais 2 Sekunden lang anzieht und dann wieder abschaltet, können Sie folgenden Befehl senden: Senden: on1:02 Rückgabe: on1. Dieser Befehl bewirkt, dass das Relais nach 2 Se
