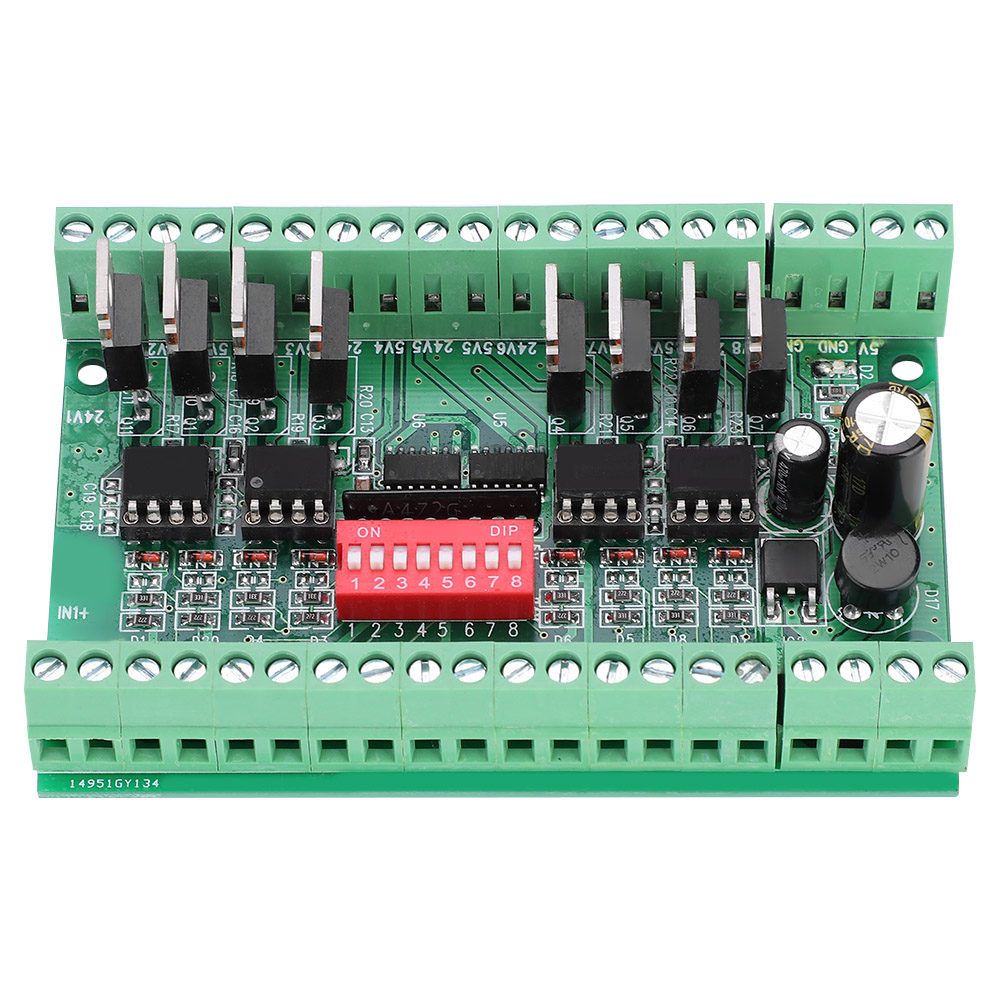

8-kanal Npn/pnp-npn 5v/24v Rechteckwellen-pegelwandler 10 Mhz

1. Das Modul kann ein 5-V-Eingangssignal in ein 24-V-Signal oder umgekehrt umwandeln. 2. Es kann außerdem 5-V-Signale in 5-V- oder 24-V-Signale umwandeln und Eingangs- und Ausgangssignal mittels Optokoppler trennen, was die Störfestigkeit der Schaltung verbessert. 3. Der Eingangspegel ist per DIP-Schalter einstellbar. Der 24-V-Ausgang ist ein NPN-Optokoppler mit einem Ausgangsstrom von 100 mA. 4. Es verfügt über eine Wandlungs- und Verstärkungsschaltung, eine gute Signalqualität und eine hohe Ansteuerleistung. 5. Es ist kompatibel mit Kathoden- und Anodenanschlüssen und entspricht europäischen und japanischen SPS-Schnittstellenstandards. Dieser Pegelwandler wird hauptsächlich zur Anbindung von SPS- oder MCU-Schnittstellen an andere Schaltungen, zur Pegelwandlung externer Signale oder zur Pegelwandlung zwischen Steuerschaltungen verwendet. Dieses Modul kann 8-Kanal-Signale gleichzeitig umwandeln und verwendet dafür einen Isolationschip mit 10 MHz Bandbreite, der Geschwindigkeit und Signalintegrität effektiv gewährleistet. Es wandelt Eingangssignale von 5 V auf 24 V oder umgekehrt. Zudem kann es Signale von 5 V auf 5 V oder von 24 V auf 24 V umwandeln und Eingangs- und Ausgangssignal mittels Optokoppler trennen, was die Störfestigkeit der Schaltung verbessert. Der Eingangspegel ist per DIP-Schalter einstellbar. Der 24-V-Ausgang ist ein NPN-OC-Ausgang mit einem Ausgangsstrom von 100 mA. Das Modul verfügt über eine Wandlungs- und Verstärkungsschaltung, eine gute Wellenform und eine hohe Ansteuerleistung. Es ist kompatibel mit Common-Cathode- und Common-Anode-Eingangsanschlüssen und entspricht europäischen und japanischen SPS-Schnittstellenstandards. Es ist mit AC/DC-Netzteilen kompatibel und verfügt über eine Betriebsanzeige. Bei 24 V Ausgangspegel arbeitet es als NPN-OC-Ausgang mit einer maximalen Belastbarkeit von 1 A. Der 24-V-Ausgang ist ein OC-Ausgang (NPN-Kollektor-offener Stromkreis). Zum Testen des Ausgangs muss ein Widerstand hinzugefügt werden, üblicherweise ein 10-kΩ-Widerstand. Bei der Umwandlung des Signals auf 24 V muss die Eingangsspannung 24 V betragen. Bei der Umwandlung des Signals auf 5 V kann die Eingangsspannung zwischen 7 V und 35 V liegen. Zur Montage können Sie 4 M3-Abstandshalter (nicht im Lieferumfang enthalten) verwenden. Spezifikationen: Modell: 8-5V/24V; Kanäle: 8; Eingang: NPN oder PNP, 5-V- oder 24-V-Rechtecksignal; Ausgang: NPN, 5-V- oder 24-V-Rechtecksignal; Größe: ca. 10,3 × 7,3 × 3 cm; Gewicht: ca. 100 g / 3,5 oz Schalter SW1 SW2 SW3 SW4 SW5 SW6 SW7 SW8 Eingang 5 V Pegel EIN EIN EIN EIN EIN EIN EIN EIN Eingang 24 V Pegel AUS AUS AUS AUS AUS AUS AUS Lieferumfang: 1 x Pegelwandler
