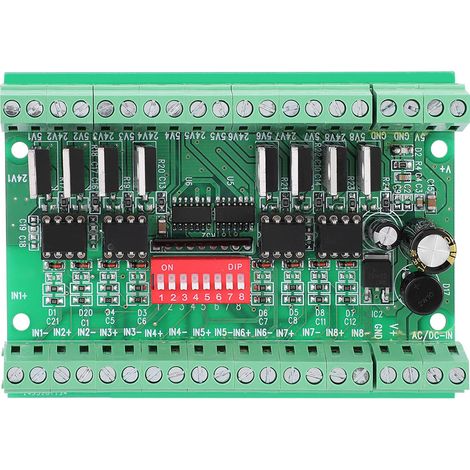

8-kanal Npn/pnp Zu Npn 5v/24v 10mhz Rechteckwellen-pegelwandler

Willkommen in unserem Shop! Dieses Pegelwandlermodul ist ein unverzichtbares Werkzeug zur Verbindung von speicherprogrammierbaren Steuerungen (SPS) oder Mikrocontrollern (MCUs) mit anderen Schaltungen. Es bietet Signalwandlung und -trennung für eine zuverlässige Integration. **Hauptmerkmale:** * **Bidirektionale Wandlung:** Wandelt ein 5-V-Eingangssignal in 24 V oder ein 24-V-Eingangssignal in 5 V um. * **Trennung und Wiederholung:** Kann ein 5-V-Signal auf 5 V oder ein 24-V-Signal auf 24 V wiederholen. Die galvanische Trennung zwischen Ein- und Ausgang wird durch einen Optokoppler gewährleistet, wodurch die Störfestigkeit der Schaltung deutlich verbessert wird. * **Flexible Konfiguration:** Der Eingangspegel (5 V oder 24 V) ist für jeden der 8 Kanäle individuell über DIP-Schalter wählbar. * **Leistungsstarker Ausgang:** Der 24-V-Ausgang ist ein NPN-Open-Collector-Ausgang (OC) mit einer Strombelastbarkeit von 100 mA (maximal 1 A) und hoher Treiberleistung. * **Breite Kompatibilität:** Kompatibel mit gemeinsamen Kathoden- oder gemeinsamen Anoden-Eingangsanschlüssen, entsprechend den europäischen und japanischen SPS-Schnittstellenstandards. * **Stromversorgung:** AC/DC-kompatible Stromschnittstelle. Betriebsanzeige. * **Hohe Leistung:** Nutzt eine Wandlungs- und Verstärkungsschaltung für eine optimale Wellenform. Der Isolationschip bietet eine Bandbreite von 10 MHz und gewährleistet so Geschwindigkeit und Signalintegrität über alle 8 gleichzeitig verarbeiteten Kanäle. **Wichtige Hinweise:** * Bei einer Ausgangskonfiguration von 24 V (NPN OC) ist ein Pull-up-Widerstand (typischerweise 10 kΩ) zum Testen des Ausgangs erforderlich. * Für die Wandlung *auf* einen 24-V-Pegel muss die Eingangsspannung des Moduls 24 V betragen. * Für die Wandlung *auf* einen 5-V-Pegel kann die Eingangsspannung zwischen 7 V und 35 V liegen. * Das Modul kann mit 4 M3-Gewindebolzen (nicht im Lieferumfang enthalten) montiert werden. **Detaillierte Spezifikationen:** * **Modell:** 8-5V24V * **Anzahl der Kanäle:** 8 * **Eingangssignal:** NPN oder PNP, 5 V oder 24-V-Rechtecksignal * **Ausgangssignal:** NPN, 5-V- oder 24-V-Rechtecksignal * **Abmessungen:** Ca. 10,3 x 7,3 x 3 cm * **Gewicht:** Ca. 100 g **DIP-Schalterkonfiguration (pro Kanal):** * **5-V-Eingang:** Den entsprechenden Schalter auf EIN stellen. * **24-V-Eingang:** Den entsprechenden Schalter auf AUS stellen. **Lieferumfang:** * 1 x 8-Kanal-Pegelwandler
