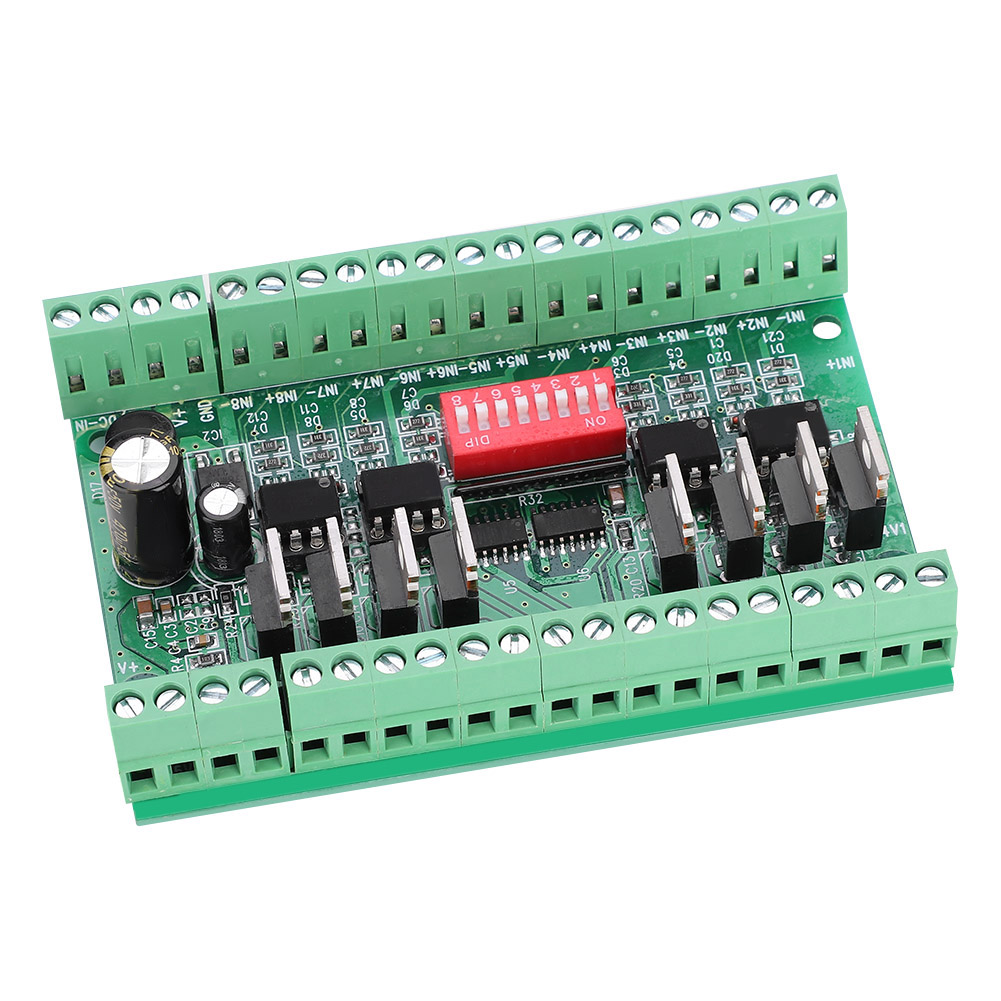

8-kanal-npn/pnp-zu-npn-5v/24v-pegelwandlermodul, 10-mhz-rechteckwellen-wandlungsmodul

Willkommen in unserem Shop! Dieser Pegelwandler wandelt ein 5-V-Eingangssignal in ein 24-V-Ausgangssignal oder umgekehrt ein 24-V-Eingangssignal in ein 5-V-Ausgangssignal um. Er kann außerdem 5-V-zu-5-V- oder 24-V-zu-24-V-Signale umwandeln und trennt dabei die Eingangs- und Ausgangssignale mittels eines Optokopplers, was die Störfestigkeit der Schaltung verbessert. Der Eingangspegel lässt sich über einen DIP-Schalter einstellen. Der 24-V-Ausgang ist ein Open-Collector-NPN-Ausgang mit einem maximalen Ausgangsstrom von 100 mA. Das Modul integriert Wandlungs- und Verstärkungsschaltungen und bietet eine gute Signalform und hohe Ansteuerleistung. Es ist kompatibel mit gemeinsamen Kathoden- oder gemeinsamen Anodenanschlüssen und entspricht den europäischen und japanischen SPS-Schnittstellenstandards. Dieser Konverter dient primär der Schnittstellenanpassung zwischen einer SPS oder einem Mikrocontroller und externen Schaltungen, der Signalpegelwandlung in Steuerschaltungen oder anderen Pegelwandlungen zwischen Steuerschaltungen. Das Modul kann 8 Signalkanäle gleichzeitig wandeln und verfügt über einen Isolationschip mit 10 MHz Bandbreite, der Signalgeschwindigkeit und -integrität gewährleistet. Merkmale: - Bidirektionale Wandlung zwischen 5-V- und 24-V-Pegeln. - Optokoppler-Isolation für verbesserte Störfestigkeit. - Eingangspegeleinstellung per DIP-Schalter. - 24-V-NPN-Ausgang (Leerlaufstrom), maximal 100 mA. - Integrierte Wandlungs- und Verstärkungsschaltungen. - Kompatibel mit gemeinsamer Kathode oder gemeinsamer Anode. - Entspricht europäischen und japanischen SPS-Standards. - AC/DC-Netzteil mit Betriebsanzeige. - Bei 24-V-Ausgangsspannung arbeitet der NPN-Transistor mit einer maximalen Belastbarkeit von 1 A (Testwiderstand erforderlich, üblicherweise 10 kΩ). - Für die 24-V-Umwandlung muss die Eingangsspannung 24 V betragen. - Für die 5-V-Umwandlung kann die Eingangsspannung zwischen 7 V und 35 V liegen. - Montage mit 4 M3-Abstandshaltern möglich (nicht im Lieferumfang enthalten). Technische Daten: - Modell: 8-5V24V - Kanäle: 8 - Eingang: NPN- oder PNP-Rechtecksignal, 5 V oder 24 V - Ausgang: NPN-Rechtecksignal, Pegel 5 V oder 24 V - Abmessungen: ca. 10,3 x 7,3 x 3 cm (4,1 x 2,9 x 1,2 Zoll) - Gewicht: ca. 100 g (3,5 oz) DIP-Schaltereinstellungen (SW1 bis SW8): - Bei 5 V Eingangsspannung: Alle Schalter (SW1–SW8) müssen eingeschaltet sein. - Bei 24 V Eingangsspannung: Alle Schalter (SW1–SW8) müssen ausgeschaltet sein. Lieferumfang: - 1 x Pegelwandler Bitte beachten Sie: Zum Testen des 24-V-Ausgangs muss ein Widerstand (z. B. 10 kΩ) hinzugefügt werden, da der Ausgang ein Open-Collector-Ausgang ist.
