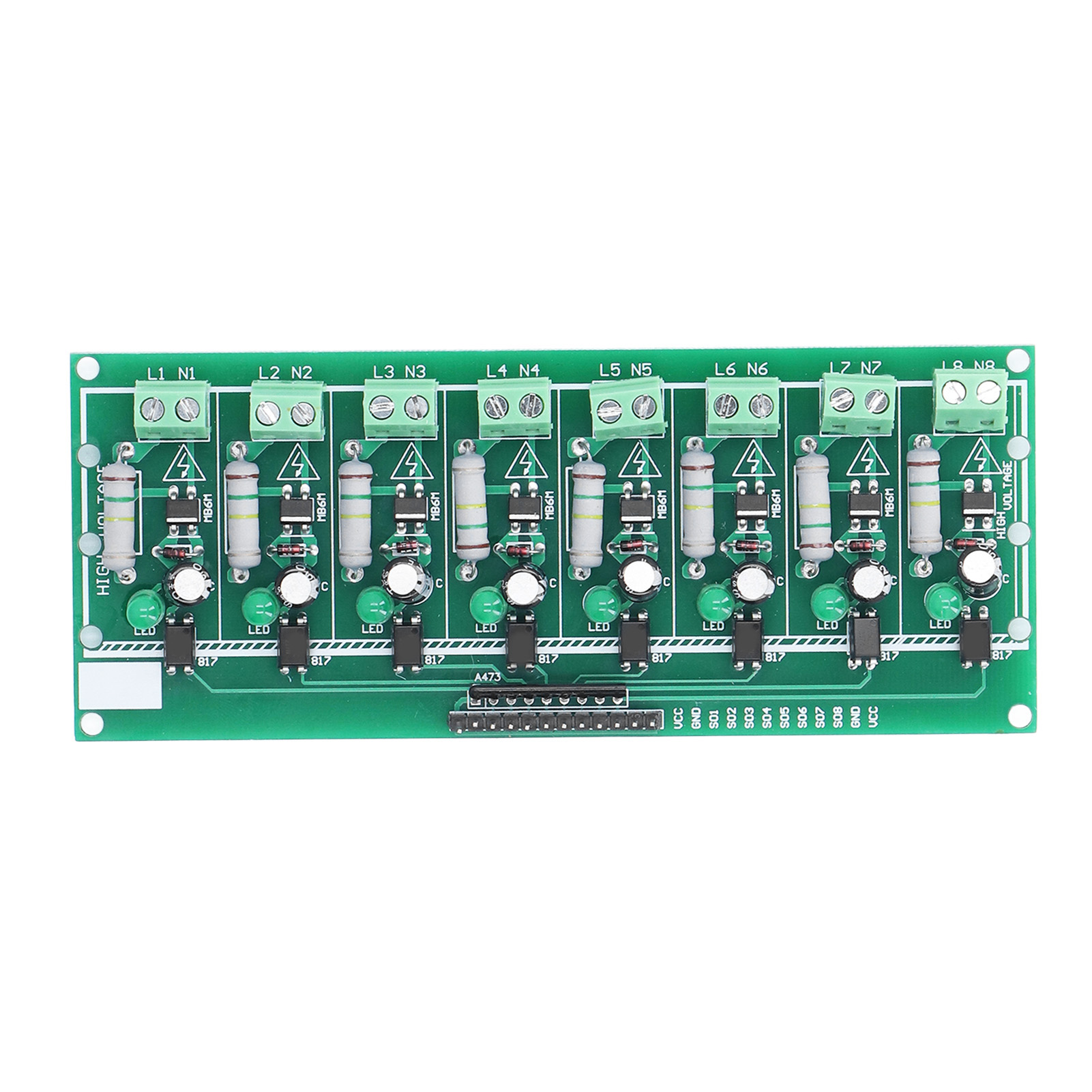

8-kanal-optokoppler-isolationsplatine Zur Erkennung Von 220-v-wechselspannung, Diy-modul

Willkommen in unserem Shop! Diese Optokoppler-Isolationsplatine ist eine wichtige Komponente zur Spannungserkennung und sicheren Signalübertragung. Dank der Verwendung hochwertiger Leiterplattenmaterialien gewährleistet sie hohe Langlebigkeit und zuverlässigen Langzeitbetrieb und minimiert das Risiko von Fehlfunktionen. Ihre Hauptfunktion besteht in der Erkennung einer 220-V-Wechselspannung. Bei normaler Spannung gibt die Platine ein Low-Signal aus. Im Falle eines 220-V-Netzausfalls wechselt der Ausgang auf High. Dieses TTL-Signal ist mit Mikrocontrollern (MCUs) kompatibel, die mit einer Spannung von 3 bis 5 V arbeiten. Der gelbe Anschluss ist für den Signalausgang vorgesehen. Der Anschluss an 220 V AC erfolgt über den blauen 5.0-Anschluss. Für die Integration mit einer speicherprogrammierbaren Steuerung (SPS) mit 24-V-Eingang verbinden Sie den COM-Anschluss des SPS-Eingangs mit +24 V, den jeweiligen Eingang (z. B. S1–S8) mit dem Signalausgang der Platine und die Masse (GND) des Optokopplers mit dem Minuspol des 24-V-Netzteils. Ihre Bestellung umfasst: 1 x Optokoppler-Isolationsplatine.
