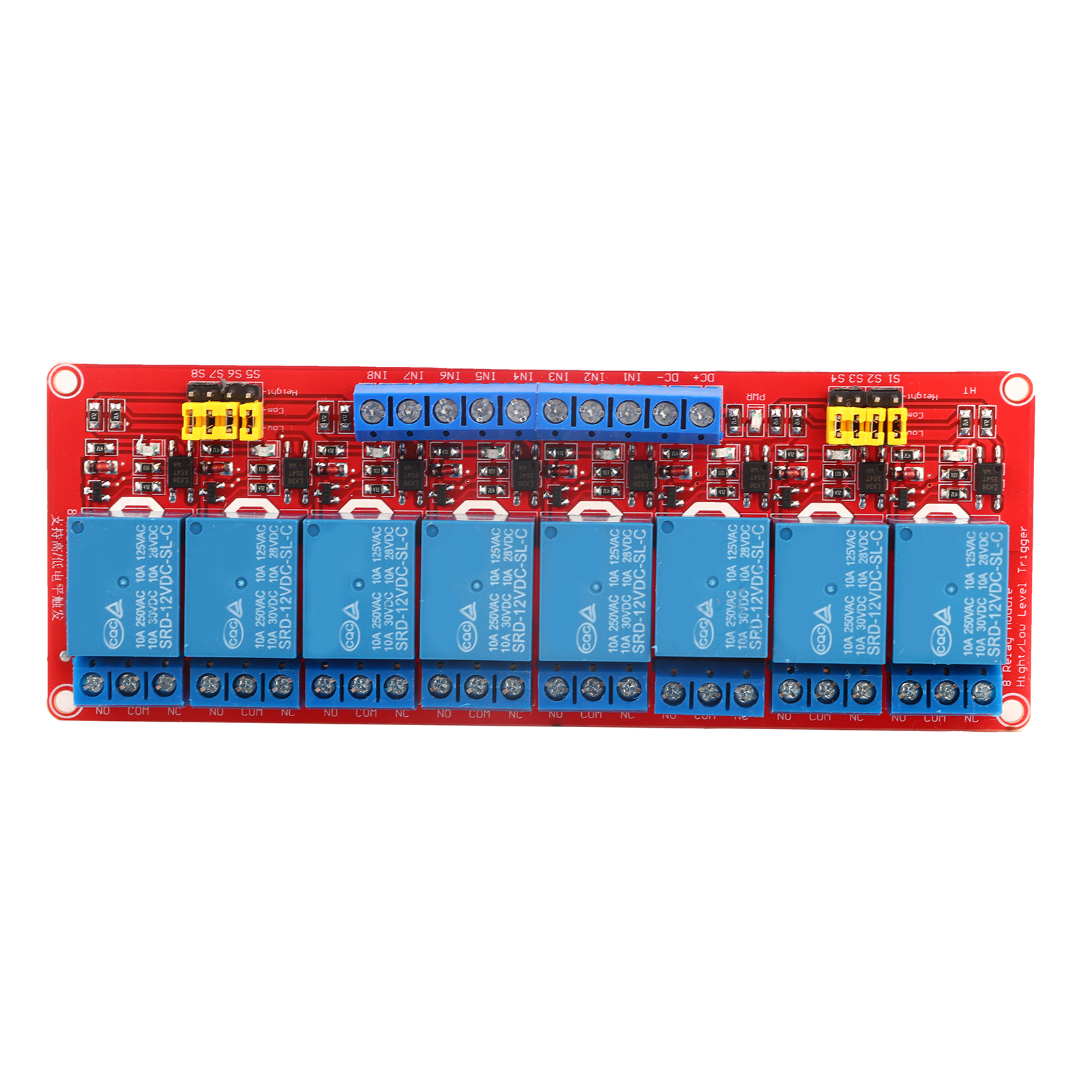

8-kanal-optokoppler-relaismodul, 12 V, High- Und Low-pegel-triggerung, Steuerplatine

Willkommen in unserem Shop! Entdecken Sie unser 8-Wege-Relaismodul, das dank eines SMD-Optokopplers für stabile Leistung und zuverlässige Isolation sorgt. Dieses Modul zeichnet sich durch seine hohe Steuerbarkeit und einen Triggerstrom von nur 5 mA aus, was ein präzises Ansprechverhalten garantiert. **Hauptmerkmale:** - Betriebsspannung: 5 V, 12 V oder 24 V (bei Bestellung wählbar). - Jeder Kanal kann durch einen High- oder Low-Pegel getriggert werden, konfigurierbar über einen Jumper. - Fehlertolerantes Design: Selbst bei Unterbrechung der Steuerleitung schaltet das Relais nicht versehentlich. - Grüne Power-LED und 8 rote Relais-Status-LEDs für optimale Sichtbarkeit. - Benutzerfreundliche Schnittstelle: Alle Anschlüsse erfolgen über Schraubklemmen, kein Löten erforderlich. - Vier Befestigungslöcher für sichere Montage. **Technische Daten:** - Gewicht: 118 g / 4,2 oz - Gemeinsame Kontaktlast: AC 250 V/10 A, DC 30 V/10 A - Modulabmessungen (L x B x H): 141,5 x 50 x 18,5 mm / 5,6 x 2 x 0,7 Zoll - Bolzenlochdurchmesser: 3,1 mm; Abstand: 136 x 44,5 mm - Spannung: 5 V, 12 V, 24 V (optional) **Schnittstellenbeschreibung:** - Stromversorgung: DC+ (positiv) und DC- (negativ) - Steuereingänge: In1 bis In8, die die entsprechenden Relais entsprechend dem definierten High- oder Low-Pegel steuern. - Relaisausgänge: 24 zugängliche Klemmen – NO1 bis NO8 (normalerweise offen), COM1 bis COM8 (gemeinsam), NC1 bis NC8 (normalerweise geschlossen). Vor der Aktivierung ist NO isoliert und wird dann mit COM verbunden; NC ist vor der Aktivierung mit COM verbunden und wird dann getrennt. - Trigger-Wahlschalter: S1 bis S8 zur individuellen Auswahl des Triggerpegels (High oder Low) jedes Relais. Verbinden Sie COM mit LOW für einen Low-Trigger oder mit HIGH für einen High-Trigger. **Lieferumfang:** - 1 x 8-Kanal-Relaismodul (mit den oben beschriebenen Funktionen) Dieses Modul ist ideal für Ihre Automatisierungs-, Industriesteuerungs- oder Hausautomatisierungsprojekte. Seine robuste Bauweise und die verschiedenen Spannungsoptionen machen es zu einer vielseitigen und zuverlässigen Wahl.
