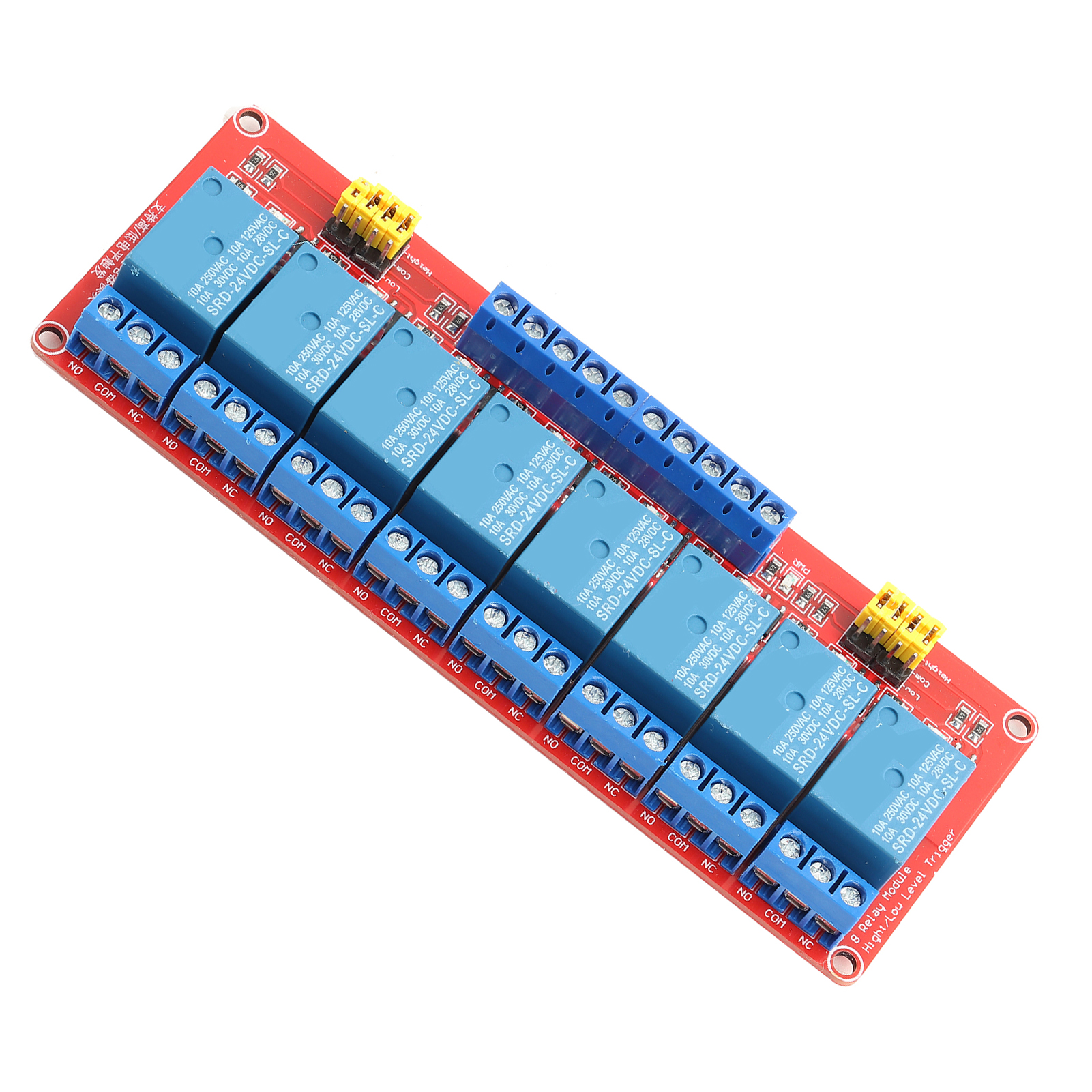

8-kanal-optokoppler-relaismodul, 24 V, High- Und Low-triggerung, Steuerplatine

Willkommen in unserem Shop! Entdecken Sie unser 8-Kanal-Relaismodul mit hochleistungsfähiger optischer Isolation dank hochwertiger Optokoppler. Es zeichnet sich durch robuste und stabile Ansteuerung mit einem Triggerstrom von nur 5 mA aus. Das Modul ist in drei Betriebsspannungsversionen erhältlich: 5 V, 12 V oder 24 V – ganz nach Ihren Anforderungen. Jeder Kanal kann per Jumper flexibel durch ein High- oder Low-Signal getriggert werden. Die fehlertolerante Konstruktion verhindert ein versehentliches Auslösen des Relais selbst bei Unterbrechung der Steuerleitung. Eine grüne Betriebs-LED und acht rote Relais-Status-LEDs ermöglichen eine klare visuelle Überwachung. **Merkmale:** - Optische Trennung durch Optokoppler mit einem Auslösestrom von 5 mA - Wählbare Betriebsspannung: 5 V, 12 V oder 24 V - Auslösung bei hohem oder niedrigem Pegel für jeden Kanal per Jumper - Fehlertolerantes Design: Keine Relaisbewegung bei einem Steuerungsfehler - Grüne Betriebs-LED und 8 rote Relais-Status-LEDs - Benutzerfreundliche Schnittstelle: Alle Verbindungen können direkt über Schraubklemmen hergestellt werden - Vier Befestigungslöcher für einfache Montage **Technische Daten:** - Gewicht: 118 g / 4,2 oz - Kontaktlast: AC 250 V/10 A, DC 30 V/10 A - Modulabmessungen (L x B x H): 141,5 x 50 x 18,5 mm / 5,6 x 2 x 0,7 Zoll - Bolzenlochdurchmesser: 3,1 mm; Abstand: 136 x 44,5 mm - Spannung: 5 V, 12 V, 24 V (optional) **Modulschnittstelle:** - DC+: Anschluss an den Pluspol des Netzteils - DC-: Anschluss an den Minuspol des Netzteils - In1-In8: Je nach Einstellung des jeweiligen Stromkreises ermöglichen diese Eingänge die Ansteuerung des entsprechenden Relais mit einem hohen oder niedrigen Pegel zur Aktivierung **Relaisausgangsanschlüsse:** 24 verdrahtete Schnittstellen, alle direkt über eine Klemmenleiste zugänglich für eine bequeme Verwendung. - NO1-NO8: Normalerweise offene Kontakte des Relais; Das Relais ist vor der Aktivierung angehalten und wird nach der Aktivierung mit COM verbunden. - COM1-COM8: Gemeinsame Kontakte des Relais - NC1-NC8: Normalerweise geschlossene Kontakte des Relais; Das Relais ist vor der Aktivierung mit COM kurzgeschlossen und wird nach der Aktivierung angehalten. **Hoch/Niedrig-Trigger-Auswahlklemmen:** - S1-S8: Wählt die Hoch- bzw. Niedrig-Triggerung für die Relais 1 bis 8. - Kurzgeschlossenes COM und Niedrig: Triggert das entsprechende Relais mit einem niedrigen Pegel; kurzgeschlossenes COM und Hoch: Triggert mit einem hohen Pegel. **Lieferumfang:** 1 x 8-Kanal-Relaismodul. Dieses Modul ist ideal für Ihre Automatisierungs-, Hausautomations- oder Industrieprojekte. Seine robuste Bauweise und die einfachen Verdrahtungsmöglichkeiten machen es zu einer zuverlässigen und praktischen Wahl.
