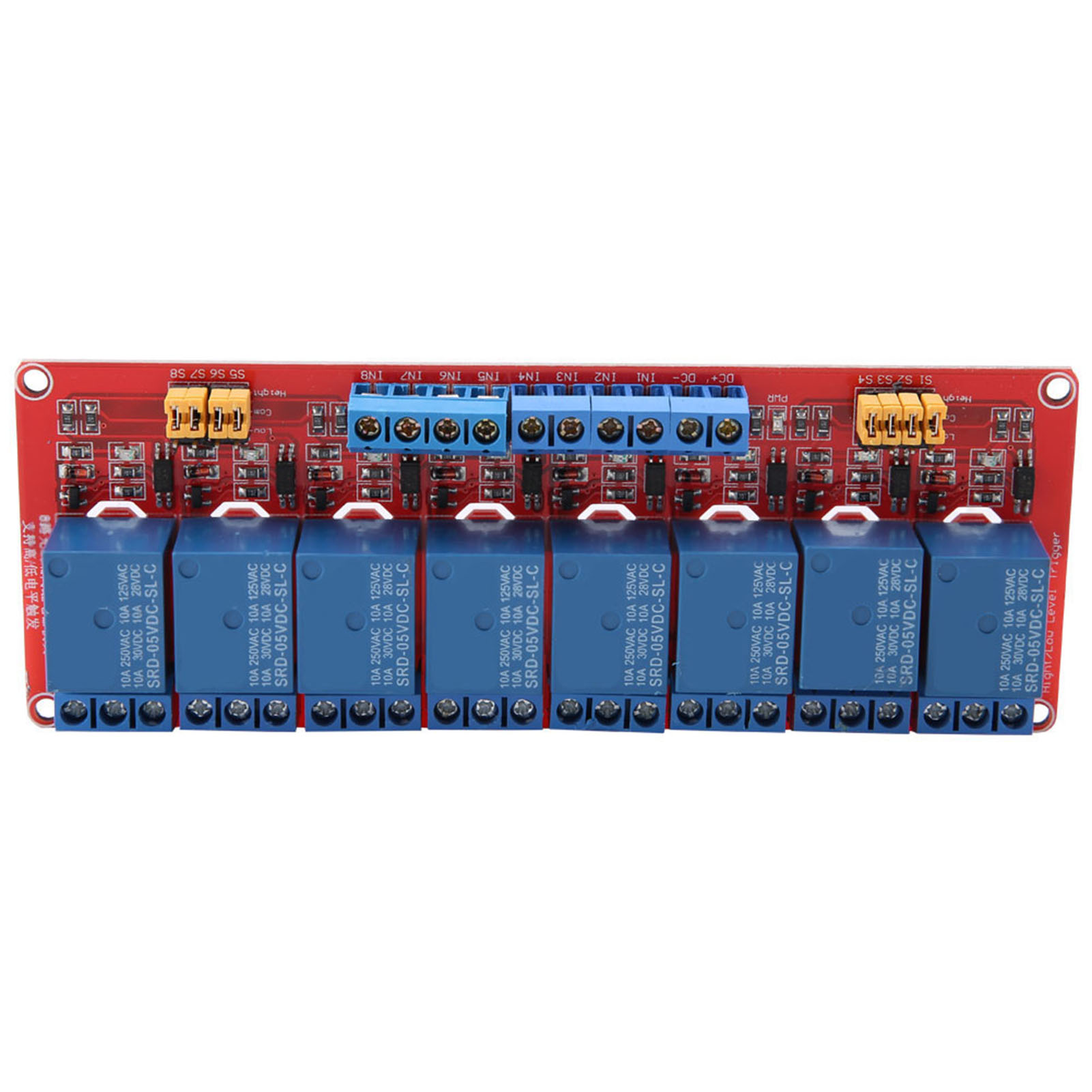

8-kanal-optokoppler-relaismodul, 5 V, High- Und Low-triggerung, Steuerplatine

Willkommen in unserem Shop! Entdecken Sie unser 8-Kanal-Relaismodul. Dank eines SMD-Optokopplers bietet es eine leistungsstarke optische Trennung und garantiert so eine robuste Steuerung und optimale Stabilität. Der Triggerstrom von 5 mA sorgt für ein präzises und zuverlässiges Ansprechverhalten. Dieses Modul ist in drei Betriebsspannungsversionen erhältlich: 5 V, 12 V oder 24 V – ganz nach Ihren Bedürfnissen. Jeder Kanal kann per Jumper auf High- oder Low-Pegel getriggert werden. Die fehlertolerante Konstruktion verhindert unerwünschte Relaisbewegungen, selbst bei einem Leitungsbruch. Das Modul verfügt über eine Power-LED (grün) und 8 Status-LEDs für die Relais (rot) zur einfachen visuellen Überwachung. Die Schnittstelle ist intuitiv bedienbar: Alle Verbindungen können direkt über Schraubklemmen hergestellt werden. Vier Befestigungslöcher sorgen für eine stabile Montage. Technische Daten: - Gewicht: 118 g / 4,2 oz - Übliche Schnittstellenlast: AC 250 V/10 A, DC 30 V/10 A - Modulabmessungen (L x B x H): 141,5 x 50 x 18,5 mm / 5,6 x 2 x 0,7 in - Schraubenlochdurchmesser: 3,1 mm; Abstand: 136 x 44,5 mm - Spannung: 5 V, 12 V, 24 V (wählbar) Details zur Modulschnittstelle: 1. DC+: Anschluss an den Pluspol des Netzteils 2. DC- : Anschluss an den Minuspol des Netzteils 3. In1-In8: Je nach Schaltungseinstellung steuern diese Eingänge das entsprechende Relais mit einem hohen oder niedrigen Pegel. Relaisausgänge: 24 Drahtanschlüsse, alle direkt zugänglich für einfache Handhabung. - NO1-NO8: Öffnerkontakte (vor Aktivierung frei, nach Aktivierung mit COM verbunden) - COM1-COM8: Gemeinsame Kontakte der Relais - NC1-NC8: Schließerkontakte (vor Aktivierung mit COM verbunden, nach Aktivierung frei) Auswahl des Triggermodus (hoch/niedrig): - S1-S8: Wählt den Triggermodus für die Relais 1 bis 8 (in dieser Reihenfolge) - COM mit LOW für Low-Pegel-Triggerung oder COM mit HIGH für High-Pegel-Triggerung verbinden. Lieferumfang: 1 x 8-Wege-Relaismodul. Dieses Produkt enthält alle beschriebenen Komponenten und ist sofort einsatzbereit für Ihre Elektronikprojekte.
