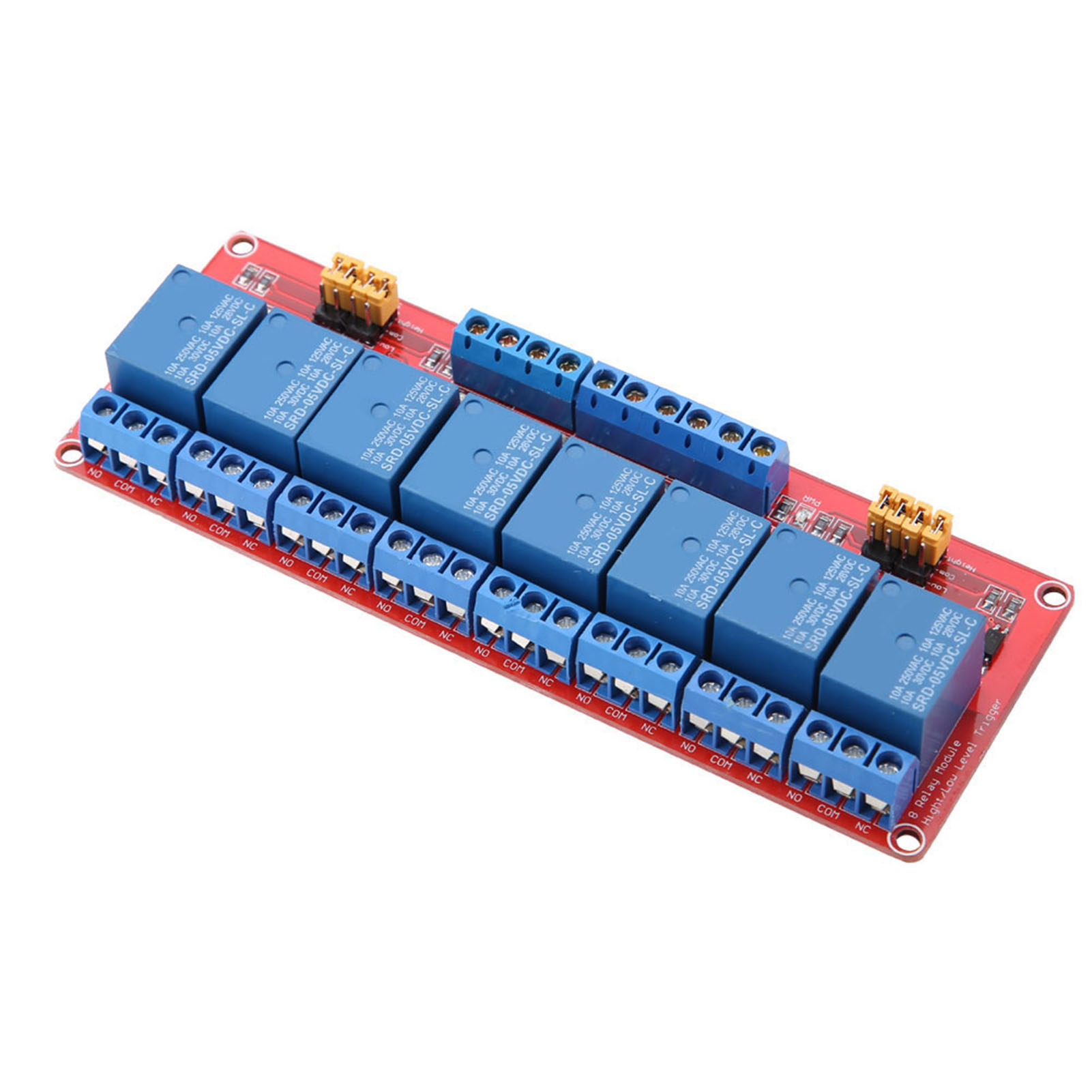

8-kanal-optokoppler-relaismodul, 5v High- Und Low-triggerung

Willkommen in unserem Shop! Entdecken Sie unser 8-Kanal-Relaismodul – ein zuverlässiges und vielseitiges Gerät für Ihre Steuerungs- und Automatisierungsprojekte. Dieses Modul ist mit SMD-Optokopplern ausgestattet, die galvanische Trennung, hohe Steuerleistung und stabilen Betrieb bei einem Triggerstrom von nur 5 mA gewährleisten. Es kann mit 5 V, 12 V oder 24 V betrieben werden und bietet somit maximale Integrationsflexibilität. Jeder der 8 Kanäle lässt sich individuell per Jumper auf einen hohen oder niedrigen Logikpegel ansteuern und ist somit für verschiedene Steuerlogiken geeignet. Ein großer Vorteil ist unser fehlertolerantes Design: Selbst bei einem Kabelbruch bleibt der Relaiszustand unverändert und garantiert die Sicherheit Ihres Systems. Das Modul verfügt über eine Betriebsanzeige (grün) und 8 rote LEDs, die den Status jedes Relais anzeigen. Die benutzerfreundliche Schnittstelle ermöglicht den direkten Anschluss über Schraubklemmen. Es verfügt außerdem über vier Befestigungslöcher (3,1 mm Durchmesser, 136 x 44,5 mm Abstand) für eine sichere Installation. **Detaillierte Spezifikationen:** * **Gewicht:** 118 g / 4,2 oz * **Last pro Schnittstelle:** AC 250 V/10 A, DC 30 V/10 A * **Modulabmessungen (L x B x H):** 141,5 x 50 x 18,5 mm / 5,6 x 2 x 0,7 in * **Versorgungsspannung:** 5 V, 12 V oder 24 V (wählbar) **Schnittstellenbeschreibung:** * **DC+ / DC-:** Anschlüsse zum Verbinden der positiven und negativen Stromversorgung. * **IN1 bis IN8:** Steuereingänge für jedes Relais (High- oder Low-Pegel abhängig von der Stromversorgung). (bei Einstellung). * **Relaisausgänge (24 Anschlüsse):** * **NO1 bis NO8:** Öffnerkontakte (im Ruhezustand geöffnet, bei Aktivierung des Relais geschlossen). * **COM1 bis COM8:** Gemeinsame Kontakte. * **NC1 bis NC8:** Schließerkontakte (im Ruhezustand geschlossen, bei Aktivierung des Relais geöffnet). * **Pegelwahl (Jumper S1 bis S8):** Verbinden Sie "COM" mit "LOW" für Low-Pegel-Triggerung oder mit "HIGH" für High-Pegel-Triggerung. **Lieferumfang:** * 1 x 8-Kanal-Relaismodul.
