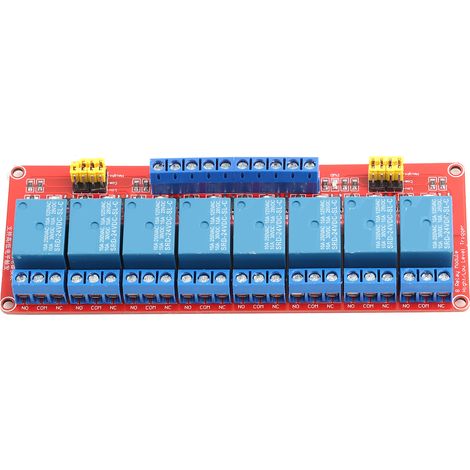

8-kanal-optokoppler-relaismodul, High- Und Low-triggerung, 24 V

Willkommen in unserem Shop! Entdecken Sie unser 8-Kanal-Relaismodul – eine zuverlässige und vielseitige Steuerungslösung für Ihre Hausautomatisierungsprojekte. Dieses Modul vereint hohe Leistung mit einfacher Bedienung. **Hauptmerkmale:** - **SMD-Optokoppler-Isolation**: Gewährleistet hohe Steuerbarkeit und stabilen Betrieb. Der Triggerstrom beträgt 5 mA. - **Flexible Versorgungsspannung**: Das Modul kann mit einer wählbaren Spannung von 5 V, 12 V oder 24 V betrieben werden. - **Jumper-konfigurierbare Triggerung**: Jeder Kanal des Moduls kann individuell so konfiguriert werden, dass er bei einem HIGH- oder LOW-Pegel triggert. - **Fehlertolerantes Design**: Selbst bei einem Kabelbruch ändert das Relais seinen Zustand nicht und gewährleistet so Sicherheit. - **LED-Anzeigen**: Eine grüne LED zeigt die Stromversorgung an. Jedes der 8 Relais verfügt über eine rote LED, die seinen Status (Ein/Aus) anzeigt. - **Benutzerfreundliche Schnittstelle**: Alle Verbindungen werden direkt über Schraubklemmen hergestellt, was die Verdrahtung vereinfacht. - **Einfache Montage**: Vier Befestigungslöcher für Schrauben sind für eine sichere Installation vorhanden. **Technische Daten:** - **Modulabmessungen (L x B x H)**: 141,5 x 50 x 18,5 mm / 5,6 x 2 x 0,7 Zoll - **Gewicht**: 118 g / 4,2 oz - **Maximale Last pro Schnittstelle (Standard)**: AC 250 V/10 A, DC 30 V/10 A - **Befestigungslöcher**: 3,1 mm Durchmesser; 136 x 44,5 mm Abstand - **Versorgungsspannung**: 5 V, 12 V oder 24 V (wählbar) **Modulschnittstellenbeschreibung:** 1. **DC+**: An den Pluspol der Stromversorgung anschließen. 2. **DC-**: An den Minuspol der Stromversorgung anschließen. 3. **IN1 bis IN8**: Steuereingänge. Je nach Konfiguration des jeweiligen Schaltkreises kann das entsprechende Relais über ein HIGH- oder LOW-Signal angesteuert werden. **Relaisausgänge (24 Anschlüsse):** - **NO1 bis NO8** (Normalerweise offen): Der Kontakt ist im Ruhezustand des Relais geöffnet. Es schließt (verbunden mit COM), wenn das Relais aktiviert wird. - **COM1 bis COM8** (Gemeinsamer Anschluss): Gemeinsamer Anschlusspunkt für jedes Relais. - **NC1 bis NC8** (Normalerweise geschlossen): Der Kontakt ist geschlossen (verbunden mit COM), wenn das Relais im Ruhezustand ist. Es öffnet sich, wenn das Relais aktiviert wird. **Auslösepegelwahl (Hoch/Niedrig):** Die Jumper **S1 bis S8** entsprechen den Relais 1 bis 8. - Für die Auslösung auf **NIEDRIGES**-Pegel verbinden Sie den Jumper zwischen den Pins "Com" und "Low". - Für die Auslösung auf **HIGH**-Pegel verbinden Sie den Jumper zwischen den Pins "Com" und "High". **Lieferumfang:** Sie erhalten: 1 x 8-Wege-Relaismodul. Dieses Modul ist das ideale Werkzeug zur präzisen und sicheren Steuerung von elektrischen Geräten, Lampen, Motoren und vielem mehr.
