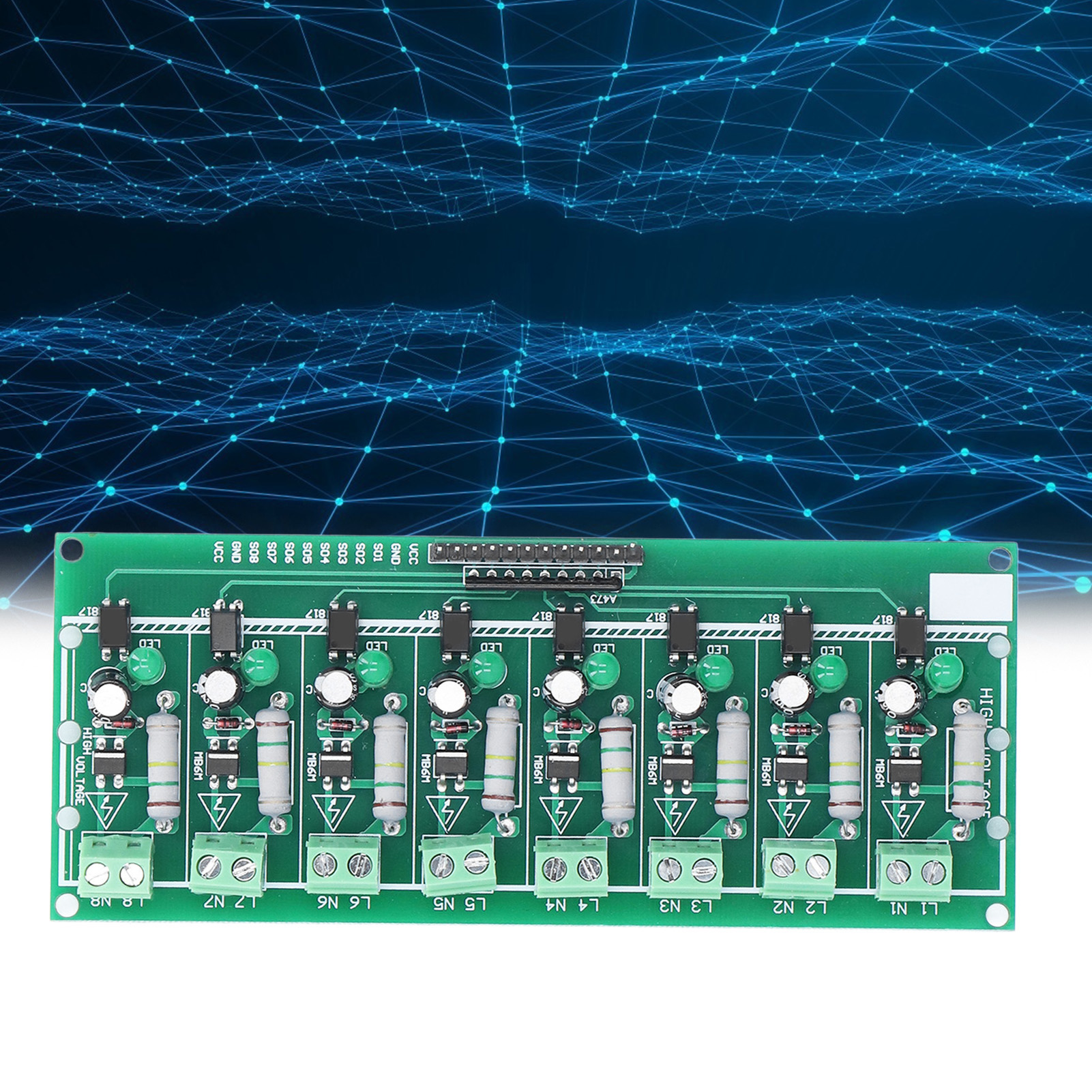

8-kanal-optokopplermodul 220 V Ac, 220 V Optokoppler-isolationserkennung, 220 V Spannung Kompatibel Mit Speicherprogrammierbaren Steuerungen.

Willkommen in unserem Shop! **Optokoppler-Isolationsplatine – 220-V-Wechselspannungserkennung** **Technische Daten:** - **Artikeltyp:** Optokoppler-Isolationsplatine - **Material:** Hochwertige Leiterplatte, fehlerresistent und langlebig für den Langzeiteinsatz - **Funktion:** Erkennung von 220-V-Wechselspannung - **TTL-Ausgangspegel:** 3–5 V, kompatibel mit Mikrocontroller-Tests (MCU) - **Anschluss:** Der Ausgang kann an eine 24-V-SPS angeschlossen werden **Anschluss- und Betriebsdetails:** 1. **SPS-Anschluss:** Verbinden Sie den COM-Anschluss mit der 24-V-Stromversorgung, die Eingänge mit den Signalausgängen S1–S8 der Platine und die Masse (GND) des Optokopplers mit dem Minuspol der Stromversorgung. 2. **Spannungserkennung:** Dient zur Überprüfung des Vorhandenseins einer 220-V-Wechselspannung. Kann auch mit einem Mikrocontroller (MCU) mit einer Betriebsspannung von 3–5 V getestet werden. 3. **Ausgangspegel:** Bei normaler 220-V-Spannung ist der Ausgang auf Low-Pegel. Bei einem 220-V-Stromausfall wechselt der Ausgang auf High-Pegel. 4. **Bedienhinweise:** Der blaue 5.0-Pin wird an die 220-V-Stromversorgung angeschlossen, der gelbe Pin ist der Signalausgang. 5. **Hochwertiges Material:** Die Platine besteht aus hochwertigem Leiterplattenmaterial und ist daher zuverlässig und langlebig. **Lieferumfang:** - 1 x Optokoppler-Isolationsplatine
