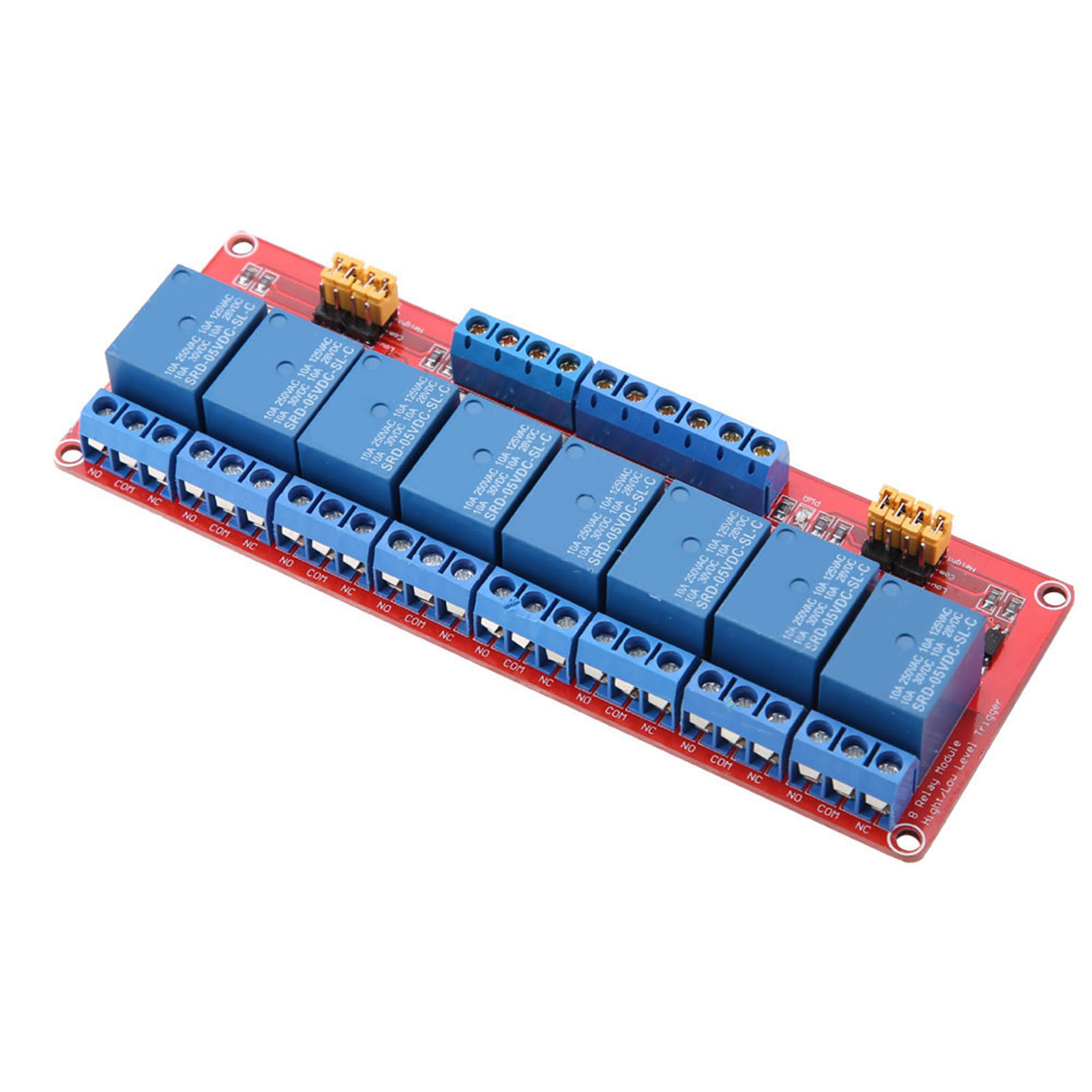

8-kanal-relaismodul Mit Optokoppler-isolation Zur Unterstützung Von High- Und Low-pegel-triggerung.

Willkommen in unserem Shop! Dieses 8-Kanal-Relaismodul bietet dank oberflächenmontierter Bauteile eine robuste fotoelektrische Trennung und gewährleistet so eine hohe Ansteuerleistung und außergewöhnliche Betriebsstabilität. Der Triggerstrom von 5 mA garantiert ein schnelles und zuverlässiges Ansprechverhalten. Das Modul ist mit drei Versorgungsspannungsoptionen erhältlich: 5 V, 12 V oder 24 V, um verschiedenen Projektumgebungen gerecht zu werden. Jeder Kanal kann mittels Jumper-Einstellung auf der Platine so konfiguriert werden, dass er durch einen hohen oder niedrigen Pegel ausgelöst wird. Das fehlertolerante Design verhindert unerwünschte Relaisbewegungen selbst bei einem Steuerleitungsbruch und erhöht so die Sicherheit Ihrer Anwendungen. Eine grüne Power-LED signalisiert die Betriebsbereitschaft, während acht rote LEDs den Status jedes Relais anzeigen. Technische Daten: - Gewicht: 118 g / 4,2 oz - Übliche Kontaktlast: AC 250 V/10 A, DC 30 V/10 A - Modulabmessungen (L x B x H): 141,5 x 50 x 18,5 mm / 5,6 x 2 x 0,7 Zoll - Durchmesser der Befestigungsbohrung: 3,1 mm; Abstand: 136 x 44,5 mm - Betriebsspannung: 5 V, 12 V, 24 V (optional) Modulschnittstellen: - DC+: Anschluss an den Pluspol des Netzteils - DC-: Anschluss an den Minuspol des Netzteils - In1-In8: Ansteuerung der jeweiligen Relais durch High- oder Low-Pegel gemäß der Kanaleinstellung Relais-Ausgangsanschlüsse (24-adrige Anschlüsse): - NO1-NO8: Öffnerkontakte (vor Aktivierung geschlossen, nach Aktivierung mit COM verbunden) - COM1-COM8: Gemeinsame Kontakte - NC1-NC8: Schließerkontakte (vor Aktivierung mit COM verbunden, nach Aktivierung geschlossen) High/Low-Triggerwahlschalter: - S1-S8: Auswahl des Triggermodus für Relais 1 bis 8 - COM und Low Kurzschluss: Auslösung durch Low-Pegel; COM und High Kurzschluss: Auslösung durch High-Pegel Lieferumfang: 1 x 8-Kanal-Relaismodul Dieses Produkt verfügt über eine ergonomische Benutzeroberfläche. Alle Anschlüsse sind für eine einfache und unkomplizierte Installation über Schraubklemmen zugänglich. Vier Befestigungslöcher sorgen für sicheren Halt. Ideal für Ihre Automatisierungs-, Industriesteuerungs- oder Hausautomatisierungsprojekte.
