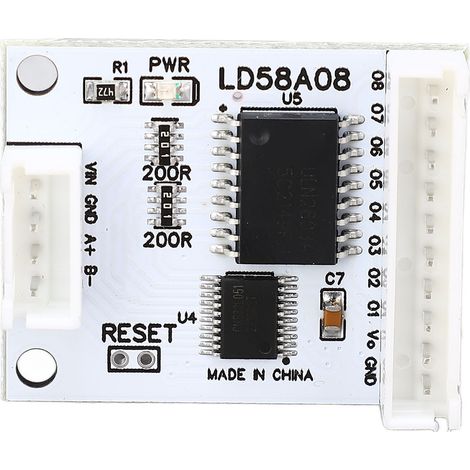

8-kanal-rs485-pwm-ausgangstransistortreibermodul, Do-multifunktionssteuerplatine Mit Stiftleisten
44,27 €
ab 50,26 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 7 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 44,27 € | 5,99 € | 50,26 € | Zum Shop |
| Funktionen | 1. Funktionscodierung: Unser RS485-zu-PWM-Ausgangstreibermodul unterstützt die Funktionscodierung über RTU-Befehle: 05, 06, 15, 16 (Schreiben), 01, 03 (Lesen). 2. Ausgabebereich: Die Kanäle 1–6 sind PWM-Kanäle mit niedriger Geschwindigkeit (Ausgabeparameter werden in Periode oder Einschaltzeit angegeben). Der Ausgabeperiodenbereich liegt zwischen 0,1 und 6553,5 Sekunden, der Einschaltzeitbereich zwischen 0 und 6553,4 Sekunden (Zykluszeit nicht überschreitend). Die Kanäle 7–8 sind PWM-Kanäle mit hoher Geschwindigkeit (Ausgabeparameter werden in Frequenz oder Tastverhältnis angegeben). 3. Kaskadierungsunterstützung: Das PWM-Ausgangstreibermodul kann durch Ändern der Adresse 485 mit bis zu 247 Modulen kaskadiert werden. Es verfügt über einen 8-Bit-Transistorausgang und eine Ansteuerspannung, die der Versorgungsspannung entspricht. 4. Ansteuerstrom (Einzelkanal oder Vollkanal): Das RS485-zu-PWM-Ausgangstreibermodul hat einen maximalen Ansteuerstrom von 200 mA für einen Einzelkanal und 800 mA für einen Vollkanal. 5. Schaltausgang: Das Treibermodul kann als gemeinsamer Schaltausgang verwendet werden und unterstützt die Funktionscodierung 05 oder 15 zum Schreiben von Daten oder die Funktionscodierung 06 oder 16 zur Ansteuerung des Registers 0x0080. 6. Ausgangsfrequenz: 8 Kanäle können als PWM-Ausgänge mit einem Ausgangsfrequenzbereich von 1–20.000 Hz und einem Tastverhältnis von 0–100 % verwendet werden. Geeignet für Direktantriebsrelais, Magnetventile, kleine Motoren, SPS-Erweiterungsplatinen usw. Spezifikationen: Artikeltyp: RS485 zu PWM-Treibermodul Material: Leiterplatte Versorgungsspannung: DC 6,5–25 V Betriebsstrom: 10–12 mA (Leerlauf) Baudrate: 1200 2400 4800 9600 (Standard) 19200 38400 57600 115200 BPS Bit: Keine, Gleichheitsprüfung, Ungerade-Prüfung Anwendung: Nach der Verdrahtung verwenden. Lieferumfang: 1 x Transistor-Treibermodul Hinweis: 1. Der Ausgang ist ein Open-Drain-Ausgang, der Pegel kann nicht direkt gemessen werden. 2. Den Reset-Anschluss 5 Sekunden lang kurz drücken; Das Modul stellt die Werkseinstellungen wieder her. 3. Wenn es ausschließlich zur Ansteuerung des Schaltausgangs (z. B. eines Relais) verwendet wird, beachten Sie bitte die Befehle des LD58A08 RTU (IO-Version). 4. Zur Ansteuerung von PWM-Geräten (z. B. Summer, LED) beachten Sie bitte die Befehle des LD58A08 RTU (Vollversion). |
