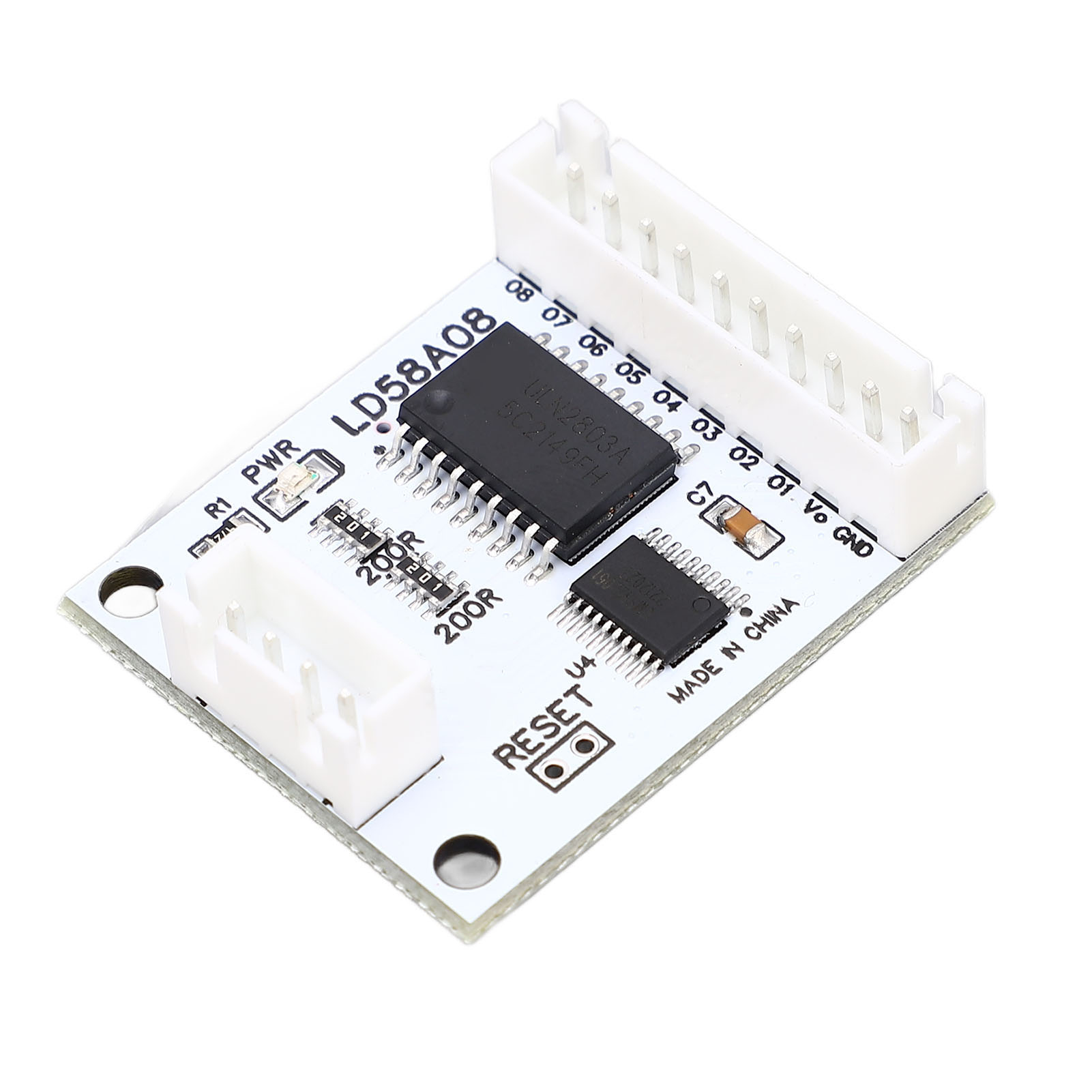

8-kanal-rs485-steuermodul Mit Pwm-ausgang, Multifunktionale Do-transistortreiberplatine Mit Pins

Willkommen in unserem Shop! Entdecken Sie unser RS485-zu-PWM-Konvertermodul, das für optimale Präzision und Flexibilität in Ihren industriellen Steuerungsanwendungen entwickelt wurde. Dieses integrierte Modul gewährleistet eine zuverlässige Kommunikation über das RTU-Protokoll und unterstützt die Schreibbefehle 05, 06, 15 und 16 sowie die Lesebefehle 01 und 03. **Detaillierte technische Spezifikationen:** - **Ausgangskanäle:** Insgesamt 8 Kanäle. Die Kanäle 1 bis 6 sind Low-Speed-PWM-Kanäle mit einer einstellbaren Ausgabeperiode von 0,1 bis 6553,5 Sekunden und einer Einschaltdauer von 0 bis 6553,4 Sekunden (die Periode darf nicht überschritten werden). Die Kanäle 7 und 8 sind High-Speed-PWM-Kanäle mit einer einstellbaren Ausgabefrequenz von 1 bis 20.000 Hz und einem Tastverhältnis von 0 bis 100 %. **Kaskadierfähigkeit:** Dieses Modul kann durch Ändern der RS485-Adresse mit bis zu 247 Modulen kaskadiert werden und ermöglicht so eine massive Systemerweiterung. Jedes Modul verfügt über einen 8-Bit-Transistorausgang mit einer Steuerspannung, die der Versorgungsspannung entspricht. **Ausgangsstrom:** Der maximale Strom pro Kanal beträgt 200 mA, der maximale Strom aller Kanäle zusammen 800 mA. Diese Leistung reicht aus, um Relais, Magnetventile, kleine Motoren oder SPS-Erweiterungskarten direkt anzusteuern. **Schaltausgang:** Zusätzlich zur PWM-Funktion kann das Modul als Standard-Schaltausgang verwendet werden. Verwenden Sie die Befehle 05 oder 15 zum Schreiben von Daten oder die Befehle 06 oder 16 zur Bearbeitung des Registers 0x0080. **Physikalische und elektrische Eigenschaften:** - **Artikeltyp:** RS485-zu-PWM-Konvertermodul - **Material:** Leiterplatte - **Versorgungsspannung:** DC 6,5–25 V - **Betriebsstrom:** 10–12 mA (Leerlauf) - **Baudrate:** 1200, 2400, 4800, 9600 (Standard), 19200, 38400, 57600, 115200 BPS - **Paritätsbit:** Keine, gerade oder ungerade Parität (konfigurierbar) **Lieferumfang:** - 1 x RS485 zu PWM-Transistormodul
