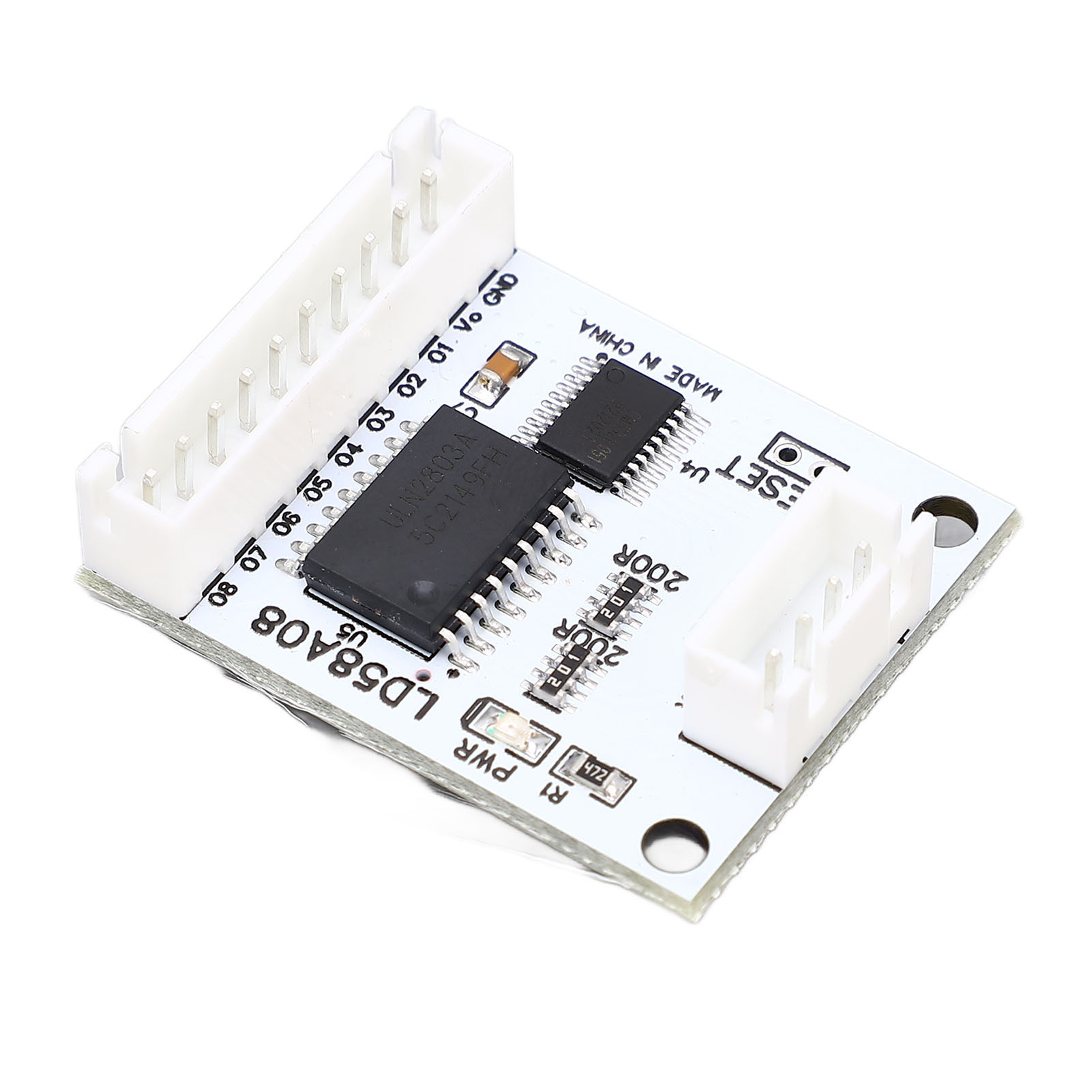

8-kanal-rs485-zu-pwm-transistor-steuermodul, Multifunktionale Do-steuerplatine Mit Stiftleisten

1. Codierung von Steuerfunktionen: Unser RS485-zu-PWM-Ausgangstreibermodul unterstützt die Funktionscodierung über den RTU-Befehl (Schreiben: 05 06 15 16; Lesen: 01 03). 2. Ausgabebereich: Die Kanäle 1 bis 6 sind Low-Speed-PWM-Kanäle (Ausgabeparameter werden als Periode oder Einschaltzeit angegeben). Der Periodenbereich liegt zwischen 0,1 und 6.553,5 Sekunden, der Einschaltzeitbereich zwischen 0 und 6.553,4 Sekunden (kürzer als die Zykluszeit). Die Kanäle 7 und 8 sind High-Speed-PWM-Kanäle (Ausgabeparameter werden als Frequenz oder Tastverhältnis angegeben). 3. Kaskadierung: Dieses PWM-Ausgangstreibermodul kann durch Änderung der RS485-Adresse mit bis zu 247 Modulen kaskadiert werden. 5. Der 8-Bit-Transistorausgang entspricht der Versorgungsspannung. 4. Einkanal- oder Mehrkanal-Steuerstrom: Das RS485-zu-PWM-Ausgangstreibermodul liefert einen maximalen Steuerstrom von 200 mA im Einkanalmodus und 800 mA im Mehrkanalmodus. 5. Schaltausgang: Dieses Treibermodul kann als herkömmlicher Schaltausgang verwendet werden und unterstützt die Funktionscodes 05 oder 15 zum Schreiben von Daten sowie die Funktionscodes 06 oder 16 zum Zugriff auf Register 0x0080. 6. Ausgangsfrequenz: Alle 8 Kanäle können als PWM-Ausgänge mit einem Frequenzbereich von 1 bis 20.000 Hz und einem Tastverhältnis von 0 bis 100 % genutzt werden. Geeignet für direktgesteuerte Relais, Magnetventile, kleine Motoren, SPS-Erweiterungskarten usw. Artikeltyp: RS485-zu-PWM-Treibermodul. Material: Leiterplatte. Versorgungsspannung: 6,5–25 V DC. Betriebsstrom: 10–12 mA (Leerlauf). Baudrate: 1200, 2400, 4800, 9600 (Standard), 19200, 38400, 57600, 115200 bps. Steuerbits: Keine, gerade Steuerbits, ungerade Steuerbits. 1-Transistor-Treibermodul.
