MIXHOME

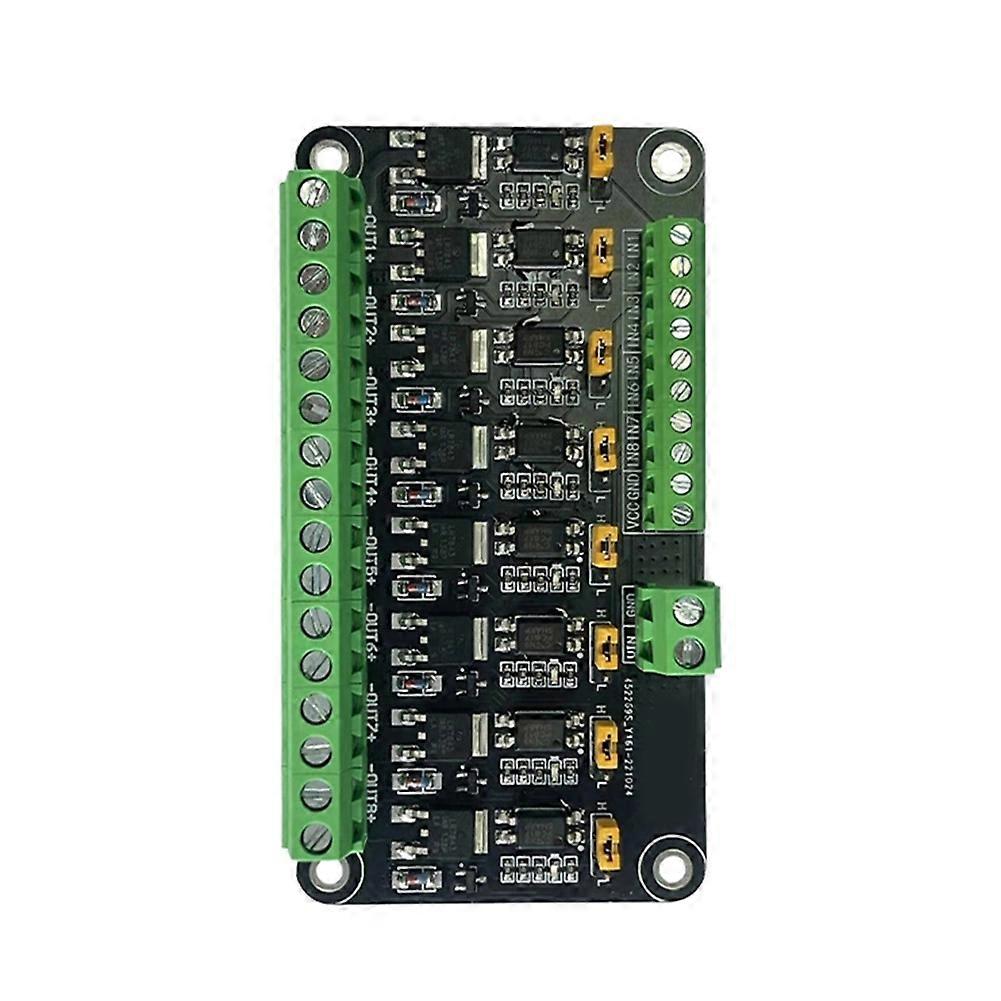

8-kanal-sps (programmierbare Steuerung), Mosfet-mikrocontroller, Verstärkung, Feldeffekttransistorsteuerung, Optokoppler Zur Isolation, Pwm-steuerschalter A
EAN 7551847176517
37,29 €
ab 37,29 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 6 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 37,29 € | Gratis | 37,29 € | Zum Shop |
| Stromversorgungsart | Gleichstrom. Dauerstrom: 2 A. Eingangsspannung: 48 V. Geeigneter Motor: Gleichstrom. Maximale Motorleistung: 60 W. Maximaler Ausgangsstrom: 3 A. Schnittstellen: 1. VCC: An den Pluspol des 5-V-Gleichstromnetzteils anschließen. 2. GND: An den Minuspol des 5-V-Gleichstromnetzteils anschließen. Dieser muss über den Signalanschluss mit Masse verbunden werden. 3. IN1–IN8: An die I/O-Ports eines Mikrocontrollers oder einer speicherprogrammierbaren Steuerung (SPS) anschließen. 4. H/L-Jumper: H steht für High-Pegel, L für Low-Pegel. Der mittlere Anschluss ist der gemeinsame Anschluss. 5. VIN: Pluspol des Gleichstromnetzteils auf der Lastseite. GND: Minuspol des Gleichstromnetzteils auf der Lastseite. 6. Die Lastanschlüsse OUT1–OUT8 mit dem Pluspol des Verbrauchers verbinden. Den Lastanschluss GND mit dem Minuspol des Verbrauchers verbinden. 1. Kontrollleuchte: Die 5-V-Version ist mit einer Kontrollleuchte ausgestattet, die bei anliegendem Signal aufleuchtet. 2. Anwendungsbereich: Der Ausgang kann Hochleistungs-Gleichstromgeräte wie Motoren, Glühbirnen, LED-Streifen, Magnetventile für Mikrowasserpumpen usw. steuern. Der PWM-Eingang ermöglicht die Steuerung von Motordrehzahl, Helligkeit usw. 3. Der Steuerspannungsbereich liegt zwischen 5 V und 48 V DC. Da die Steuerplatine nicht für die Wärmeableitung bei hohen Leistungen ausgelegt ist, wird eine maximale Leistung von 60 W pro Kanal empfohlen. 4. Steuer- und Signalanschlüsse sind durch Optokoppler getrennt. Spezifikationen: A: 5-V-Version; Farbe: Siehe Abbildung; Material: Kunststoff; Lieferumfang: 1 x 8-Kanal-MOS-Modul |
