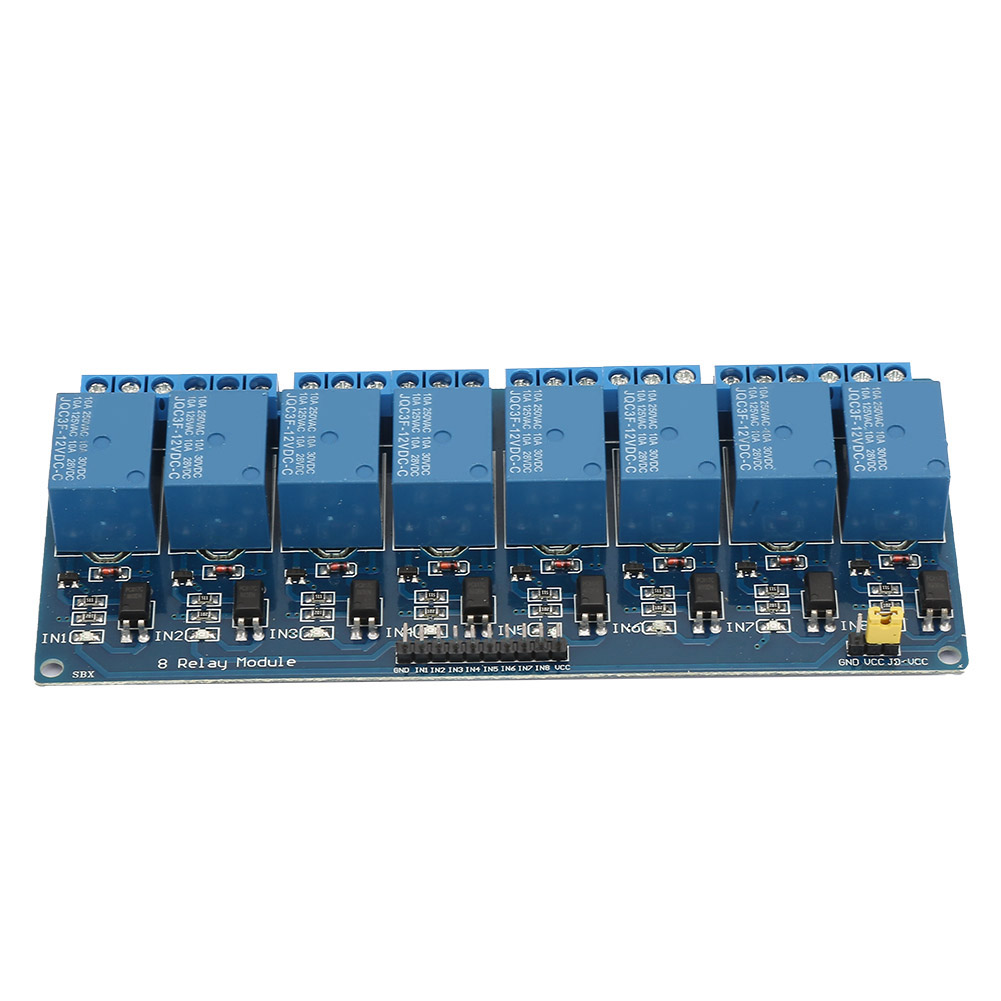

8-wege-sps-relaismodul Mit Optokoppler-isolation, Blaue Platte Für 12-v-steuerung

Willkommen in unserem Shop! Dieses 8-Kanal-Relaismodul mit Optokoppler-Isolation und blauer Leiterplatte eignet sich für die SPS-Steuerung (12 V). Es unterstützt alle Mikrocontroller-Anwendungen: Industrie, SPS und Smart-Home-Steuerung. Das Modul verwendet ein Hochstromrelais mit einer Nennspannung von 250 V AC und 10 A sowie 30 V DC und 10 A. Die Kontakte sind für maximale Sicherheit und Zuverlässigkeit unabhängig verdrahtet. Es verfügt über eine Standardschnittstelle zur Erweiterung auf verschiedenen Entwicklungsboards. Schraubbefestigungslöcher ermöglichen eine einfache Installation und Kompatibilität mit verschiedenen Plattformen wie 51/AVR/ARM. Das Modul entspricht internationalen Sicherheitsstandards und verfügt über Isolationsschlitze sowohl im Steuer- als auch im Lastbereich. Es zeichnet sich durch ein doppelseitiges FR-4-PCB-Design und hochwertige SMD-Technologie aus. Die Relais-Aktionsanzeige leuchtet, wenn das Relais eingeschaltet ist, und erlischt, wenn es ausgeschaltet ist. Bei niedrigem Eingangssignalpegel sind der gemeinsame Anschluss und der Öffneranschluss geschlossen. Das Relais kann verschiedene Geräte und Lasten direkt steuern. Es verfügt über 8 Öffner- und 8 Schließerkontakte. Die blaue KF301-Klemmenleiste erleichtert den Anschluss an die Steuerleitung. Spezifikationen: Spannung: 5 V/12 V (optional) Modulabmessungen: 138 x 56 x 18,5 mm / 5,43 x 2,2 x 0,73 Zoll Gewicht: 115 g / 4,06 oz Lochdurchmesser: 3,1 mm / 0,12 Zoll Lochabstand: 131 x 49,5 mm / 5,16 x 1,95 Zoll Verdrahtungsplan: VCC: An den Pluspol der 12-V-Stromversorgung anschließen. GND: An den Minuspol der 12-V-Stromversorgung anschließen. IN1-IN8: Signaltrigger-Anschlüsse, aktiv niedrig. Relaisausgang: 12-polige Schnittstelle; alle Schnittstellen können für einfachen Benutzerzugriff direkt verbunden werden. NO1-NO8: Normalerweise offener Anschluss des Relais; das Relais ist vor der Aktivierung gesperrt und wird nach der Aktivierung mit COM kurzgeschlossen. COM1-COM8: Gemeinsamer Anschluss des Relais. NC1-NC8: Normalerweise geschlossener Anschluss des Relais; Vor der Aktivierung kurzgeschlossen (COM) und nach der Aktivierung in den Ruhezustand versetzt. Lieferumfang: 1 x Modul
