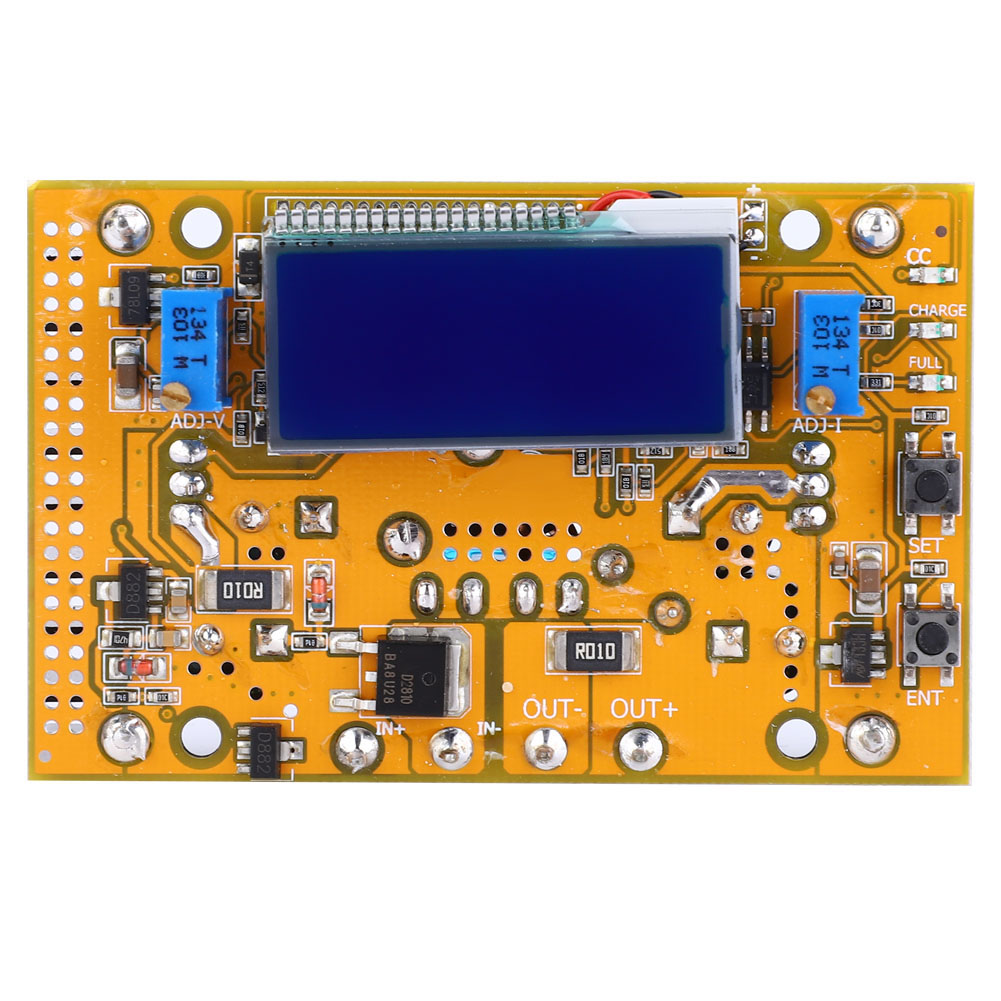

90w 4a Einstellbarer Dc-dc-aufwärtswandler Mit Step-up-netzteilmodul Und Dual-lcd-display Wdu6008

Willkommen in unserem Shop! Dieses nicht-isolierte Spannungsverstärkermodul ermöglicht die Anpassung von Spannung und Stromstärke für effizientes Laden Ihrer Akkus. Ausgestattet mit einer dualen Echtzeit-LCD-Anzeige für Spannung und Stromstärke bietet es eine klare Übersicht über die Betriebsparameter. Technische Daten: - Eingangsspannung: DC 10–32 V - Ausgangsspannung: DC 11–60 V, stufenlos einstellbar (empfohlen: 55 V nicht überschreiten) - Ausgangsstrom: max. 8 A (über 4 A: erhöhte Wärmeabfuhr) - Ausgangsleistung: max. 90 W mit natürlicher Kühlung, max. 150 W mit erhöhter Wärmeabfuhr - Konstanter Ausgangsstrom: 0,3–8 A - Betriebstemperatur: -40 °C bis +85 °C (bei zu hoher Umgebungstemperatur: erhöhte Wärmeabfuhr) Verlustleistung) - Betriebsfrequenz: 150 kHz - Umwandlungseffizienz: bis zu 95 % (abhängig von Spannungen, Strömen und Potenzialdifferenzen) - Verpolungsschutz am Eingang: ja - Rückstromschutz am Ausgang: ja - Ausgangsanzeige: Ladeanzeige - gelb während des Ladevorgangs, blau bei vollständiger Ladung - Modulabmessungen: 80 x 53 x 35 cm / 31,5 x 20,87 x 13,78 Zoll - Gewicht und Lieferumfang: 1 Modul, 1 Beutel mit Halterungen und Schrauben Hauptmerkmale: - Verpolungsschutz am Eingang und Rückstromschutz am Ausgang - Konstantstrom- und Konstantspannungsausgang für eine stabile Stromversorgung Ihrer elektronischen Geräte - Integrierte Kalibrierung für genaue Messungen (einmalige Kalibrierung bei der ersten Verwendung) Einstellungen Anleitung: - Spannungseinstellung: Stellen Sie im Leerlauf mit dem Potentiometer „Konstantspannung ADJ-V“ die gewünschte Ausgangsspannung ein. - Stromeinstellung: Schließen Sie eine Last an und stellen Sie mit dem Potentiometer „Konstantstrom ADJ-I“ den gewünschten Ausgangsstrom ein (Standardeinstellung über 2 A; für niedrigere Werte drehen Sie mehrmals gegen den Uhrzeigersinn). Wenn kein Konstantstrom benötigt wird, ist keine Einstellung erforderlich. Anzeigemodus: - F-0: Zeigt die Ausgangsspannung an - F-1: Zeigt die Eingangsspannung an - F-2: Zeigt abwechselnd Eingangs- und Ausgangsspannung an Kalibrierung: - Halten Sie im ausgeschalteten Zustand die Taste „Set“ gedrückt und schalten Sie das Gerät anschließend ein, um in den Spannungskalibrierungsmodus zu gelangen. Das LCD-Display blinkt. Lassen Sie die Taste „Set“ los und verwenden Sie die Tasten „Set“ zum Erhöhen und „Ent“ zum Verringern des Wertes, bis Sie den korrekten Wert erreicht haben. Die Einstellung wird nach 2 Sekunden automatisch gespeichert. Schalten Sie anschließend das Gerät aus, um den Vorgang abzuschließen. Farbanzeige: - Der Schaltstrom der Ladeanzeige ist standardmäßig auf das 0,1-fache des Ladestroms eingestellt. Während des Ladevorgangs nimmt der Strom allmählich ab und geht von Konstantstrom- zu Konstantspannungsladung über. Wenn der Ladestrom auf 1 A eingestellt ist und der Strom unter 0,1 A fällt, erlischt die gelbe Anzeige und die blaue leuchtet auf. Dies signalisiert, dass der Akku vollständig geladen ist. Dieses Modul eignet sich ideal zur Stromversorgung elektronischer Geräte mit stabiler Spannung und Stromstärke und bietet gleichzeitig einen robusten Schutz. Perfekt für Ihre DIY-Projekte, zum Laden von Akkus und für tragbare Stromversorgungen.
