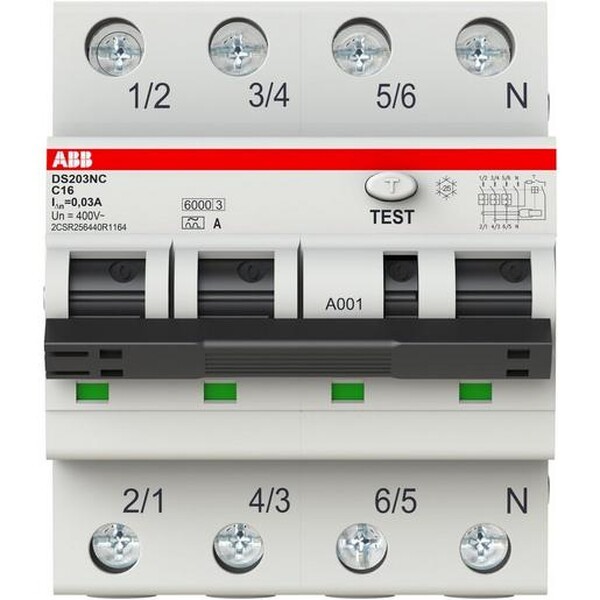

Abb Fi/ls 3n Ds203x A-c16/0,03 Apr (ds203nc C16 Apr30)

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Zahlreiche Zulassungen machen den DS203NC fit für den weltweiten Einsatz. Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 für RCDs in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 für MCBs in Industrieanwendungen. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10ms Kurzzeitverzögerung. DS203NC A Typ A ist 3polig geschützt (LS), 4polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden. Technische Details: Name Wert Type DS203NC C16 APR30 Hersteller Artikelnummer 2CSR256440R1164 Mitschaltender Neutralleiter ja Verschmutzungsgrad 2 Fehlerstrom-Typ A Geeignet für Unterputz-Installation nein Auslösecharakteristik C Spannungsart AC Stoßstromfestigkeit 3 Kilo-Ampere Anzahl der abgesicherten Pole 3 Frequenz 50/60 Hz Energiebegrenzungsklasse 3 Bemessungsspannung 400 V Schutzart (IP) IP2X Bemessungsfehlerstrom 0,03 A Bemessungsabschaltvermögen nach IEC 60947-2 6 Kilo-Ampere Breite in Teilungseinheiten 4 Polzahl (gesamt) 4 Bemessungsstrom 16 A Einbautiefe 69 mm Überspannungskategorie 3 Fehlauslöseschutz ja Mit Verriegelungsvorrichtung ja Bemessungsstoßspannungsfestigkeit Uimp 4 kV Bemessungsisolationsspannung Ui 500 V Anschließbarer Leiterquerschnitt mehrdrähtig 1 bis 25 mm² Umgebungstemperatur während des Betriebs -25 bis 55 ° Bemessungsabschaltvermögen nach EN 61009 6 Anschließbarer Leiterquerschnitt eindrähtig 25 mm² Abschaltcharakteristik kurzzeitverzögert Bemessungsschaltvermögen Icn nach EN 61009-1 6 Kilo-Ampere
