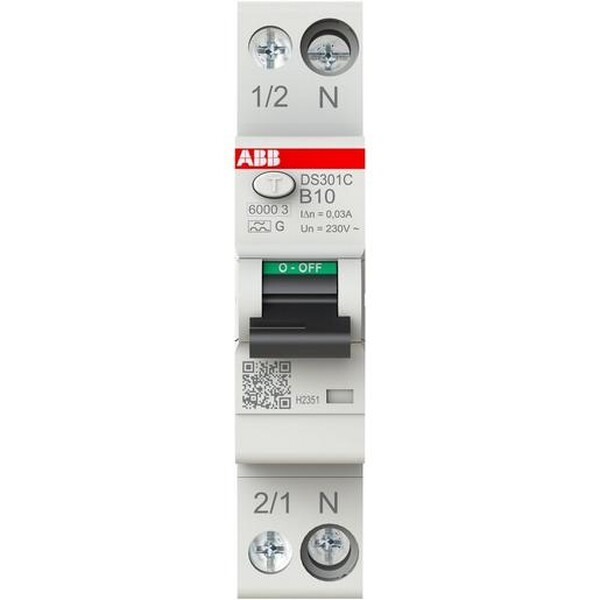

Abb Fi/ls-schalter (ds301c B10 G30)

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz, zusätzlichen Schutz und Brandschutz. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS301C Typ AG ist 1-polig geschützt (LS), 2-polig schaltend. Geprüft nach OVE E 8601. Technische Details: Name Wert Hersteller Artikelnummer 2CSR255463R1105 Type DS301C B10 G30 Frequenz 50 Hz Überspannungskategorie 3 Anschließbarer Leiterquerschnitt eindrähtig 1,5 bis 16 mm² Verschmutzungsgrad 2 Polzahl (gesamt) 1 Bemessungsfehlerstrom 0,03 A Schutzart (IP) IP20 Energiebegrenzungsklasse 3 Anzahl der abgesicherten Pole 1 Breite in Teilungseinheiten 1 Anschließbarer Leiterquerschnitt mehrdrähtig 1,5 bis 16 mm² Bemessungsschaltvermögen Icn nach EN 61009-1 6 Kilo-Ampere Auslösecharakteristik B Bemessungsabschaltvermögen nach EN 61009 6 Bemessungsstrom 10 A Abschaltcharakteristik unverzögert Bemessungsabschaltvermögen nach IEC 60947-2 6 Kilo-Ampere Bemessungsisolationsspannung Ui 500 V
