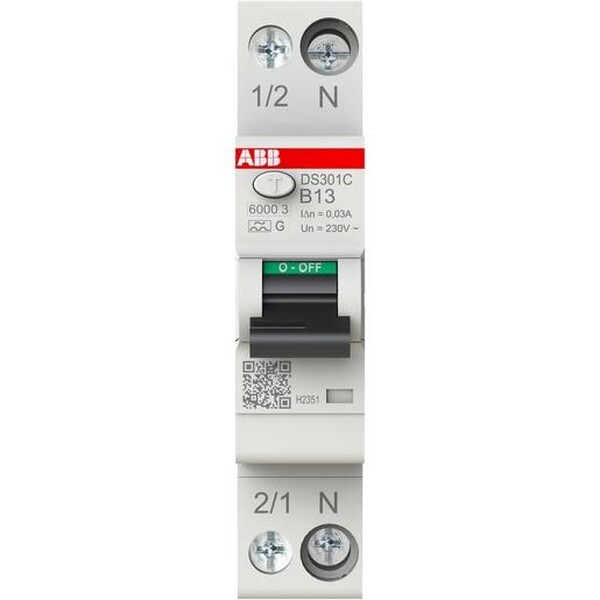

Abb Fi/ls-schalter (ds301c B13 G30)

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz, zusätzlichen Schutz und Brandschutz. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS301C Typ AG ist 1-polig geschützt (LS), 2-polig schaltend. Geprüft nach OVE E 8601. Technische Details: Name Wert Hersteller Artikelnummer 2CSR255463R1135 Type DS301C B13 G30 Anzahl der abgesicherten Pole 1 Abschaltcharakteristik unverzögert Breite in Teilungseinheiten 1 Polzahl (gesamt) 1 Bemessungsschaltvermögen Icn nach EN 61009-1 6 Kilo-Ampere Bemessungsfehlerstrom 0,03 A Bemessungsabschaltvermögen nach IEC 60947-2 6 Kilo-Ampere Frequenz 50 Hz Bemessungsabschaltvermögen nach EN 61009 6 Anschließbarer Leiterquerschnitt eindrähtig 1,5 bis 16 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 1,5 bis 16 mm² Energiebegrenzungsklasse 3 Auslösecharakteristik B Verschmutzungsgrad 2 Schutzart (IP) IP20 Bemessungsstrom 13 A Überspannungskategorie 3 Bemessungsisolationsspannung Ui 500 V
