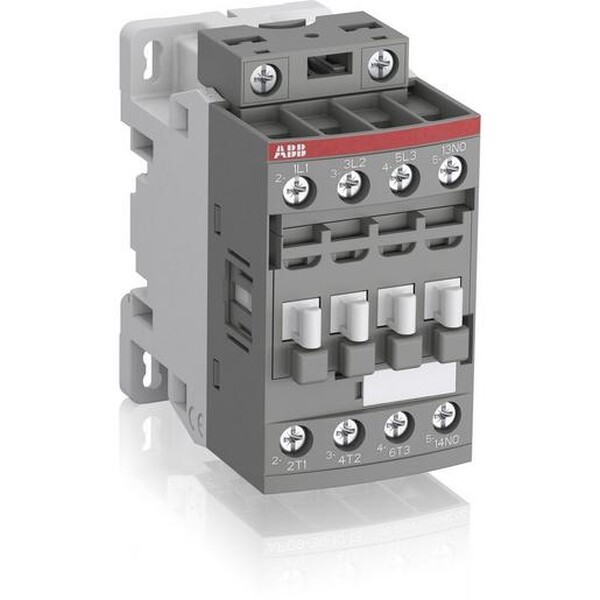

Abb Schütz 250-500v50/60hz-dc (af16-30-10-14)

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Technische Details: Name Wert Type AF16-30-10-14 Hersteller Artikelnummer 1SBL177001R1410 Anzahl der Öffner als Hauptkontakte 0 Bemessungsbetriebsstrom Ie bei AC-3, 400 V 16 A Anzahl der Hilfskontakte als Öffner 0 Anzahl der Hilfskontakte als Schließer 1 Anzahl der Schließer als Hauptkontakte 3 Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW Geeignet für Reiheneinbau nein Bemessungsbetriebsstrom Ie bei AC-1, 400 V 30 A Bemessungssteuerspeisespannung AC 50 Hz 250 bis 500 V Bemessungssteuerspeisespannung AC 60 Hz 250 bis 500 V Bemessungssteuerspeisespannung DC 250 bis 500 V Anschlussart Hauptstromkreis Schraubanschluss Spannungsart zur Betätigung AC/DC
