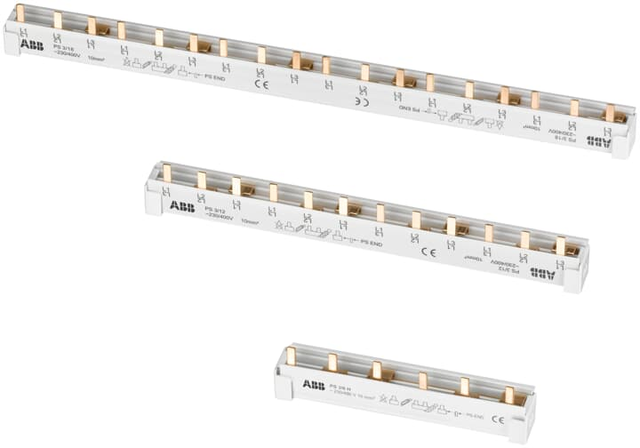

ABB Stotz S&J Phasenschiene PS4/60

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)Technische Datentr:nth-child(odd){background-color:lightgrey;}Anzahl der Phasen4Polzahl60Geeignet für Anzahl Geräte15Teilungsmaß17,5 mmQuerschnitt10 mm²Länge1056 mmBreite in Teilungseinheiten60Bemessungsdauerstrom Iu63 AAusführung des elektrischen AnschlussesStiftIsoliertjaBemessungsstoßspannung4,5 kVBedingter Bemessungskurzschlussstrom Iq25 kAMax. Bemessungsbetriebsspannung Ue690 VBemessungskurzzeitstromfestigkeit Icw25 kAGeeignet für Geräte mit N-LeiterneinGeeignet für Geräte mit HilfsschalterneinFarbegrauVerkaufseinheit1
