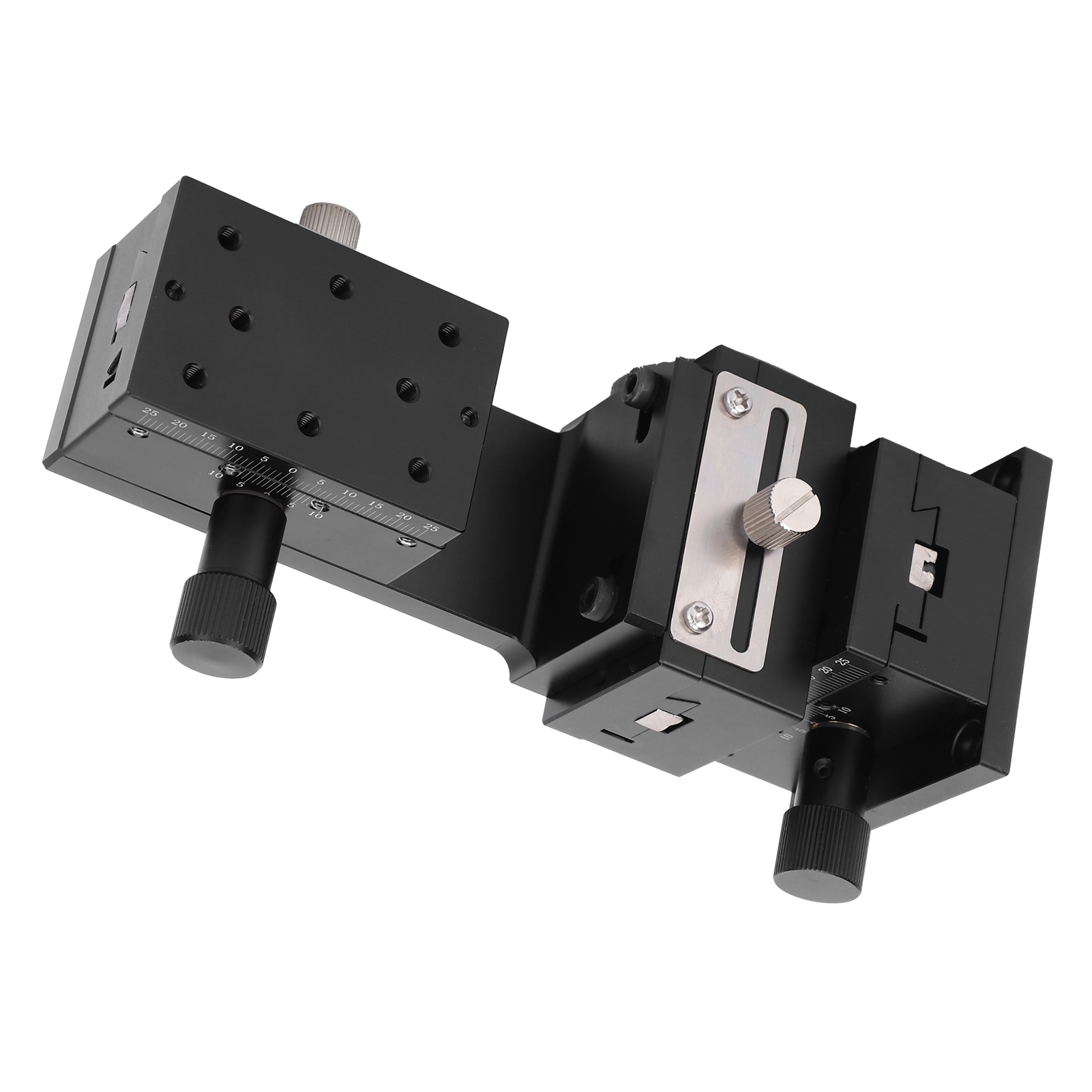

Abnehmbare Xyz-achsen-trimmplattform, Hochpräzise Manuelle Schwalbenschwanznut-feinjustierung 40 X 60 Mm / 1,6 X 2,4 Zoll

1. Das Hauptgehäuse besteht aus einer hochwertigen Aluminiumlegierung, die leicht, robust und abriebfest ist. Es arbeitet geräuscharm, ist kratzfest, stoßfest und korrosionsbeständig. 2. Die Steuerung erfolgt über einen Zahnrad-Drehgriff und die Führung in einer Schwalbenschwanznut. Dies gewährleistet hohe Genauigkeit, Stabilität, hohe Belastbarkeit und gleichmäßige Bewegungen. 3. Der Sicherheitsschutz im rechten Winkel sorgt für hohe Praktikabilität und Zuverlässigkeit. 4. Geeignet für optische Geräte, Messinstrumente, Halbleiterfertigungsanlagen, Mikroskope, Fotoausrüstung usw. 5. Die Oberfläche ist schwarz eloxiert und daher rostfrei und langlebig. Artikeltyp: XYZ-Achsen-Trimmplattform Gehäusematerial: Aluminiumlegierung (schwarz eloxiert) Farbe: Schwarz Modell: HBLX-A60 Tischflächengröße: ca. 40 x 60 mm Bewegungsrichtung: Vorwärts Gleitschiene: Zahnradführung Schienentyp: Schwalbenschwanznut Anzahl der Gewindebohrungen in der Tischplatte: 8 Stück Gewindebohrungsdurchmesser: ca. Gewindebohrung: 4 mm / 0,2 Zoll, Tiefe: ca. 6 mm / 0,2 Zoll, Belastbarkeit: 49 N (5 kgf), Hub: ±25 mm, Minimale Skala: ca. 0,01 mm / 0,0004 Zoll, Parallelität: 80 μm, Bewegungsparallelität: ≤0,08 mm / 30 mm, Bauart: Abnehmbar, Anwendung: Optische Geräte, Messgeräte, Halbleiterfertigungsanlagen, Prüfmaschinen, Mikroskope, Fotoausrüstung, Transportmaschinen, Bearbeitungsmaschinen, Medizintechnik, Druckmaschinen u. v. m. Anwendung: 1. Der mechanische Schiebetisch ist eine Hauptkomponente für die Vorschubbewegung. Er besteht aus dem Schiebetisch selbst, seinen beweglichen Teilen, Bremsen und weiteren Hilfsteilen. Entsprechend den Prozessanforderungen der bearbeiteten Teile werden ein Antriebskasten (mit Mehrachsenkasten), Bohrkopf, Ausdrehkopf, Fräskopf, Drehkopf usw. montiert, um verschiedene kombinierte Werkzeugmaschinen für Bohren und Aufweiten, Reiben, Plandrehen, Anfasen, Plandrehen, Fräsen, Bohren und Gewindeschneiden usw. zu bilden. Die Tieflochbearbeitung kann durch Konfiguration eines Stufenvorschubmechanismus auf dem Schiebetisch realisiert werden (der Stufenvorschubmechanismus wird nur für Spezifikationen unterhalb HJ32 verwendet). 2. Der Schiebetisch kann auf dem Seitengestell oder der Säule sowie auf dem Schräggestell montiert werden, um eine horizontale, vertikale oder geneigte kombinierte Werkzeugmaschine zu bilden. 1 x Schiebetisch, 1 x Handbuch
