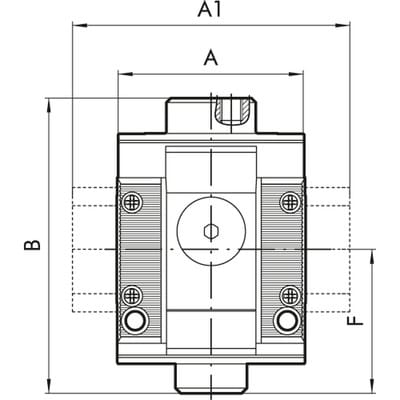

Absperrventil »SYNTESI«, pneumatisch, BG1, G 3/8 (5613V203)

Absperrventil »SYNTESI«, pneumatisch, BG 1, G 3/8, Abluft G 1/8, p1 = max. 15 bar, T = -10…50 °C, ohne Schalldämpfer. Diese Geräte trennen den pneumatischen Schaltkreis vom Hauptversorgungsanschluss. Es sind 3/2-Wegeventile, die in gesperrter Position den Schaltkreis entlüften. Somit sind Absperrventile für Wartungsarbeiten oder Fälle, bei denen die Zuluft an den Aktoren abgeschaltet werden muss, notwendig. Verfügbar als manuelle, pneumatische oder elektropneumatische Variante. Auf Anfrage auch als elektropneumatische Version mit externer Steuerluft erhältlich (für Anwendungen, bei denen der Druck in der Wartungseinheit außerhalb des Druckbereiches für die Betätigung der elektropneumatischen Ausführung liegt). Die handbetätigte Ausführung kann in der abgesperrten Position mit bis zu zwei (Baugröße 1) bzw. drei (Baugröße 2) Vorhängeschlössern gesichert werden. Alternativ ist auf Anfrage eine Ausführung mit einem Loch Ø 7 mm für ein einzelnes Schloss verfügbar. Vorn und hinten ist je ein Anschluss (G 1/8 bei Baugröße 1 und G 1/4 bei Baugröße 2), der für Manometer oder Druckschalter oder als zusätzliche Abnahme genutzt werden kann. Bei manuell und pneumatisch betätigten Absperrventilen ist ein Schalldämpfer im Lieferumfang nicht enthalten. Bei elektrisch betätigten Absperrventilen sind Spule, Stecker und Schalldämpfer im Lieferumfang nicht enthalten. ATEX-Ausführung auf Anfrage! A: 42,0 mm A1: 44,0 mm Abluft: G 1/8 Anschluss Ausgang: G 3/8 Anschluss Eingang: G 3/8 B: 66,0 mm BG: 1 Durchfluss 1: 1100 Nl/min Durchfluss 2: 1600 Nl/min Durchflussmenge der Entlüftung bei 6,3 bar: 500 Nl/min Durchflusswertmessung 1: P2 = 6,3 bar und Druckabfall Δp = 0,5 Durchflusswertmessung 2: P2 = 6,3 bar und Druckabfall Δp = 1 ba Eingangsdruck max.: 15 bar F: 32,2 mm Medium: Druckluft, neutrale Gase Serie: Syntesi Steuerdruck max.: 10 bar Steuerdruck min.: 3 bar Variant: MASTER-2573
