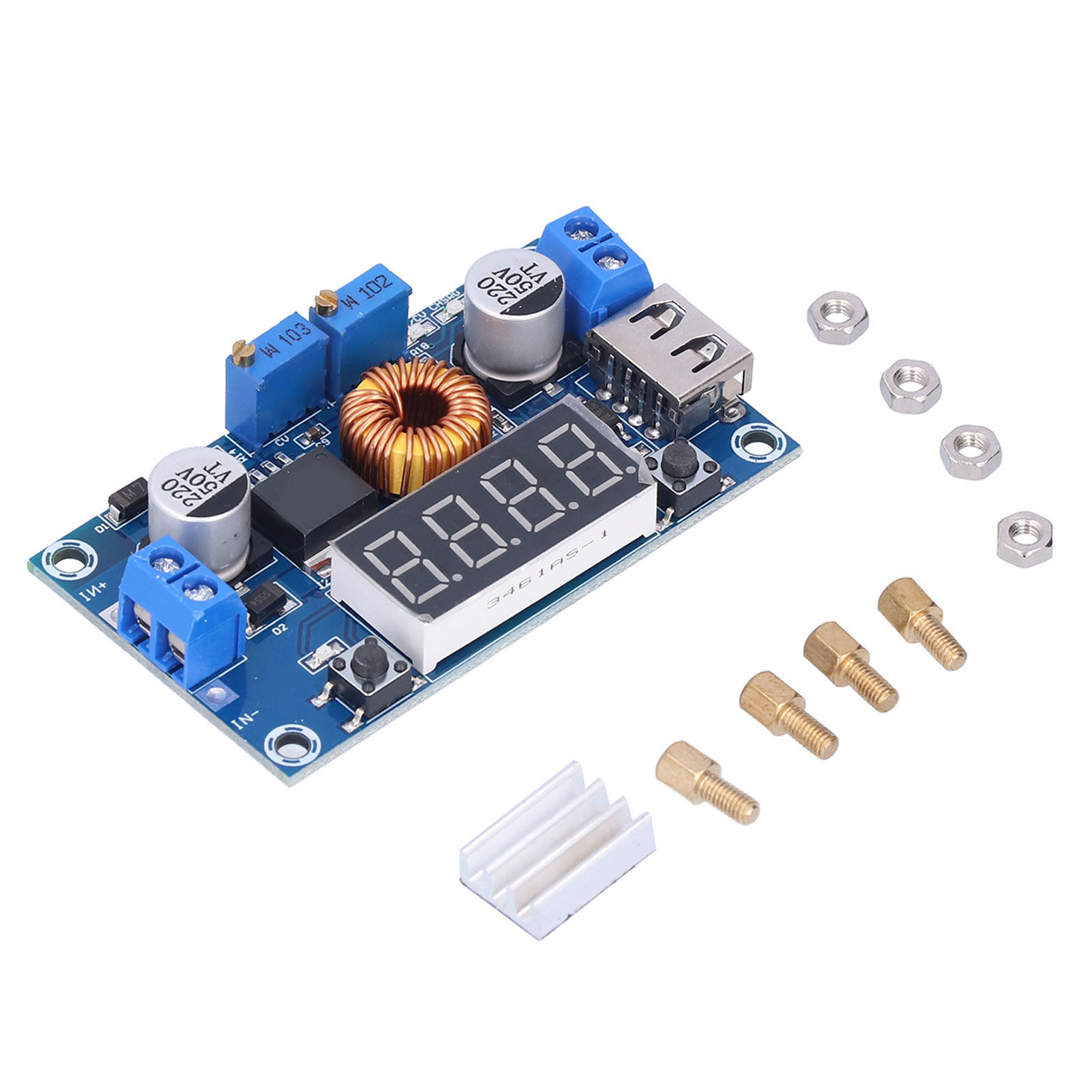

Abwärtswandlermodul, Konstantstrom-spannungswandler Mit 5a Usb-schnittstelle

1. Praktische Anwendung: Dieses Modul kann auch als Voltmeter, Amperemeter und Wattmeter verwendet werden. Dank seines übersichtlichen Displays und der einfachen Bedienung ist es ein hervorragender Ersatz für ein Multimeter. 2. USB-Schnittstelle: Über die integrierte USB-Schnittstelle können Sie Ihre digitalen Geräte einfach aufladen. Die USB-Ausgangsspannung entspricht der Modulspannung und beträgt nicht konstant 5 V. Bitte prüfen Sie die Kompatibilität, bevor Sie ein USB-Gerät laden. 3. Funktionalität: Dieses Modul kann als Standard-Abwärtswandler mit Überstromschutz, als Ladegerät für verschiedene Akkus und als Konstantstromtreiber für Hochleistungs-LEDs verwendet werden. 4. Zwei Betriebsmodi: Es stehen zwei Modi zur Verfügung: Konstantspannung und Konstantstrom. Eine Kontrollleuchte zeigt den aktiven Modus an. 5. Einfache Einstellung: Im Lithium-Akku-Lademodus können Sie die Haltespannung und den Ladestrom einstellen. Eine Kontrollleuchte zeigt den Ladestatus (laufend oder abgeschlossen) an. 6. Erhöhte Sicherheit: Dank des Überstromschutzes ist das Modul am Ausgang vor Kurzschlüssen geschützt. 7. Hohe Genauigkeit: Das integrierte Voltmeter und Amperemeter sind selbstkalibrierend und gewährleisten so optimale Genauigkeit. Produkttyp: Abwärtswandler-Modul. Eingangsspannung: 5–36 V. Ausgangsspannung: 1,25–32 V, stufenlos einstellbar. Ausgangsstrom: Einstellbar, maximal 5 A (4,5 A empfohlen). Ausgangsleistung: Maximal 75 W (50 W empfohlen; Leistung bei großen Spannungsdifferenzen reduzieren). Betriebstemperatur: -40 °C bis +85 °C. Betriebsfrequenz: 180 kHz. Wirkungsgrad: Bis zu 96 %. Kurzschlussschutz: Ja. Überhitzungsschutz: Ja (automatische Abschaltung bei Überhitzung). Verpolungsschutz: Nicht vorhanden (ggf. eine Hochstromdiode in Reihe mit dem Eingang schalten). Montage: 4 Schrauben, ca. 3 mm. Verdrahtung: Löten oder mit einer Drahtklemme; V IN ist der Eingang, V OUT ist der Ausgang. Länge: ca. Breite: ca. 68,2 mm / 2,7 Zoll; Höhe: ca. 38,8 mm / 1,5 Zoll; Höhe: ca. 15 mm / 0,6 Zoll. Gebrauchsanweisung: 1. Verwendung wie bei einem herkömmlichen Abwärtswandler mit Überstromschutz: A. Drücken Sie die rechte Taste, um das Digitalmultimeter auf Ausgangsspannungsanzeige einzustellen. Stellen Sie anschließend mit dem Konstantspannungspotentiometer die gewünschte Ausgangsspannung ein. B. Stellen Sie das Digitalmultimeter auf Ausgangsstromanzeige ein und überbrücken Sie den Ausgangsanschluss des Moduls direkt (verwenden Sie hierfür einen dicken Draht). Stellen Sie anschließend mit dem Konstantstrompotentiometer den Strom so ein, dass der voreingestellte Überstromschutzwert erreicht wird. (Beispiel: Zeigt das eingebaute Amperemeter 4 A an, ist der maximale Strom des Moduls auf 4 A begrenzt, und die rote Kontrollleuchte leuchtet auf, sobald der Strom 4 A erreicht.) C. Schließen Sie die Last an und schalten Sie das Modul ein. 2. Verwendung als Batterieladegerät: Das Modul ohne Konstantstromfunktion kann nicht zum Laden von Batterien verwendet werden. Dies liegt daran, dass die Spannungsdifferenz zwischen der entladenen Batterie und dem Ladegerät sehr groß ist; der Ladestrom wäre zu hoch und würde die Batterie beschädigen. Daher ist es notwendig, die Batterie zunächst mit einem Konstantstrom zu laden. Sobald ein bestimmter Ladezustand erreicht ist, schaltet das Modul automatisch in den Konstantspannungs-Lademodus. A. Ermitteln Sie die Haltespannung und den Ladestrom der Batterie. (Für eine 3,7 V/2200 mAh Lithium-Batterie beträgt die Haltespannung 4,2 V und der maximale Ladestrom 1C bzw. 2200 mA.) B. Stellen Sie im Leerlauf die Digitalanzeige des Moduls auf die Ausgangsspannung ein und justieren Sie das Konstantspannungspotentiometer so, dass die Ausgangsspannung die Haltespannung erreicht. C. Stellen Sie das Digitalmultimeter auf die Ausgangsstromanzeige ein und überbrücken Sie den Ausgang des Moduls direkt (verwenden Sie hierfür einen dicken Draht). Stellen Sie anschließend das Konstantstrompotentiometer so ein, dass der Stromwert den voreingestellten Ladestromwert erreicht. D. Der Standardladestrom beträgt 0,1 A. (Der Batteriestrom nimmt während des Ladevorgangs allmählich ab und geht von Konstantstrom- zu Konstantspannungsladung über. Wenn der Ladestrom auf 1 A eingestellt ist und der Strom unter 0,1 A fällt, erlischt die blaue LED und die grüne LED leuchtet auf: Die Batterie ist dann vollständig geladen.) e. Schließen Sie die Batterie an und starten Sie den Ladevorgang. (In den Schritten 1, 2, 3 und 4 ist der Eingangsanschluss mit dem Netzteil verbunden, der Ausgangsanschluss ist jedoch nicht mit der Batterie verbunden, wenn keine Last anliegt.) 3. Verwendung als Konstantstromtreiber für LEDs: A. Ermitteln Sie den Betriebsstrom und die maximale Betriebsspannung, die zum Betrieb der LED erforderlich sind. B. Stellen Sie bei leerer Last das Digitalmultimeter auf die Anzeige der Ausgangsspannung ein und justieren Sie das Konstantspannungspotentiometer so, dass die Ausgangsspannung die Betriebsspannung der LED errei
