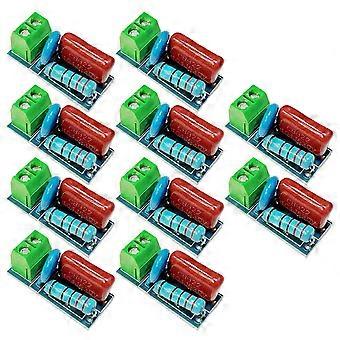

Ac/dc 5v-400v Rc-schutzwiderstand Überspannungsabsorptions-/snubber-modul Relaiskontaktschutz

Geeignet für induktive Lasten von 5–400 V (AC oder DC, Last unter 1000 W) zum Schutz von Relaiskontakten oder Thyristoren. Der RC-Absorptionskreis absorbiert die induzierte elektromotorische Kraft der induktiven Last. Ein Varistor verhindert, dass übermäßige Spannungsschwankungen und Ströme zum Verkleben der Relaiskontakte führen. Der Schaltkreis bietet Störfestigkeit. Crimp-Anschlüsse erleichtern die Verdrahtung. Beschreibung: Der RC-Absorptionskreis, auch RC-Snubber-Schaltung genannt, ist eine Schaltung, bei der Widerstände und Kondensatoren in Reihe und parallel zu Schaltelementen geschaltet sind. Er dient zur Verbesserung der Spannungs- und Stromkurvenformen von elektronischen Leistungselektronikgeräten beim Ein- und Ausschalten. Das RC-Absorptionsschaltungsmodul verhindert, dass die beim Ein- und Ausschalten induktiver Lasten entstehende induzierte elektromotorische Kraft Schaltgeräte wie Relais und Thyristoren beschädigt. Dadurch werden elektromagnetische Störungen vermieden und die Störfestigkeit des Mikrocontrollers erhöht. Produktgröße: 30 x 13 x 12 mm / 1,18 x 0,51 x 0,47 Zoll. Farbe: Wie abgebildet. Material: Kunststoff + Metall. Packungsinhalt: 10 x Relaiskontaktschutz AC/DC 5 V–400 V RC-Schutzwiderstand. Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild geringfügig von der tatsächlichen Farbe abweicht. Die Messabweichung beträgt +/- 1–3 cm.
