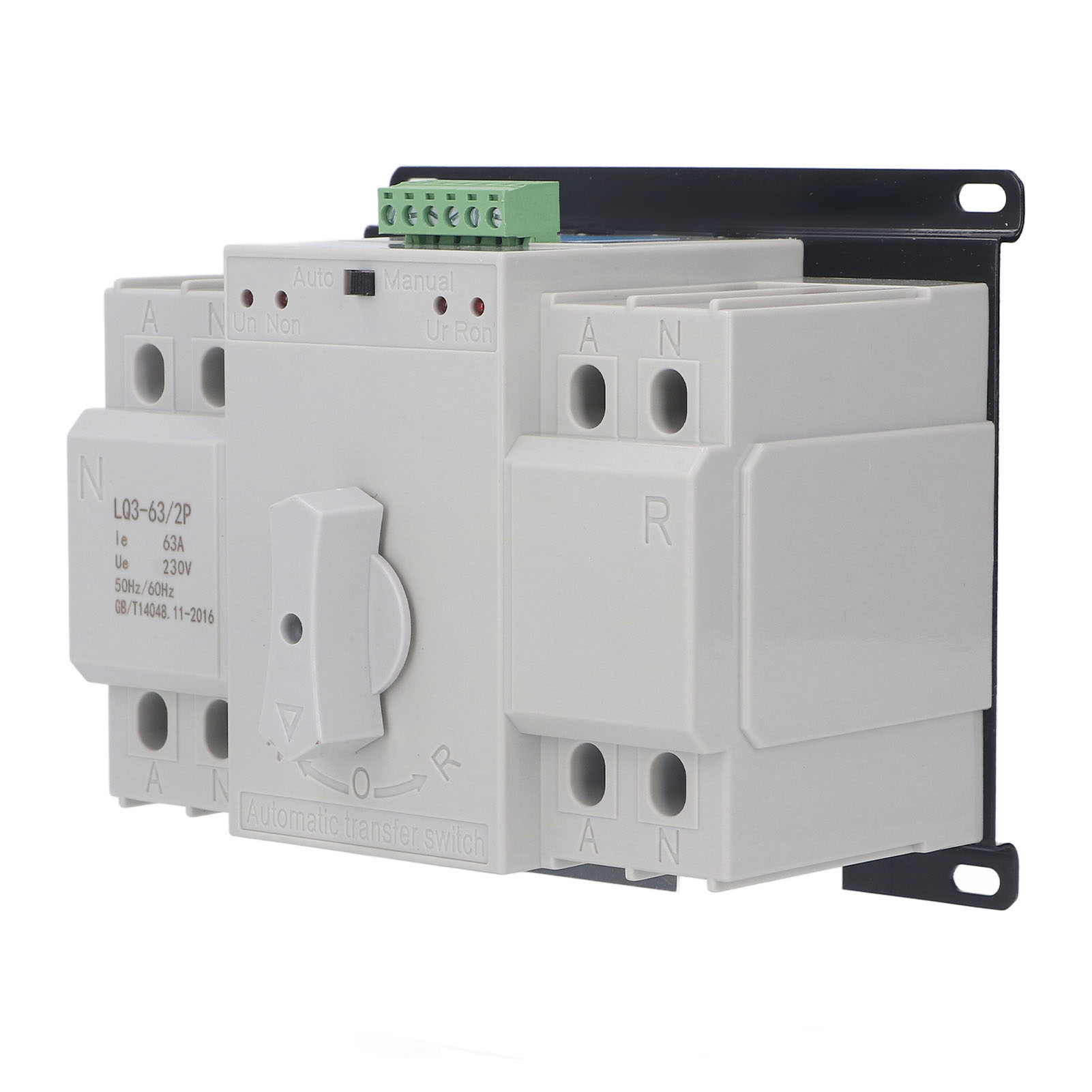

Ac230v 63a 2p Automatischer Umschalter Für Elektrische Geräte

1. Produktstruktur: Bestehend aus zwei Leitungsschutzschaltern und deren Zubehör (Hilfskontakt, Alarmkontakt), einem mechanisch verriegelten Übertragungsgerät, einer Steuerung usw. 2. Funktionsprinzip: Bei Stromausfall verbindet der Schalter automatisch einen oder mehrere Laststromkreise mit einer anderen Stromquelle, um den Weiterbetrieb der normalen Laststromkreise sicherzustellen. 3. Einzelmotorantrieb: Der Schalter wird von einem einzigen, stabilen und leisen Motor mit mechanischer und elektrischer Verriegelung für hohe Schaltsicherheit angetrieben. 4. Schutzschaltungen: Der Doppelleistungsschalter ist gegen Kurzschlüsse, Überlast und Unterspannung geschützt. Er verfügt außerdem über einen Brandschutz, einen Doppelausgang und ein Schließsignal für optimale Betriebssicherheit. 5. Anwendungsbereiche: Besonders geeignet für Beleuchtungs- und Kleinmotorsteuerungen, wird er in Bürogebäuden, Einkaufszentren, Banken, Bahnhöfen, Krankenhäusern und anderen Beleuchtungsanlagen eingesetzt. Technische Daten: Artikeltyp: Automatischer Netzumschalter Modell: LQ3-63 2P Material: PC Nennspannung: 230 V Spulenspannung: 220 V Nennstrom: 63 A Frequenz: 50/60 Hz Technische Daten: 2-poliges Schaltvermögen: 35 kA ATSE: Klasse CB Nennstrom: 63 A Abmessungen: ca. 155 × 135 × 114 mm Funktionsprinzip: Die Steuerung und der Antriebsmechanismus dieser Serie werden mit 220 V Wechselstrom betrieben. Das Versorgungssignal hängt von der A-Phase und dem N-Leiter des Eingangsanschlusses des Haupt- oder Not-Schalters ab. Im Automatikmodus schließt der Hauptschalter zuerst, sobald die Spannung an Phase A und Leiter N des Hauptschalters normal ist (190–240 V AC), unabhängig von der Spannung an den Hauptstromversorgungen B und C sowie den Notstromschaltern A, B, C und N. Gleichzeitig leuchten die Betriebsanzeige und die Kontrollleuchte für den geschlossenen Stromkreis auf. Liegt an den Eingangsleitungen A und N des Hauptschalters keine Spannung an, bleibt die Versorgung der Notstromschalter A und N normal. Unabhängig von der Spannung an den Haupt- und Notstromschaltern B und C schaltet die duale Stromversorgung in den geschlossenen Notstrombetrieb. Die Betriebsanzeige und die Kontrollleuchte für den geschlossenen Notstromkreis leuchten auf. Im manuellen Modus kann unabhängig vom Betriebszustand der Haupt- und Notstromversorgung in den manuellen Modus gewechselt werden. In diesem Modus müssen sowohl die manuelle als auch die automatische Taste auf „Manuell“ gestellt sein. Wird der Hebel im Uhrzeigersinn bis zum Anschlag gedreht, öffnet der Not-Aus-Schalter R und der Haupt-Leistungsschalter N schließt. Wird der Griff gegen den Uhrzeigersinn bis zum Anschlag gedreht, schließt der Not-Aus-Schalter R und der Haupt-Leistungsschalter N öffnet. Lieferumfang: 1 x Automatischer Umschalter, 1 x Bedienungsanleitung. Hinweis: Installationsbedingungen: 1. Die maximale Umgebungstemperatur darf 40 °C nicht überschreiten und die minimale Temperatur darf nicht unter … liegen. 2. Die maximale Temperatur darf 5 °C nicht überschreiten und die Durchschnittstemperatur über 24 Stunden darf 35 °C nicht überschreiten. 3. Die Höhe des Installationsortes darf 2.000 m nicht überschreiten. 4. Bei einer maximalen Temperatur von 40 °C darf die relative Luftfeuchtigkeit am Installationsort 50 % nicht überschreiten. Bei 5 °C ist die relative Luftfeuchtigkeit hoch; beispielsweise beträgt sie bei 25 °C 90 %. Aufgrund von Temperaturschwankungen sind spezielle Maßnahmen zur Vermeidung von Kondenswasserbildung auf der Produktoberfläche erforderlich. 4. Geringe Umweltbelastung, keine nennenswerten Vibrationen und Stöße, keine korrosiven Umgebungen, keine nennenswerten Mengen an Staub, leitfähigen Partikeln und gefährlichen explosiven Stoffen, keine nennenswerten elektromagnetischen Störungen.
