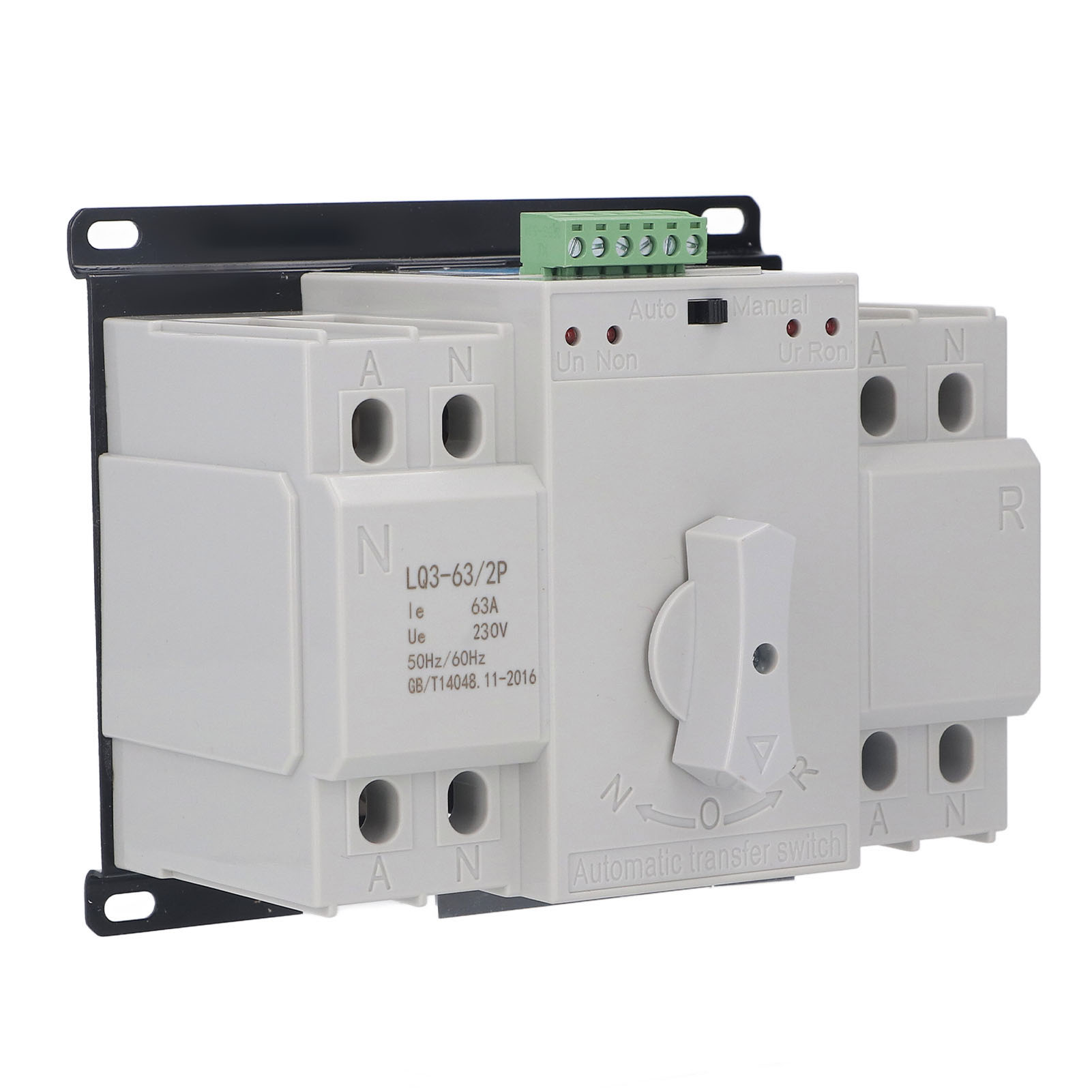

Ac230v 63a 2p Automatischer Umschalter Mit Doppelter Stromversorgung Für Elektrische Geräte

1. Produktstruktur: Bestehend aus zwei Leitungsschutzschaltern und deren Zubehör (Hilfskontakt, Alarmkontakt), mechanischer Verriegelungseinheit, Steuerung usw. 2. Funktionsprinzip: Bei Stromausfall schaltet das System automatisch einen oder mehrere Lastkreise vom Netzteil auf einen anderen um, um die Stromversorgung der verbleibenden Lastkreise sicherzustellen. 3. Einzelmotorantrieb: Der Umschalter wird von einem einzelnen Motor angetrieben, arbeitet stabil und geräuschlos und verfügt über eine mechanische und elektrische Verriegelung für hohe Umschaltsicherheit. 4. Schutzfunktionen: Der Umschalter bietet Schutz vor Kurzschluss, Überlast und Unterspannung sowie Brandschutz, zwei Ausgänge und ein Schließsignal für einen sicheren Betrieb. 5. Breites Anwendungsspektrum: Besonders geeignet für Beleuchtungs- und Kleinmotorsteuerungsgeräte, z. B. für Bürogebäude, Einkaufszentren, Banken, Bahnhöfe, Krankenhäuser und andere Beleuchtungskreise. Artikeltyp: Automatischer Umschalter Modell: LQ3-63 2P Material: PC Nennspannung: 230 V Spulenspannung: 220 V Nennstrom: 63 A Frequenz: 50/60 Hz Spezifikation: 2-polig Schaltvermögen: 35 kA ATSE: Klasse CB Nennstrom: 63 A Größe: Ca. 155 x 135 x 114 mm Funktionsprinzip: Der Dual-Power-Controller und der Antriebsmechanismus dieser Serie werden mit 220 V Wechselstrom betrieben. Das Leistungssignal hängt von der A-Phase und dem N-Leiter des Eingangsanschlusses des Hauptschalters oder des Standby-Schalters ab. Im Automatikbetrieb der Dual-Stromversorgung schließt der gemeinsame Schalter bevorzugt, sobald die Eingangsspannung an Phase A und Leitung N des gemeinsamen Schalters normal ist (AC 190–240 V). Dies gilt unabhängig davon, ob die Spannung an den Hauptstromversorgungen B und C sowie an den Standby-Schaltern A, B, C und N normal ist. Gleichzeitig leuchten die Betriebsanzeige und die Anzeige für den geschlossenen Zustand des gemeinsamen Schalters. Liegt an den Eingangsleitungen A und N des gemeinsamen Schalters keine Spannung an, ist der Eingang der Standby-Schalter A und N normal. Unabhängig davon, ob die Spannung an den Haupt- und Standby-Schaltern B und C normal ist, schaltet die Dual-Stromversorgung in den Standby-Modus. Die Betriebsanzeige und die Standby-Anzeige leuchten. Im manuellen Betrieb kann die Dual-Stromversorgung unabhängig von der Spannung an Haupt- und Standby-Stromversorgung manuell bedient werden. Im manuellen Betrieb müssen sich die Tasten für den manuellen und automatischen Betrieb in der Position „Manuell“ befinden. Durch Drehen des Hebels im Uhrzeigersinn bis zum Anschlag wird der Standby-Leistungsschalter R abgeschaltet und der Hauptstrom-Leistungsschalter N geschlossen. Wird der Griff gegen den Uhrzeigersinn in Richtung der Klemme gedreht, schließt der Notstrom-Leistungsschalter R und der Netzstrom-Leistungsschalter N wird getrennt. 1 x Automatischer Umschalter, 1 x Bedienungsanleitung
