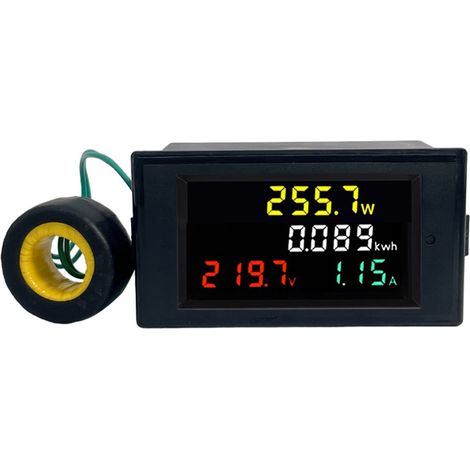

Ac40-300v 100a Multifunktionaler Leistungsmonitor Mit Farb-lcd-digitalanzeige

Das Multifunktions-Digitalmultimeter D69-2049 zeigt gleichzeitig die gemessene Wechselspannung, den Wechselstrom, die Wirkleistung, die Strommenge und die elektrische Energie an. Der Bildschirm verfügt über einen hochauflösenden Farbbildschirm mit Flüssigkristalle mit einem weiten Betrachtungswinkel von 178°. Gebrauchsanweisung und wichtigste technische Indikatoren 1. Messgenauigkeit: 1 % ± 2 Ziffern 2. Messbereich: Wechselspannung: AC40,0–300,0 V (Benutzer können bei der Bestellung einen geeigneten Bereich entsprechend ihren Bedürfnissen auswählen). Wechselstrom: AC0-99,99 A, aktuelle Anzeigeauflösung beträgt 0,01 A, wenn sie 100 A überschreitet, wird 100,0 A angezeigt 3. Wirkleistung: 40–300 V, Anzeigebereich 0–30.000 W, 200–450 V, Anzeigebereich 0–45.000 W, Anzeigeauflösung zwischen 0–9999,9 W beträgt 0,1 W, [der Rest ist 1 W] 4. Leistung: Anzeigebereich: 0-10000 kWh zeigt 9999,999 an, über 10 kWh zeigt 00000,99 kWh an, maximale Anzeige 9999999 kWh 5. Messgeschwindigkeit: 2 Mal pro Sekunde 6. Abmessungen: 79*43*48mm 7. Einbaugröße: 76*39mm 8. Backup-/Speicherfunktion: Wenn der Strom während der Nutzung des Messgeräts ausgeschaltet wird, wird der kumulierte Wert des Zählerstroms automatisch gespeichert (vorherige Stromdaten gehen nicht verloren) 9. (100-A-Transformator-Lochdurchmesser 15,5 mm) kann den nationalen Standard von 21–25 mm² (mm) Standard-Kupferdrahtdurchgang erfüllen. 10. Der Leiterdraht des Sekundärendes des Transformators kann je nach Installationsabstand des Geräts um etwa 0,5 bis 3,5 Meter verlängert werden (0,3 Meter quadratischer Draht oder gewöhnlicher Glühbirnendraht können ohne Beeinträchtigung verwendet werden). die Genauigkeit der Messung). So verwenden Sie es und melden sich an 1. Verbinden Sie das sekundäre Ende (grüner Draht) des mit dem Instrument gelieferten Stromwandlers mit dem blauen Anschluss des Instruments und führen Sie den Messschleifendraht durch das zentrale runde Loch des Stromwandlers. 2. Schließen Sie das Spannungsmesskabel an den grünen Anschluss des Messgeräts an, messen Sie dann die Spannung wie oben und beginnen Sie mit dem Ablesen der Messergebnisse. 3. Sobald das Gerät eingeschaltet ist, zeigt das Instrument den Messwert an. 4. Halten Sie die Reset-Taste auf der Vorderseite des Messgeräts 5 Sekunden lang gedrückt, um den akkumulierten Leistungswert des Messgeräts auf Null zurückzusetzen. 5. Extreme Arbeitsbedingungen: Betriebstemperatur: -10~+50℃ Betriebsfeuchtigkeit: 10 bis 80 % (nicht kondensierend) Arbeitsdruck: 80–106 kPa Sonneneinstrahlung: Keine direkte Sonneneinstrahlung Vorsichtsmaßnahmen 1. Um die Netzspannung (110 V AC bis 220 V AC) zu messen, überprüfen Sie bitte die Spannung zwischen 40 und 300 V AC. Um die Netzspannung (380 V AC) zu messen, prüfen Sie bitte die Spannung zwischen 200 und 450 V AC. Wenn Sie AC200-450V prüfen Bei der Bestellung ist das Spannungsmessgerät für das 220V-Netz ungenau! Denken Sie daran! 2. Die Verkabelung der Spannungseingangsklemme (grün) und der Sekundäreingangsklemme des Stromwandlers (blau) darf nicht falsch angeschlossen werden, da sonst das Gerät beschädigt wird! 3.AC200-450V ist nur für reine Wechselstrom-Netzstromversorgung mit 50–60 Hz geeignet und kann nicht für Messungen am Rechteckwellen-Wechselrichterausgang und korrigierten Sinuswellenkreis verwendet werden, da sonst das Instrument definitiv durchbrennt! 4.AC80-300V kann für Messungen an Schaltkreisen zur Auswahl nicht positiver Wellen verwendet werden [z. B.: Rechteckwellen- und modifizierte Wellenwechselrichter, Frequenzumrichter, Sanftanlaufmotoren mit variabler Frequenz und andere Geräte] 5. Achten Sie bei der Installation des Instruments darauf, nicht auf den LCD-Bildschirm zu drücken! Andernfalls ist der Code möglicherweise unlesbar oder verzerrt.
