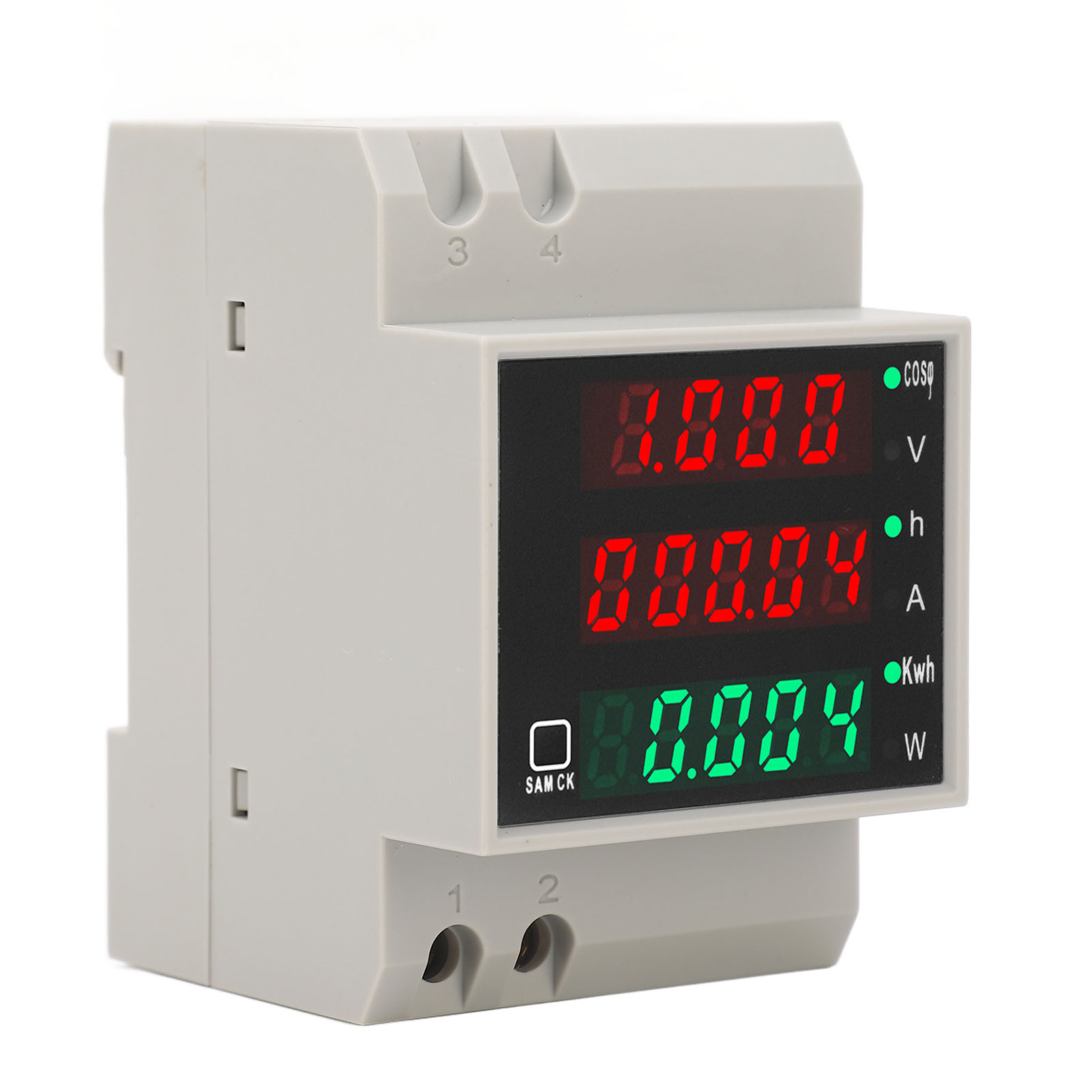

Ac80–300v 100a Din-schienen-leistungsmesser Mit Digitalanzeige, Spannung, Stromstärke, Zeit, Leistung (kwh), Multifunktions-voltmeter

1. Datenumschaltung mit einem Klick: Dieser Stromzähler zeigt die gemessene Wechselspannung, Stromstärke, Zeit, Leistung, Energie und kWh an. Rote und grüne LEDs erleichtern das Ablesen der Werte. Durch Drücken der Taste SAM CK wird der Leistungsfaktor angezeigt. Die entsprechende rote LED leuchtet basierend auf den Messwerten für die kumulierte Zeit (h) und Leistung (kWh) auf. 2. 1 % Messgenauigkeit: Dieser einphasige Stromzähler verwendet hochwertige, flammhemmende PC-Materialien und präzise Chips und ist daher sicher in der Anwendung. Die Genauigkeit beträgt 1 % ± 2 Bit, die Messgeschwindigkeit 2 Messungen pro Sekunde. 3. Einfache Bedienung: Der DIN-Schienen-Wechselspannungs- und Amperemeter zeigt gleichzeitig Wechselspannung und -stromstärke an. Bei Stromstärken unter 99,9 A führen Sie einfach den Draht durch die Öffnung auf der rechten Seite des Geräts, um die Wechselstromstärke zu messen. 4. Datenspeicherung und Nullstellung: Die Nullstellung der Daten erfüllt verschiedene Messanforderungen. Wenn das Messgerät Energie anzeigt, halten Sie die Taste SAM CK fünf Sekunden lang gedrückt, um das Messgerät zurückzusetzen. Nach einem Stromausfall werden der elektrische Energiewert und der kumulierte Energiewert automatisch gespeichert. Nach dem Wiederherstellen der Stromversorgung setzt das Gerät die Datenerfassung fort. 5. VIELSEITIGE ANWENDUNG: Dieses Wechselstrommessgerät verfügt über einen eingebauten Transformator in der Führungsschiene und kann einen maximalen Laststrom von 100 A bewältigen. Es eignet sich für Bereiche wie Schulen, Einkaufszentren, Privathaushalte, Industrie, Labore usw. Artikeltyp: DIN-Schienen-Leistungsmesser Modell: SDM004 Material: PC Messgenauigkeit: 1 % ± 2 Anzeige: Spannungsanzeige 4-stellig, rote 0,31-Zoll-LED-Nixie-Röhre; Strom- und Zeitkumulativanzeige 5-stellig, rote 0,31-Zoll-LED-Nixie-Röhre zeigt die Wirkleistung an. Die Anzeige der elektrischen Energie (elektrischer Wert) erfolgt über eine 5-Bit-LED-Nixie-Röhre (0,31 Zoll, grün). Wechselspannung: AC 80–300 V. Wechselstrom: AC 0–100 A (die Stromanzeigeauflösung beträgt 0,01 A bei Strömen unter 100 A und 0,1 A bei Strömen über 100 A; der Messbereich schaltet automatisch um). Wirkleistung: 0,0–30.000 W (Messspannung AC 80,0–300,0 V), 0,0–45.000 W (AC 200,0–450,0 V). Elektrische Energie: 0,000–999.999 kWh. Zeitakkumulation: 0,00–999,59 h. Leistungsfaktor: 1,000–0,000. Messgeschwindigkeit: ca. 2 Messungen pro Sekunde. Montageart: Schienenmontage. Betriebstemperatur: -10 °C bis +60 °C. Betriebsfeuchtigkeit: 10 %. Betriebsdruck: 80 bis 106 kPa (ohne Kondensation) bis 80 % relative Luftfeuchtigkeit. Sonneneinstrahlung: Nicht direkter Sonneneinstrahlung aussetzen. 1. Schließen Sie die Messspannung an die Klemmen 1 und 2 unten links am Gerät an. 2. Der eingebaute Transformator wird gemäß dem Schaltplan in Abbildung 1 verdrahtet. Die Drähte des Messkreises werden durch die runde Öffnung an der Unterseite des Geräts geführt. Die Einführrichtung kann je nach Anwendungsfall frei gewählt werden. Die Einführrichtung kann entweder von der unteren Öffnung nach oben oder von der oberen Öffnung nach unten verlaufen. Unterschiedliche Einführrichtungen haben keinen Einfluss auf die Messergebnisse. 3. Nach dem Einschalten zeigt das Gerät Spannung (V), Stromstärke (A) und Wirkleistung (W) an. Die rote LED-Anzeige rechts neben dem jeweiligen Anzeigefenster leuchtet auf und signalisiert die entsprechende Anzeigefunktion. 4. Drücken Sie die Taste (SAM CK) rechts am Armaturenbrett, um die drei angezeigten Funktionen auf Leistungsfaktor, Zeitakkumulation (h) und elektrische Energie (kWh) umzuschalten. Die grüne LED-Anzeige rechts neben dem entsprechenden Anzeigefenster leuchtet auf und signalisiert die jeweilige Anzeigefunktion. 5. Drücken Sie die Taste (SAM CK) erneut, um die Anzeigefunktion des Geräts wieder auf Spannung (V), Stromstärke (A) und Wirkleistung (W) umzuschalten. 6. Um die Messung der elektrischen Energie und die Zeitmessung zurückzusetzen (Messung ab 0), schalten Sie die Messfunktion auf „elektrische Energiemessung“ um. Die grüne Anzeige rechts neben dem Display leuchtet auf. Halten Sie nun die Taste (SAM CK) 5 Sekunden lang gedrückt, bis sowohl die Anzeige für elektrische Energie als auch für die Zeitmessung 0 anzeigt. Lassen Sie die Taste los, um die Messung für elektrische Energie und Zeitmessung wieder bei 0 zu starten. Die Daten für elektrische Energie und Zeitmessung werden bei Stromausfall automatisch gespeichert. Das heißt, wenn die Messspannung unterbrochen oder die Stromversorgung abgeschaltet wird, speichert das Gerät automatisch die aktuellen Messdaten. Sobald die Messspannung wiederhergestellt ist, setzt das Gerät die Datenerfassung mit den zuvor gespeicherten Daten fort. Lieferumfang: 1 x Messgerät, 1 x Bedienungsanleitung
