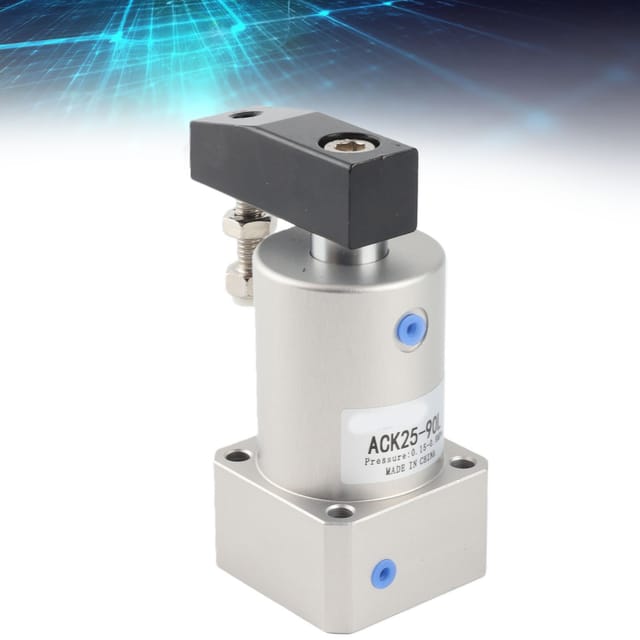

Ack25-90r/l Ack25-90l Drehwinkel-presszylinder

Willkommen in unserem Shop! Dieses Produkt ist ein doppeltwirkender pneumatischer Drehzylinder mit Winkelklemmfunktion. Er ist für zuverlässige und langlebige Leistung in verschiedenen industriellen Anwendungen konzipiert. Hauptmerkmale: - Doppeltwirkender pneumatischer Drehzylinder mit Winkelklemmung - Innendurchmesser: ca. 25 mm (0,98 Zoll) - Maximaler Betriebsdruck: 0,8 MPa (ca. 116 psi) - Maximale Betriebsgeschwindigkeit: 200 mm pro Sekunde - Hergestellt aus hochwertiger Aluminiumlegierung für erhöhte Haltbarkeit und Langlebigkeit - Kompakte Form, 90-Grad-Drehung, bequem, schnell und arbeitssparend Spezifikationen: - Zustand: Neu - Artikeltyp: Pneumatischer Drehzylinder - Farbe: Wie abgebildet - Material: Aluminiumlegierung - Innendurchmesser: ca. 25 mm / 0,98 Zoll - Außendurchmesser der Kolbenstange: ca. 14 mm / 0,6 Zoll - Wirkungsart: Doppeltwirkend - Arbeitsmedium: Luft (gefiltert durch einen Filter größer als 40 μm) - Betriebsdruckbereich: 0,15 bis 0,8 MPa (22 bis 116 psi) - Garantierte Druckfestigkeit: 1,5 MPa (215 psi) - Betriebstemperatur: -20 bis 80 °C - Betriebsgeschwindigkeitsbereich: 50 bis 200 mm/s - Hubtoleranz: 1,0 - Drehwinkeltoleranz: ±1,5° - Dämpfungstyp: Keine - Rohrdurchmesser: M5x0,8 Installation und Betrieb: 1. Beim Spannen des Werkstücks durch den Zylinder muss der Vorgang während des Spannhubs und nicht während des Drehhubs erfolgen. 2. Die Spannfläche muss senkrecht zur Zylinderachse stehen. Das Werkstück darf nach dem Spannen nicht mehr bewegt werden. 3. Vor dem Anschließen der Schläuche an den Zylinder müssen diese von jeglichen Verunreinigungen befreit werden, um ein Eindringen in den Zylinder zu verhindern. 4. Die im Zylinder verwendete Flüssigkeit muss vor Gebrauch durch ein Filterelement mit einer Maschenweite von mindestens 40 μm gefiltert werden. 5. Bei längerer Nichtbenutzung des Zylinders muss die Oberfläche vor Rost geschützt werden. Dazu sind Staubkappen auf die Ein- und Auslassöffnungen aufzusetzen und das Ende der Kolbenstange mit Rostschutzöl zu behandeln. Lieferumfang: 1 x Pneumatischer Drehzylinder
