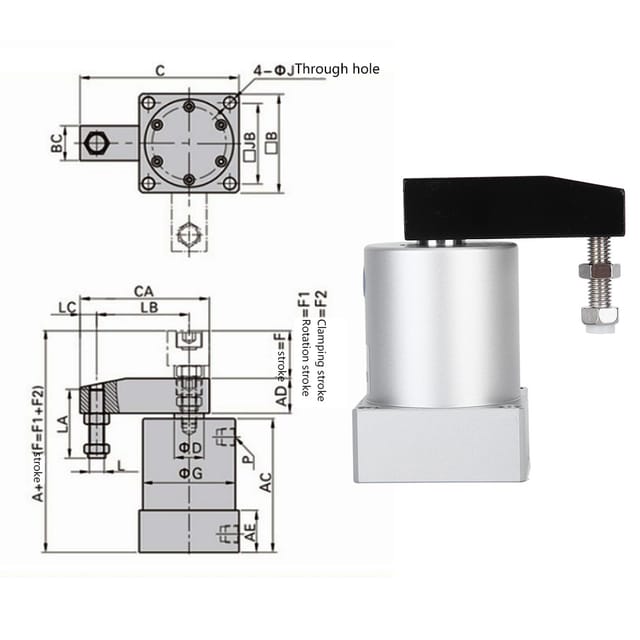

Ack32-90r/l Ack32-90l Drehbarer Spannwinkel-druckzylinder

Willkommen in unserem Shop! Entdecken Sie unseren doppeltwirkenden pneumatischen Drehzylinder mit Winkelklemmung – eine hochwertige Komponente, die Ihre industriellen Anforderungen erfüllt. Dieser Zylinder verfügt über einen Innendurchmesser von ca. 32 mm (1,3 Zoll) und einen maximalen Betriebsdruck von 1,0 MPa und gewährleistet so eine hervorragende Leistung. Seine maximale Betriebsgeschwindigkeit von 200 mm/s erfüllt Ihre Anforderungen optimal. Gefertigt aus hochwertigen Materialien, ist er robust, langlebig und zeichnet sich durch eine lange Lebensdauer aus. Dank seiner kompakten Bauweise ist er zudem leicht zu transportieren, zu lagern und komfortabel in der Anwendung. Spezifikationen: Artikeltyp: Pneumatikzylinder Optionale Ausführung: ACK32-90L, ACK32-90R Innendurchmesser (mm): ca. 32 mm / 1,3 Zoll Außendurchmesser der Kolbenstange (mm): ca. 16 mm / 0,6 Zoll Funktionsart: Doppeltwirkend Arbeitsmedium: Luft (gefiltert durch einen Filter größer als 40 μm) Betriebsdruckbereich: 0,15~1,0 MPa (22~145 psi) Garantierte Druckbeständigkeit: 1,5 MPa (215 psi) Betriebstemperatur (°C): -20~80 Betriebsgeschwindigkeitsbereich (mm/s): 50~200 Hubtoleranz: 1,0 Drehwinkeltoleranz: ±1,5° Dämpfertyp: Keiner Anschlussgröße: PT1/8 Installation und Betrieb: 1. Wenn der Zylinder das Werkstück spannt, muss dies während des Spannhubs erfolgen; der Spannvorgang darf nicht während des Drehhubs durchgeführt werden. 2. Die Spannfläche muss senkrecht zum Zylinder stehen. Bewegen Sie das Werkstück nach dem Spannen nicht mehr. 3. Entfernen Sie vor dem Anschließen der Schläuche an den Zylinder jegliche Verunreinigungen aus den Schläuchen, um zu verhindern, dass diese in den Zylinder gelangen. 4. Die im Zylinder verwendete Flüssigkeit muss vor Gebrauch durch einen Filter mit einer Maschenweite von mehr als 40 μm gefiltert werden. 5. Wenn der Zylinder ausgebaut und längere Zeit nicht verwendet wird, stellen Sie sicher, dass die Oberfläche rostfrei ist, setzen Sie Staubkappen auf die Ein- und Auslassöffnungen und tragen Sie Rostschutzöl auf das Ende der Kolbenstange auf. Lieferumfang: 1 x Pneumatikzylinder
