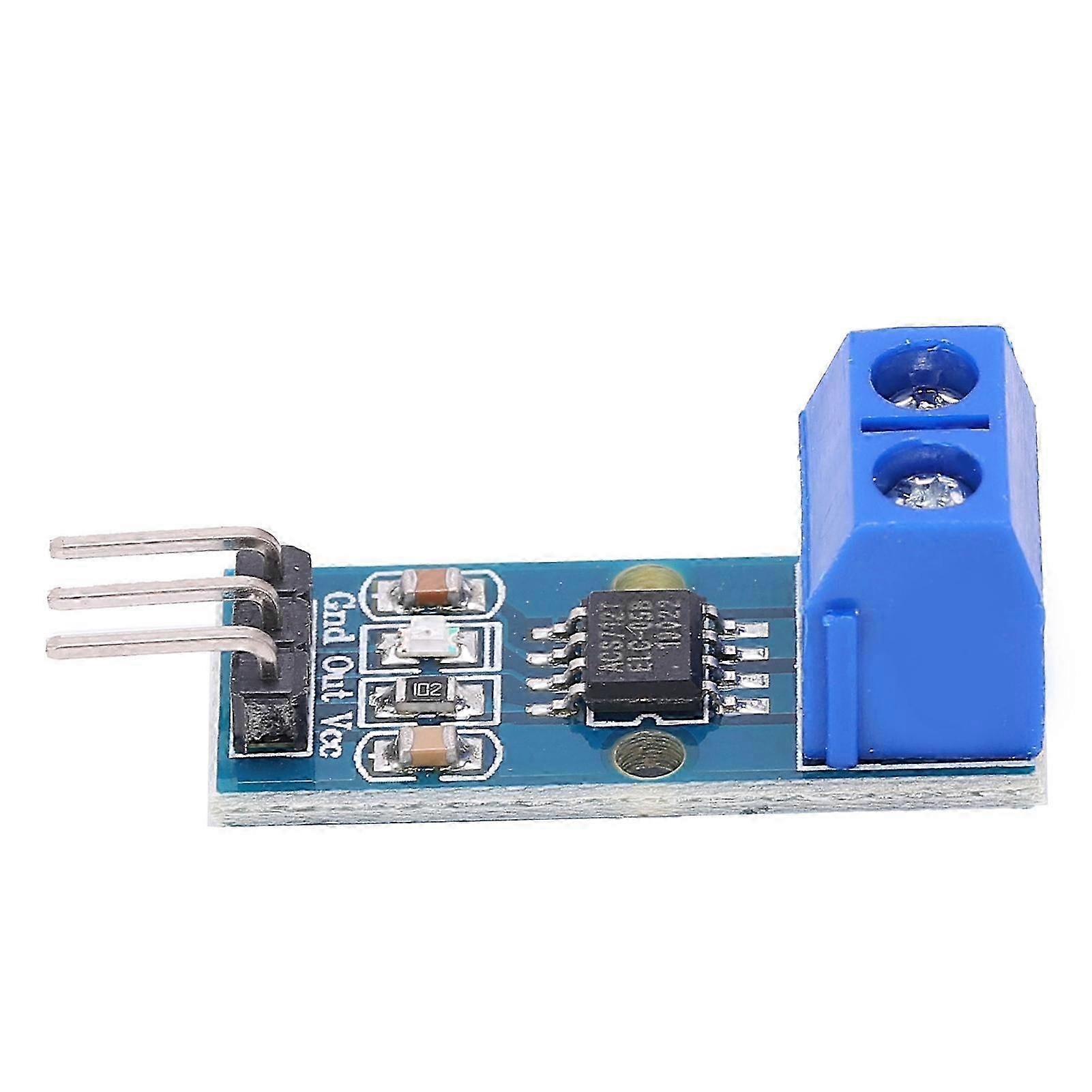

Acs712 5a Stromsensor-elektronikmessmodul Für Die Elektrische Verteilungssteuerung Und Instrumentierung

Willkommen in unserem Shop! Dieses Stromsensormodul ist für den präzisen und zuverlässigen Einsatz in Ihren Elektronikprojekten konzipiert. Hier die detaillierten Spezifikationen: - **Produkttyp:** Stromsensormodul - **Versorgungsspannung:** 4,5 V bis 5,5 V DC (Gleichstrom) - **Strommessbereich:** -5 A bis +5 A (Gleich- oder Wechselstrom, je nach Anwendung) - **Empfindlichkeit:** 180 mV/A bis 190 mV/A, typischer Wert: 185 mV/A **Lieferumfang:** - 1 Stromsensormodul (mit Steckverbindern oder Stiftleisten, je nach Ausführung) - Es sind keine zusätzlichen Kabel enthalten, sofern in der Produktbeschreibung nichts anderes angegeben ist. Dieses Modul eignet sich ideal zur Stromüberwachung in Niederspannungsschaltungen, Netzteilen oder Steuerungssystemen. Es liefert einen analogen Ausgang proportional zum gemessenen Strom und ermöglicht so die Anbindung an Mikrocontroller (z. B. Arduino) oder Analog-Digital-Wandler. **Technische Daten:** - Abmessungen (ca.): 25 mm × 20 mm × 10 mm (kann geringfügig abweichen) - Gewicht: ca. 5 g - Betriebstemperatur: -20 °C bis +70 °C - Isolierung: unisoliert, Vorsicht bei der Verwendung in spannungsführenden Stromkreisen **Bedienungsanleitung:** - Schließen Sie den VCC-Pin an eine stabile 5-V-Spannungsversorgung (oder innerhalb des angegebenen Bereichs) an. - Schließen Sie den GND-Pin an die Masse des Schaltkreises an. Der Ausgangspin (OUT) liefert eine Spannung proportional zum Strom durch den integrierten Messwiderstand. Stellen Sie sicher, dass der gemessene Strom im Bereich von -5 A bis +5 A bleibt, um Sättigung oder Beschädigung zu vermeiden. Dieses Produkt ist neu und wurde vor dem Versand geprüft. Bei technischen Fragen kontaktieren Sie uns bitte. Vielen Dank für Ihren Einkauf!
