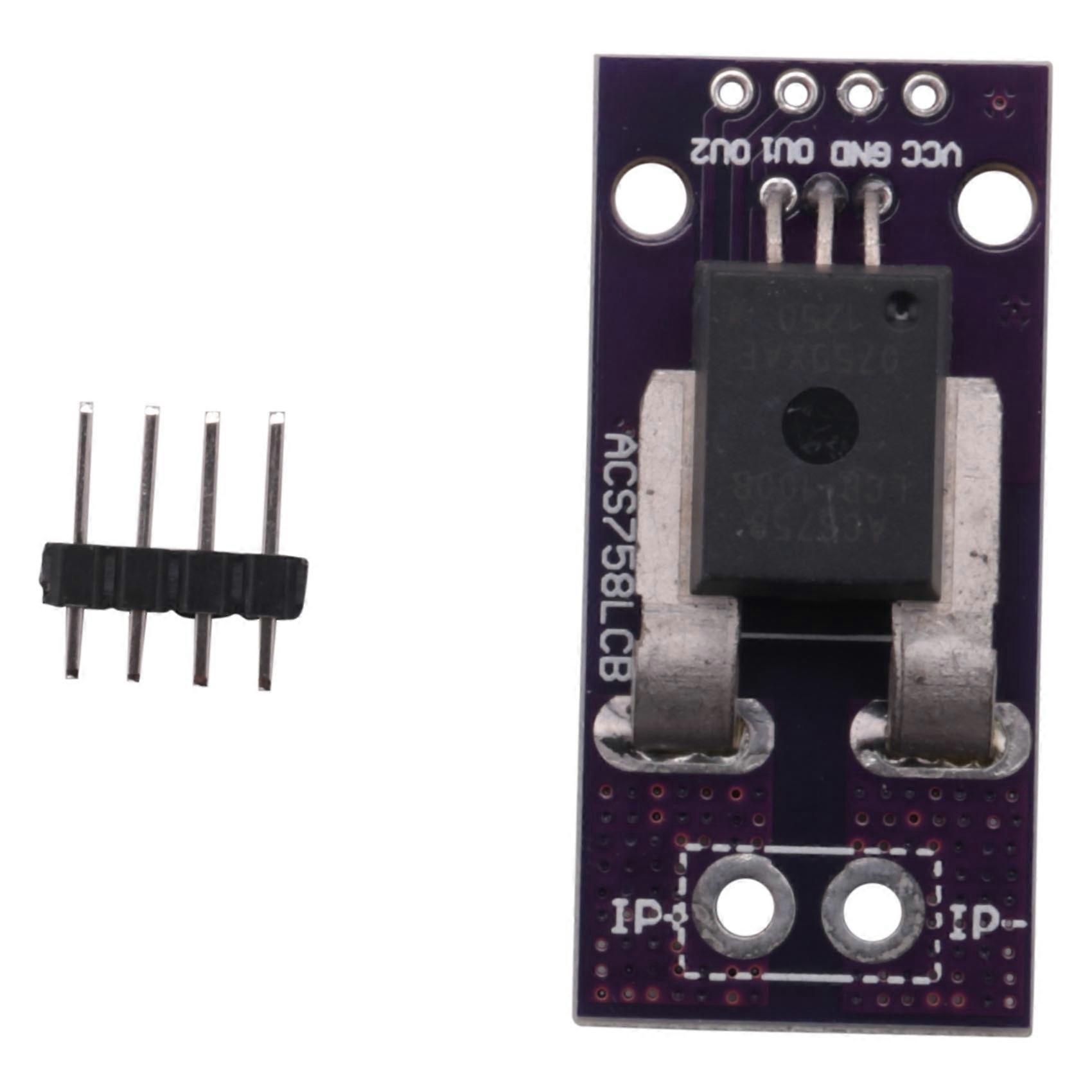

Acs758 Acs758lcb-100b Strommodul Linearer Hall-stromsensor Pff-t Stromerkennung 3-5v Lila

Der ACS758 besteht aus einem präzisen, linearen Hall-Sensor mit geringem Offset und einem Kupferstrompfad nahe am Produkt. Der durch den Kupferstrompfad fließende Strom erzeugt ein Magnetfeld, das vom integrierten Hall-IC induziert und in eine proportionale Spannung umgewandelt wird. Die Genauigkeit des Geräts wird durch die Platzierung des Magnetfeldsignals nahe am Hall-Sensor optimiert. Die präzise Ausgangsspannung wird von einem stabilen, niedrigspannungsgesteuerten BICMOS-IC mit Chopper-Technologie bereitgestellt, der auf Genauigkeit programmiert wurde. Der Innenwiderstand des Auslesepfads beträgt typischerweise 100 Ω bei geringen Verlusten. Die Dicke des Kupferdrahts ist auch unter hohen Überstrombedingungen stabil. Die Anschlüsse des Leiterpfads und die Sensorpins (Pins 1 bis 3) sind elektrisch isoliert. Dadurch eignet sich der Sensor der ACS758-Serie 1C für Anwendungen, die elektrische Isolation erfordern, aber Optoisolatoren oder komplexe Isolationstechniken verwenden. Der ACS758 wird vor Auslieferung ab Werk vollständig kalibriert. Die ACS758-Serie ist bleifrei. Alle Pins sind vollständig galvanisiert, das Gehäuse ist bleifrei. Betriebsspannung: 3–5 V (MAN SV), statische Ausgangsspannung: VCCi2, Betriebsstrom: 135 mA (MAX), Lagertemperaturbereich: -65 °C bis 165 °C, maximaler Ausgangsstrom (VIOUT-GND): 3 mA, interne Bandbreite: 120 kHz, Abmessungen: 55 x 21 x 15 mm, Material: ABS, Farbe: Lila. Lieferumfang: 1 x ACS758 Strommodul. Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtaufnahmen und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild geringfügig von der tatsächlichen Farbe abweicht. Die zulässige Messabweichung beträgt +/- 1–3 cm.
