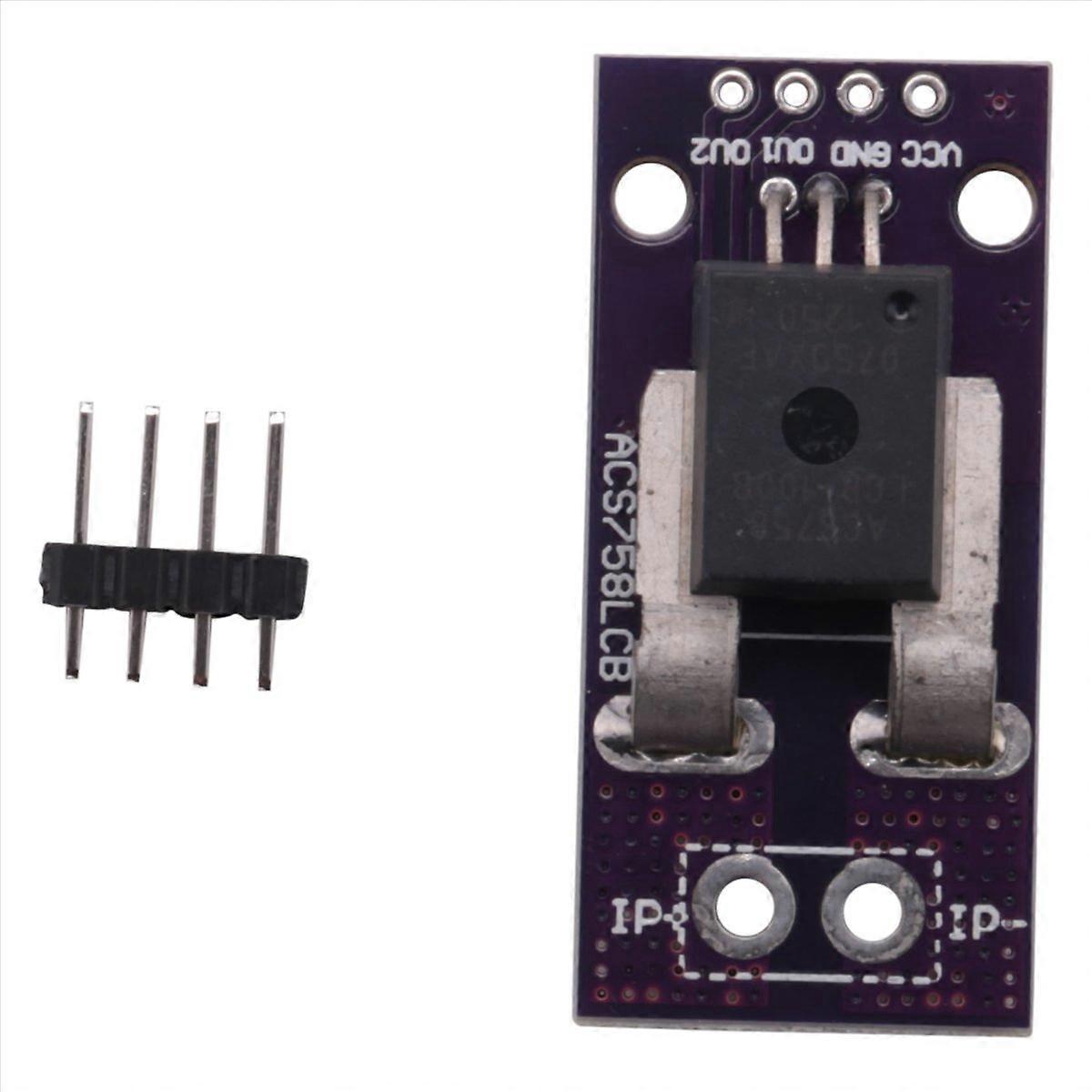

Acs758 Strommodul Acs758lcb-100b Linearer Hall-effekt-stromsensor 3-5 V

ACS758 Strommodul ACS758LCB-100B – 3–5 V linearer Hall-Effekt-Stromsensor. Der ACS758 besteht aus einer hochpräzisen, offsetarmen linearen Hall-Effekt-Sensorschaltung mit einem Kupferstrompfad nahe am Bauteil. Der in diesem Pfad angelegte Strom erzeugt ein Magnetfeld, das vom Hall-Effekt-IC induziert und in eine proportionale Spannung umgewandelt wird. Die Genauigkeit des Bauteils wird durch die Nähe des Magnetfelds zum Hall-Effekt-Sensor optimiert. Die präzise Ausgangsspannung wird von einem BICMOS-IC mit niedriger Vorspannung und Chopper-Technologie bereitgestellt, der für optimale Genauigkeit programmiert ist. Der Innenwiderstand des Strompfads beträgt typischerweise 100 Ω bei geringen Verlusten. Die Kupferdrahtstärke ist für hohe Stoßströme geeignet. Die Anschlüsse des Strompfads und die Sensorpins (Pins 1 bis 3) sind elektrisch isoliert. Daher kann der Sensor der ACS758 1C-Serie auch in Anwendungen mit komplexen Isolatoren oder Isolationstechniken eingesetzt werden, die eine elektrische Isolation erfordern. Das ACS758-Modul ist vor dem Versand vollständig kalibriert. Die ACS758-Serie ist bleifrei. Alle Pins sind weißvergoldet, und die Verpackung enthält kein Blei. Betriebsspannung: 3–5 V (MAN SV); statische Ausgangsspannung: VCCi2; Betriebsstrom: 135 mA (MAX); Lagertemperaturbereich: -65 °C bis 165 °C; maximaler Ausgangsstrom (VIOUT-GND): 3 mA; interne Bandbreite: 120 kHz; Abmessungen: 55 × 21 × 15 mm; Material: ABS; Farbe: [Farbe nicht angegeben]; Lieferumfang: 1 ACS758-Strommodul. Nur die oben genannten Komponenten sind enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund der Beleuchtung und Ihrer Bildschirmeinstellungen geringfügig vom tatsächlichen Produkt abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
