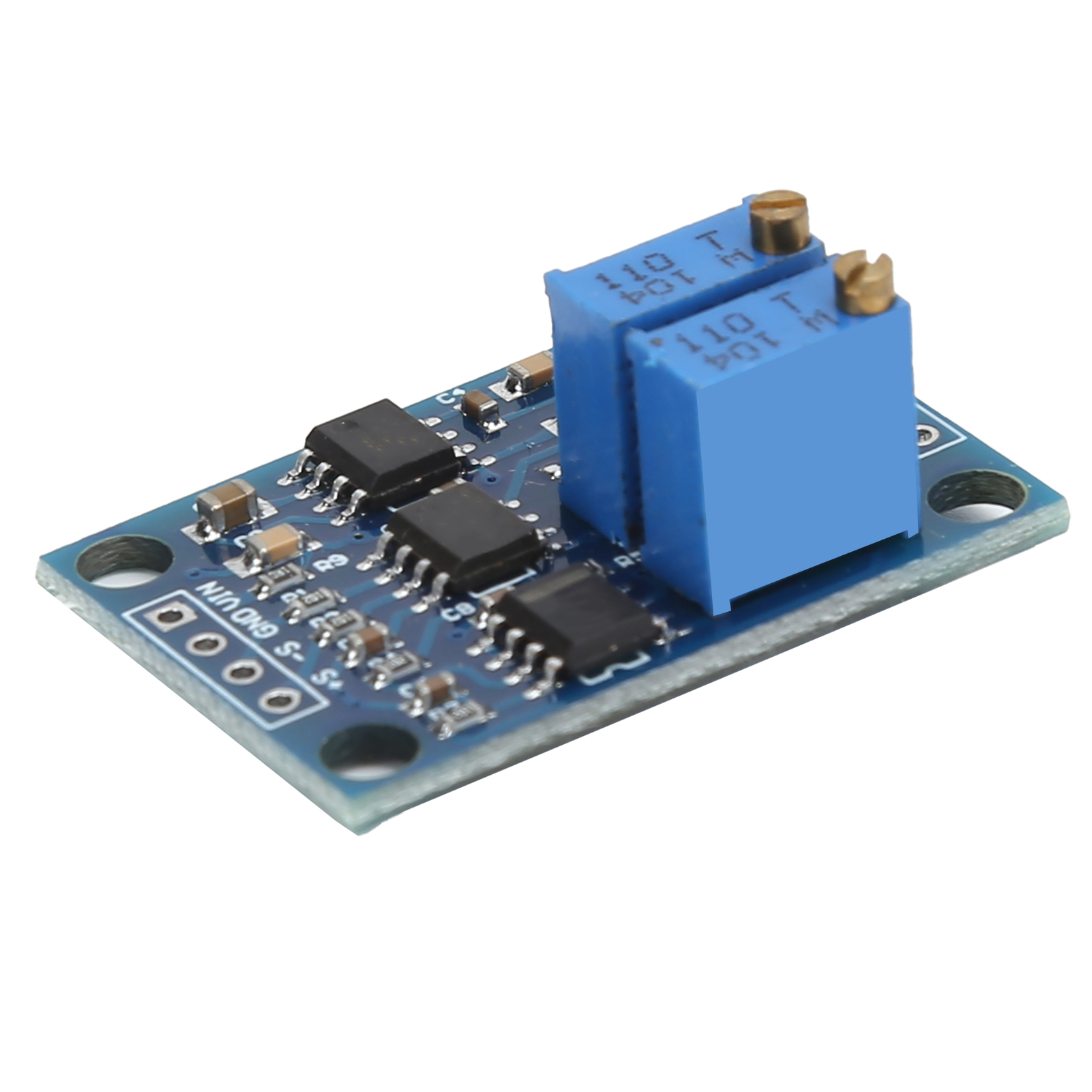

Ad620 Kleinsignal-mikrovolt-/millivolt-spannungsverstärkermodul/instrumentensender

1. Der Eingangsspannungsbereich ist groß. Dieses Produkt verwendet einen AD620-Verstärker, der Mikrovolt- und Millivolt-Spannungen verstärken kann. Dieses Modul bietet im Vergleich zum LM358 auf dem Markt eine überlegene Verstärkungsgenauigkeit und Linearität mit einem maximalen Ausgangsspannungsbereich von ±9 V. Das Eingangssignal wird über ein Potentiometer verstärkt, mit einer Verstärkung von bis zu 1000x, die ausschließlich über das Potentiometer eingestellt werden kann. Der Nullpunkt ist ebenfalls über das Potentiometer einstellbar, um die Genauigkeit zu verbessern und die Nullpunktdrift zu minimieren und somit die Kundenanforderungen zu erfüllen. Das Modul verwendet einen 7660A-Chip zur Erzeugung einer negativen Ausgangsspannung (-Vin), wodurch Kunden andere dualgespeiste Lasten ansteuern können. In einem Mini-Bauformfaktor (32 x 22 mm) verfügt es über vier gleichmäßig verteilte 3-mm-Befestigungslöcher mit einem Standardabstand von 2,54 mm auf jeder Seite. Spezifikationen: Produkttyp: Spannungsverstärkermodul; Material: Harz; Modell: AD620; Eingangsspannung: DC 3-11 V; Vergrößerung: Einstellbar von 1,5x bis 1000x; Gleichtaktunterdrückung (Nullpunkt): 100 dB; Eingangsvorstrom: 1,0 nA (maximal); Negative Ausgangsspannung: Größer als -Vin. Aufgrund des internen Ausgangswiderstands des ICs für die negative Ausgangsspannung ist die tatsächliche Ausgangsspannung größer als -Vin. Je höher die Lastleistung, desto größer der negative Spannungsabfall. Abmessungen: ca. 32 × 22 mm; Befestigungslöcher: ca. 3 mm; Standardabstand: ca. 2,54 mm. Lieferumfang: 1 x Spannungsverstärkermodul, 2 x Stiftleisten. Hinweis: +S: Signaleingang; -S: negativer Eingang (kann mit Masse verbunden werden); Vout: Signalausgang; V-: Ausgangsspannung gleich -Vin (zur Stromversorgung des Sensors). Die Eingangs-, Ausgangs- und Stromversorgungssignale müssen die gleiche Masse haben.
