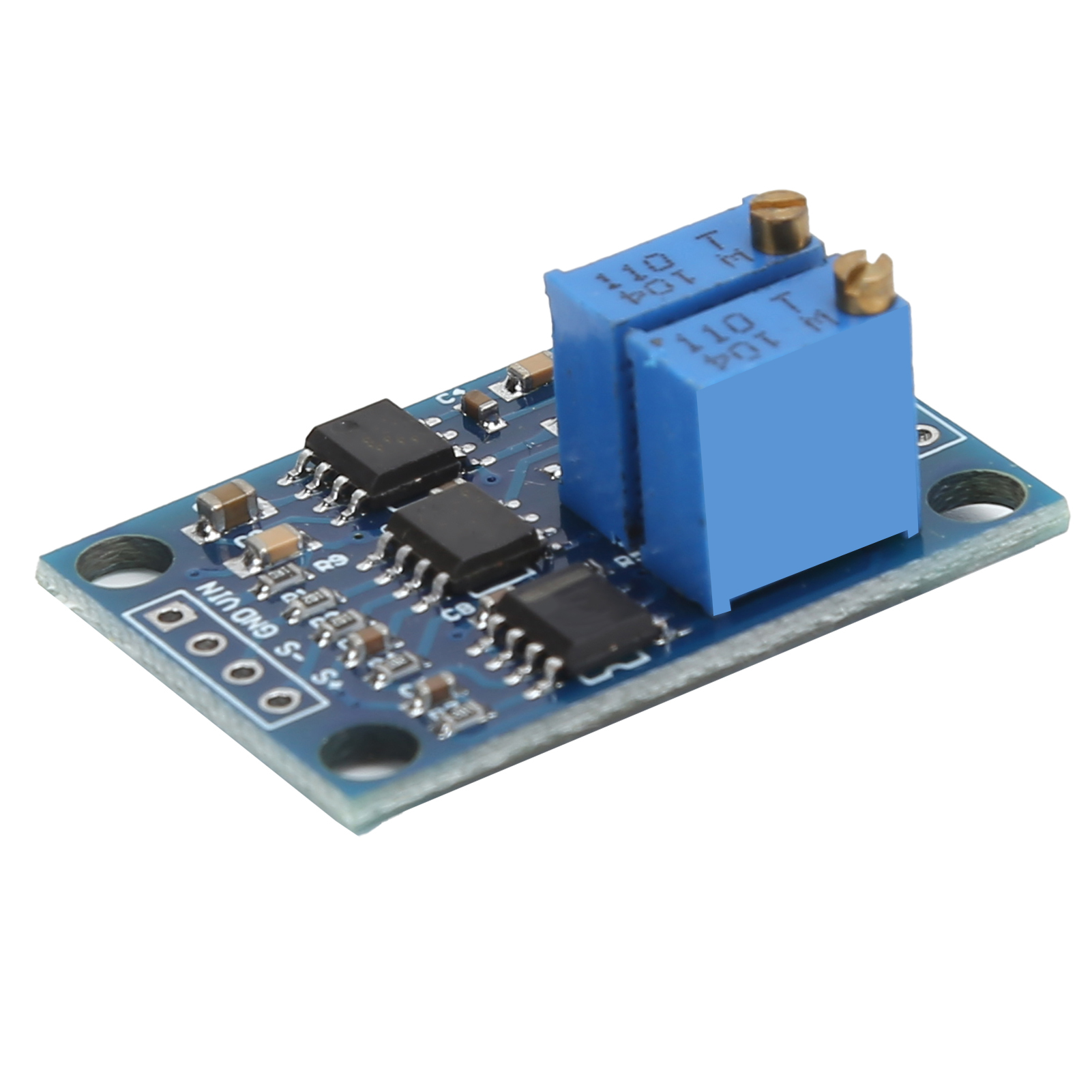

Ad620 Kleinsignal-mikrovolt-/millivolt-spannungsverstärkermodul, Instrumententransmitter

1. Breiter Eingangsspannungsbereich. Dieses Produkt verwendet einen AD620-Verstärker, der Mikrovolt- und Millivolt-Spannungen verstärken kann. Im Vergleich zum LM358 bietet dieses Modul eine überlegene Verstärkungsgenauigkeit und Linearität mit einem maximalen Ausgangsspannungsbereich von ±9 V. Die Verstärkung des Eingangssignals ist bis zu 1000-fach über ein Potentiometer einstellbar. Der ebenfalls über ein Potentiometer einstellbare Nullpunkt verbessert die Genauigkeit und eliminiert Drift, wodurch die Kundenanforderungen erfüllt werden. Das Modul verwendet einen 7660A-Chip zur Erzeugung einer negativen Ausgangsspannung (-Vin), sodass Kunden andere dualgespeiste Lasten ansteuern können. Im Mini-Formfaktor (32 x 22 mm) verfügt es über vier gleichmäßig verteilte 3-mm-Befestigungslöcher mit einem Standardabstand von 2,54 mm auf jeder Seite. Produkttyp: Spannungsverstärkermodul. Material: Harz. Modell: AD620. Eingangsspannung: DC 3–11 V. Verstärkung: Einstellbar von 1,5x bis 1000x. Einstellbare Gleichtaktunterdrückung: 100 dB; Eingangsvorstrom: 1,0 nA (maximal); Negative Ausgangsspannung: Größer als -Vin. Aufgrund des internen Ausgangswiderstands des ICs für die negative Ausgangsspannung ist die tatsächliche Ausgangsspannung größer als -Vin; je höher die Lastleistung, desto größer der negative Spannungsabfall. Abmessungen: ca. 32 × 22 mm; Lochabstand: ca. 3 mm; Standardabstand: ca. 2,54 mm; 1 Spannungsverstärkermodul; 2-polige Anschlüsse.
