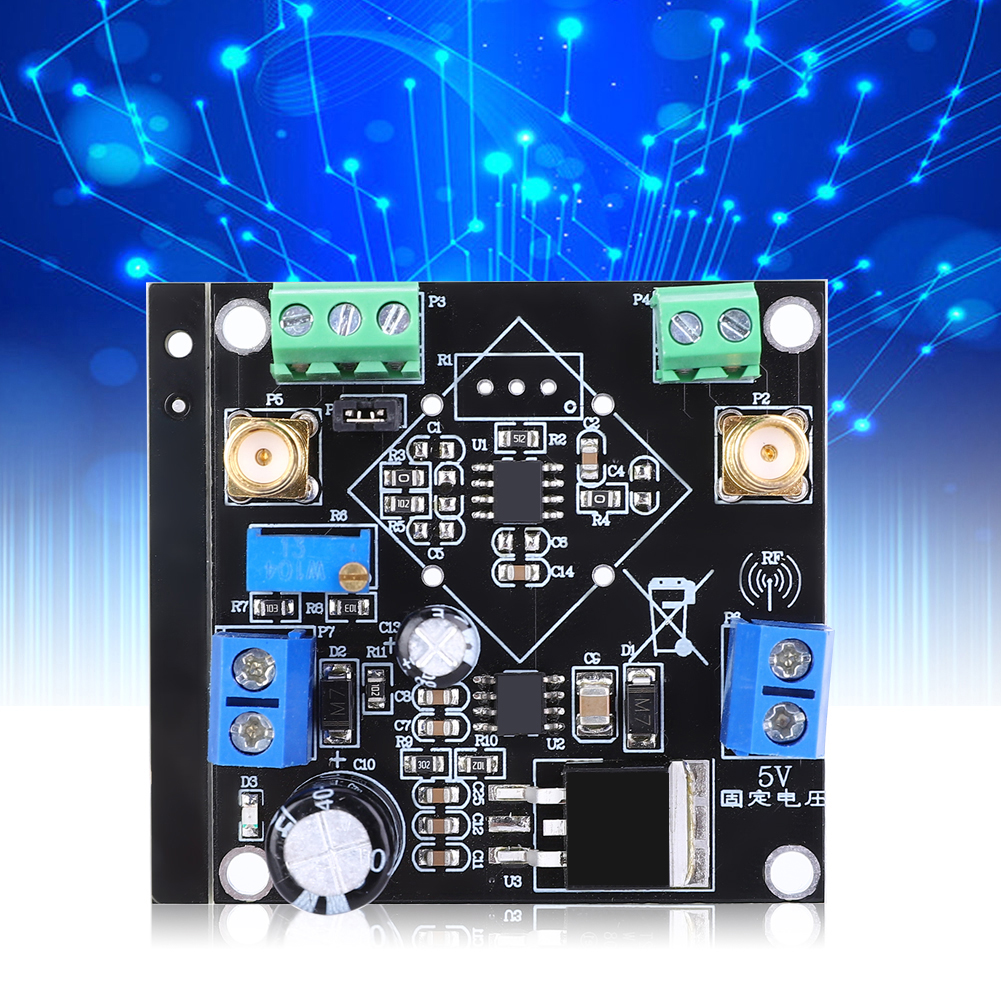

Ad623 Spannungsverstärker-minimodul, Einstellbarer Instrumentenverstärker, Einzelversorgung, Unsymmetrischer Differenzverstärker, Mikrosignal

1. Hochwertiges Modul mit exzellenter Verstärkungsleistung. 2. Gute Erkennung schwacher Signale. 3. Der AD623 ist im praktischen Einsatz dem AD620 überlegen. Er kann mit einer einzigen Versorgungsspannung betrieben werden und gehört zu den Rail-to-Rail-Operationsverstärkern. Allerdings ist sein Versorgungsspannungsbereich (± 6 V bei max.) deutlich kleiner als der des AD620 (± 18 V bei max.). Daher eignet sich der AD623 besser für die Integration in Anwendungen mit geringem Stromverbrauch und niedriger Spannung. 4. Zudem ist die interne Vorspannung des AD623 deutlich geringer als die des AD620. Bei der Fehlersuche zeigte sich, dass beim AD623 im Grunde keine Vorspannungsanpassung erforderlich ist. Das Wechselstromsignal ist nahezu symmetrisch zum Nullpunkt. Beim AD620 hingegen muss eine spezielle Vorspannungsschaltung angepasst werden, um die Gleichstromkomponente zu eliminieren und die Nullpunktsymmetrie zu erreichen. 5. Abschließend sei noch erwähnt, dass sich die Bandbreite des AD623 von der des AD620 unterscheidet, wobei die Bandbreite des AD620 etwas größer ist als die des AD623. Zustand: 100 % neu. Artikeltyp: Spannungsverstärkermodul. Material: Metall. Farbe: Wie abgebildet. Modulgröße: ca. 50 x 50 mm. Gewicht: ca. 35gModul-Stromversorgung: 5–24 V sind zulässig, hängen jedoch von der Ausgangsspannung der Stromverteilung ab (bei einer gewünschten Ausgangsspannung von 5 V beträgt die Versorgungsspannung des AD62x-Chips ca. ± 3,8 V, bedingt durch den internen Spannungsstabilisator). Daher wird eine höhere Ausgangsspannung als 12 V empfohlen. Modulbandbreite: Bei hoher Verstärkung liegt die Bandbreite des AD620/623 unter 50 kHz, bei niedriger Verstärkung über 1 MHz. Eingangssignaltyp: Single-Ended- oder Differenzsignal. Der maximale Verstärkungsfaktor des Moduls beträgt mehr als 2000 (gemessen). Da die Verstärkungsanordnung zu starken Schwankungen im Frequenzband führen kann, wird für hohe Verstärkung eine mehrstufige Verstärkung empfohlen. Modul-Sättigungsausgangsamplitude: AC-Spitze 10 Vpp (±5 Vpp). Feste Ausgangsspannung: 5–10 V (Standardeinstellung: 5 V). Modulmerkmale: Der AD620 ist ein kostengünstiger, hochpräziser Instrumentenverstärker, dessen Verstärkung (1–10.000) lediglich über einen externen Widerstand eingestellt werden muss. Das Modul ist bis zu 1.000-fach erweiterbar und zeichnet sich durch ein übersichtliches Schaltungslayout, kompakte Bauweise, durchdachtes Design und hochwertige Materialien aus. Es eignet sich ideal für Projektentwicklung und studentische Wettbewerbe. Der AD620 ist in zwei Varianten erhältlich: mit fester Verstärkung (inkl. Metallabschirmung) und mit einstellbarer Verstärkung (ohne Metallabschirmung). Beide Versionen liefern eine feste Ausgangsspannung. Um den Kundenwünschen gerecht zu werden, liefern wir standardmäßig eine Version mit einstellbarer Verstärkung ohne Lötanschluss, jedoch mit Abschirmung und einstellbarer Verstärkung. Der Benutzer kann die passende Variante je nach Bedarf auswählen. Anwendungshinweise: 1. Dieses Modul eignet sich für Signalverstärker mit Spannungen über hundert Mikrovolt. Es ist wichtig zu beachten, dass die im Handbuch angegebene maximale Verstärkung zwar 10.000-fach beträgt, dieser Wert jedoch in der Praxis nicht erreicht wird. Die tatsächliche Verstärkung kann je nach Frequenz und Eingangssignalgröße sowie dem Einfluss des Verstärkungs-Bandbreiten-Produkts und der Versorgungsspannung variieren. Der Operationsverstärker darf die maximale Ausgangsspannung der Versorgungsspannung nicht überschreiten. 2. Das Verstärkungs-Bandbreiten-Produkt (GBWP, GBW, GBP oder GB) des Verstärkers ist das Produkt aus Bandbreite und Verstärkung und dient als Kennwert zur Beurteilung der Verstärkerleistung. Bei ausreichend hoher Frequenz ist das Verstärkungs-Bandbreiten-Produkt konstant. Beispielsweise beträgt das Verstärkungs-Bandbreiten-Produkt des AD623 800 kHz, was bedeutet, dass die Verstärkung des Bauteils bei einer Frequenz von 800 kHz auf 1 absinkt. A ist also gleich 1. Daraus ergibt sich auch, dass der Verstärker ohne Verzerrung des Eingangssignals bei einer maximalen Frequenz von 800 kHz arbeiten kann. Da das Produkt aus Verstärkung und Frequenz festgelegt ist, kann dasselbe Gerät bei einer benötigten Verstärkung von 10 nur bei einer maximalen Frequenz von 80 kHz betrieben werden. Lieferumfang: 1x Spannungsverstärkermodul, 1x Stiftleiste, 4x Kupferschrauben, 4x Schrauben
