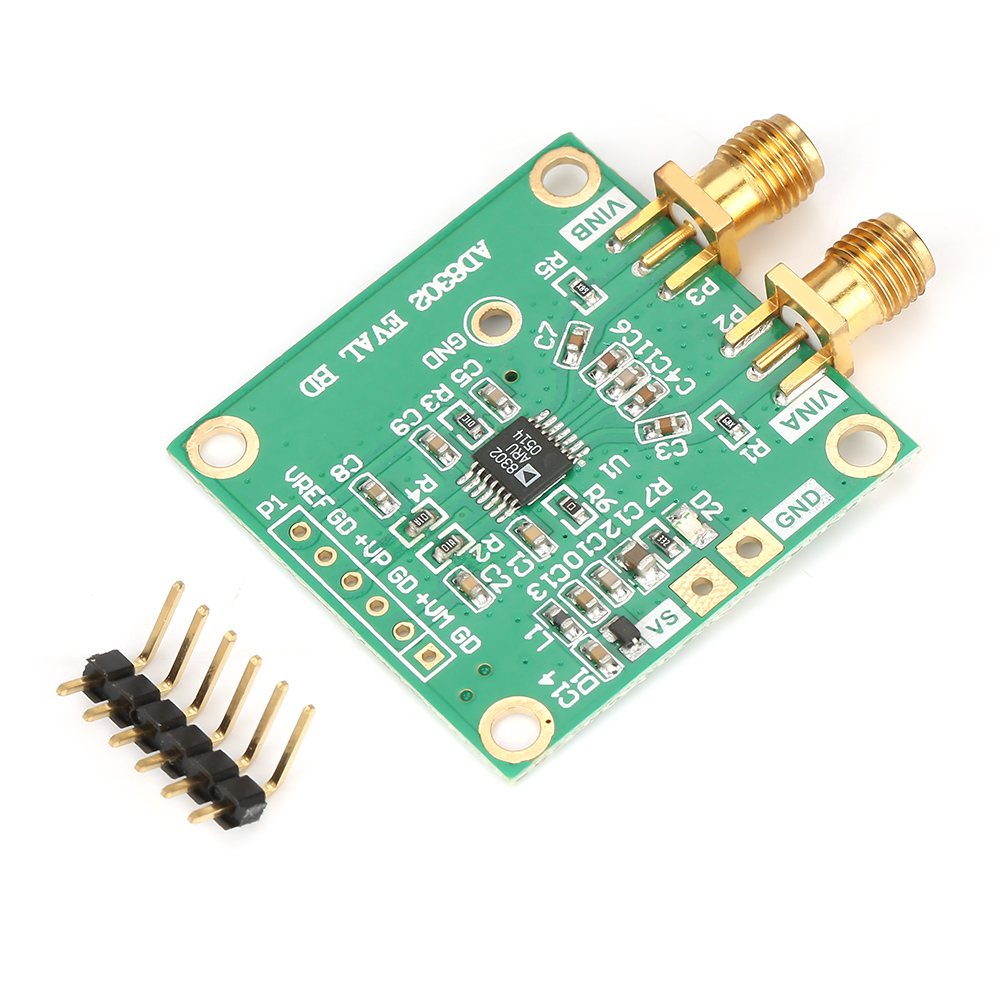

Ad8302 2,7 Ghz Hf/zf-phasendetektionsmodul, Impedanzanalysator, Messplatine

Willkommen in unserem Shop! Entdecken Sie unseren AD8302 HF-Phasen- und Amplitudendetektor, ein hochpräzises Modul zur Messung von Verstärkung, Dämpfung und Phase in einem Frequenzbereich bis zu 2,7 GHz. Diese Komponente integriert zwei logarithmische Demodulationsverstärker und einen Phasendetektor und ermöglicht so zuverlässige und lineare Messungen für Ihre HF- und ZF-Anwendungen. **Detaillierte technische Spezifikationen:** - Verstärkungs- und Phasenmessung bis 2,7 GHz mit außergewöhnlicher Genauigkeit. - Integrierter dualer logarithmischer Demodulationsverstärker und Phasendetektor. - Eingangsspannungsbereich von -60 dBm bis 0 dBm in einem 50-Ω-System. - Präziser Verstärkungsmessbereich: 30 mV/dB. - Typische Nichtlinearität von weniger als 0,5 dB für die Verstärkung und weniger als 1 Grad für die Phase. - Präziser Phasenmessbereich: 10 mV/Grad. - Betriebsmodi: Messung, Steuerung und Pegelkomparator. - Stromversorgung: 3,3 V bis 5 V, mit einem stabilen 1,8-V-Referenzausgang. - Bandbreite der Hüllkurve bei niedriger Amplitude: DC bis 30 MHz. **Technische Daten:** - Modell: AD8302 - Versorgungsspannung: 3,3 V bis 5 V - Eingangsspannungsbereich: -60 dBm bis 0 dBm (50 Ω) - Messfrequenz: bis zu 2,7 GHz - Referenzspannung: 1,8 V - Abmessungen: 5 x 3,5 cm (2 x 1,4 Zoll) - Gewicht: ca. 8 g (0,3 oz) **Typische Anwendungen:** - Linearisierung von HF/ZF-Verstärkern. - Präzise HF-Leistungsregelung. - Fernüberwachung und -diagnose von Systemen. - Messungen der Rückflussdämpfung und des Stehwellenverhältnisses (VSWR). - Logarithmische Verhältnisfunktion für Wechselstromsignale. **Lieferumfang:** - 1 x AD8302 HF-Phasen- und Amplitudendetektor Dieses Modul ist ideal für Ingenieure und Elektronikbegeisterte, die eine kompakte und leistungsstarke Lösung für die HF-Signalanalyse suchen. Sein robustes Design und die detaillierten Spezifikationen gewährleisten zuverlässige Ergebnisse in Ihren Messprojekten.
