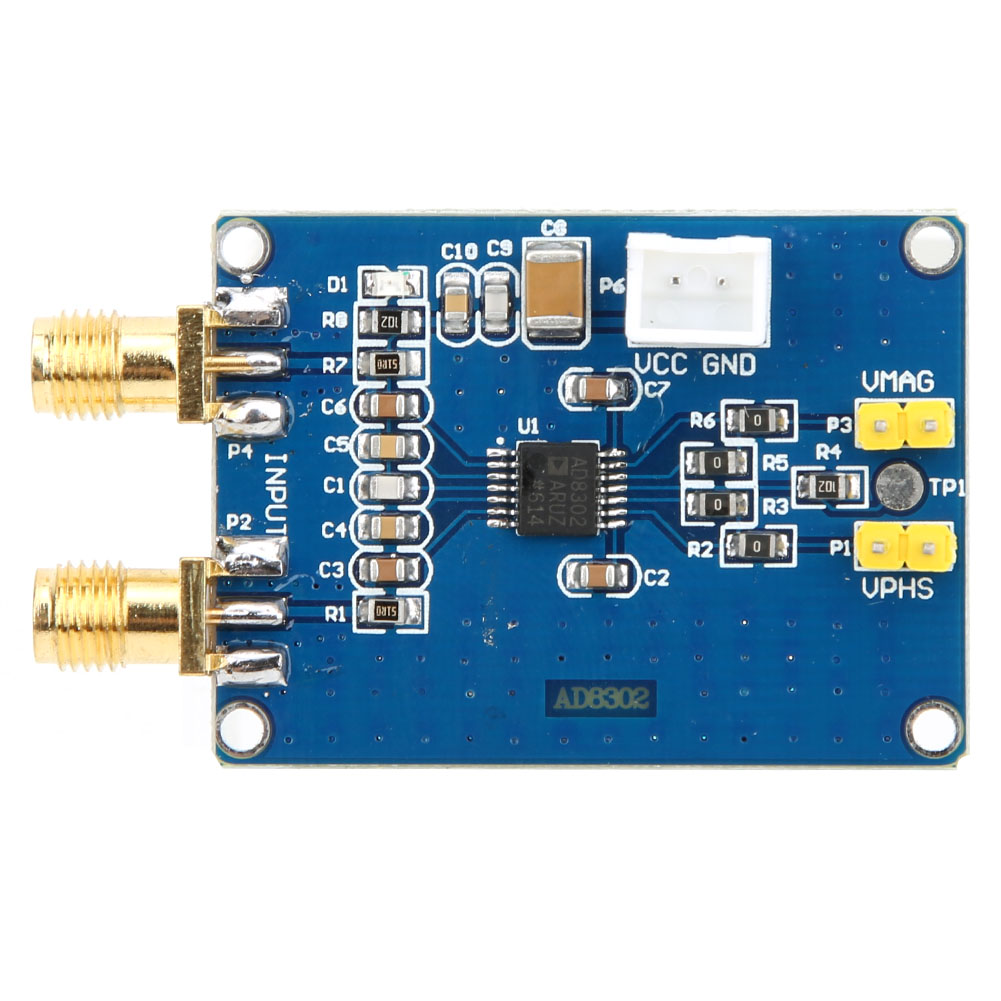

Ad8302 Amplituden- Und Phasendetektionsmodul – Breitbandverstärker

Willkommen in unserem Shop! Entdecken Sie unser Amplituden- und Phasendetektionsmodul – ein brandneues, hochpräzises Produkt für Ihre anspruchsvollen HF-Signalmessanwendungen. Dieses Hochleistungsmodul misst Verstärkung/Dämpfung und Phase von Signalen bis zu 2,7 GHz. Es integriert einen logarithmischen Verstärker und einen Dual-Demodulations-Phasendetektor für zuverlässige Analysen. Sein Phasendifferenzmesssystem akzeptiert einen Eingangsleistungsbereich von -60 dBm bis 0 dBm bei einer charakteristischen Impedanz von 50 Ω. Es zeichnet sich durch seine hohe Messgenauigkeit aus. Die Amplitudenmessskala ist auf 30 mV/dB genau, mit einer typischen Nichtlinearität von weniger als 0,5 dB. Die Phasenmessskala beträgt 10 mV/°, mit einer typischen Nichtlinearität von weniger als 1°. Das Modul bietet zudem eine exzellente Amplituden- und Phasenmessleistung sowie eine effiziente Spannungsversorgungsfilterung. Zu den technischen Spezifikationen gehören eine stabile Ausgangsreferenzspannung von 1,8 V und eine Videobandbreite von 30 MHz. Das Modul misst die Amplitudendifferenz zwischen zwei Signalen besonders präzise. Es bietet drei flexible Betriebsmodi: Phasenmessmodus, Eingangspegelkomparatormodus und Phasenreglermodus. Das kompakte Modul wird mit 5 V betrieben und misst ca. 42 x 30,5 mm. Im Lieferumfang enthalten: 1 x Amplituden- und Phasendetektionsmodul.
