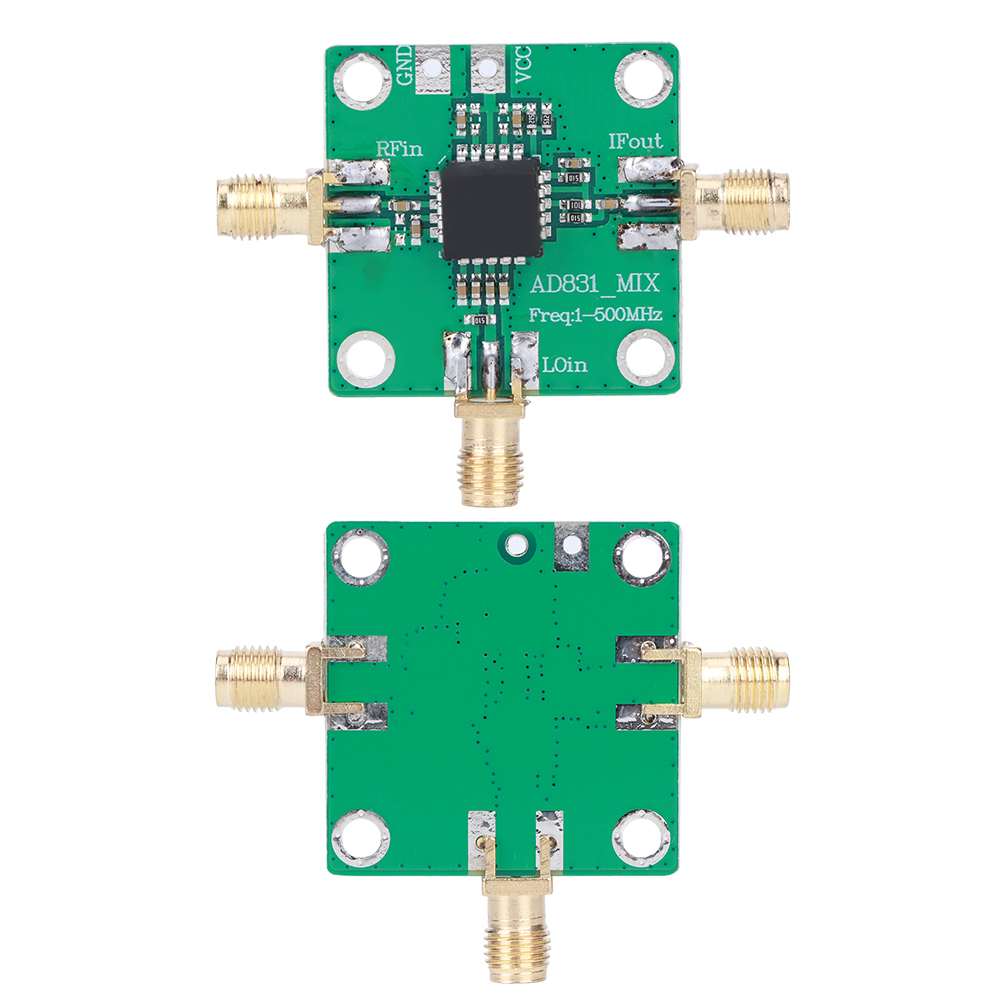

Ad831 Hf-mischermodul, Hochfrequenz-wechselrichterverstärkerplatine, 1-500-mhz-wandler

Willkommen in unserem Shop! Entdecken Sie unser leistungsstarkes HF-Mischermodul, das für höchste Genauigkeit und Zuverlässigkeit in Ihren Frequenzumsetzungsanwendungen entwickelt wurde. Dieses Modul enthält den integrierten Schaltkreis AD831, der für seine geringe Verzerrung und seinen großen Dynamikbereich bekannt ist und sich ideal für HF- und VHF-Empfänger, Sekundärmischer in Basisstationen und DC/DC-Wandlungen im Basisband eignet. **Detaillierte technische Spezifikationen:** - **Intercept-Punkt dritter Ordnung:** +24 dBm, was auch bei starken Signalen eine hervorragende Linearität gewährleistet. - **LO-Verbrauch:** -10 dBm, wodurch der Bedarf an leistungsstarken LO-Treibern entfällt und Probleme mit Abschirmung und Isolation reduziert werden. - **Breiter Frequenzbereich:** HF- und LO-Eingang von 1 bis 500 MHz, ZF-Ausgang von 1 bis 200 MHz. - **Stromversorgung:** Einzelne 9-11-V-Versorgung mit integrierten Entkopplungskondensatoren an den HF-, ZF- und LO-Anschlüssen für einen einfachen Betrieb. - **ZF-Ausgang:** Asymmetrische Spannung mit einer Bandbreite von 250 MHz. Die Verstärkung kann über einen externen Widerstand zwischen den Pins OUT und FB eingestellt werden. - **Rauschen:** 10,3 dB SSB-Rauschzahl bei 70 MHz (bei optimaler Quellimpedanz), was eine ausreichende Empfindlichkeit für Ihre Anwendungen gewährleistet. **Lieferumfang:** - 1 x HF-Mischermodul (mit AD831 IC) **Zusätzliche Spezifikationen:** - Typ: HF-Mischermodul - HF-Eingang: 1–500 MHz, +10 dBm Eingangspegel (1 dB Kompressionspunkt) - LO-Eingang: 1–500 MHz, -10 dBm Eingangspegel - ZF-Ausgang: 1–200 MHz - Stromversorgung: 9–11 V (Einzelversorgung) Dieses Modul ist sofort einsatzbereit und ideal für anspruchsvolle Ingenieure und Hobbyisten, die eine robuste und kompakte Lösung für ihre Frequenz suchen. Empfangs- oder Konverterketten. Die sorgfältige Konstruktion gewährleistet eine einfache Integration in Ihre Elektronikprojekte.
