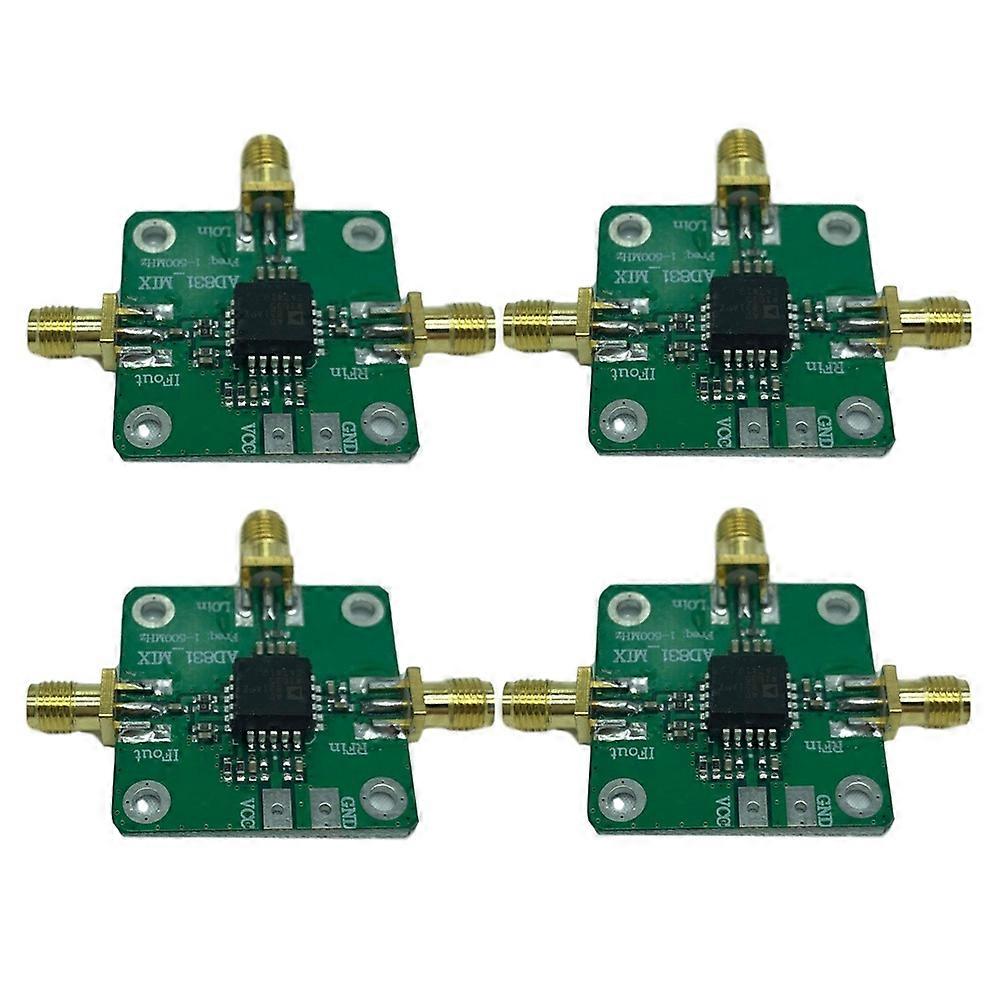

Ad831 Hf-mischermodule Mit Hochfrequenzwandler, Bandbreite 0,1–500 Mhz, Hf-frequenzwandler

1. Der AD831 ist ein verzerrungsarmer, dynamischer Ein-Chip-Mischer, der sich für die HF-ZF-Wandlung in HF- und VHF-Empfängern, als zweiter Mischer in DMR-Basisstationen, für die DC-Basisband-Wandlung, Quadraturmodulation und -demodulation, Doppler-Frequenzverschiebungsdetektion in der Ultraschallbildgebung und weitere Anwendungen eignet. 2. Der AD831 bietet einen Intercept-Punkt dritter Ordnung bei +24 dBm und ermöglicht so einen Lokaloszillator-Verbrauch (LO) von -10 dBm. Er benötigt keine Hochleistungs-LO-Treiber und weist keine Probleme mit Abschirmung oder Isolation auf. Daher verbessert er im Vergleich zu passiven Mischern die Systemleistung und senkt die Kosten. 3. Der Mischer ist für den Betrieb mit einer einzigen Stromversorgung ausgelegt. Die HF-, ZF- und LO-Eingänge sind zur einfacheren Handhabung mit DC-Isolationskondensatoren ausgestattet. Die Betriebsfrequenz der HF- und LO-Eingänge kann bis zu 500 MHz betragen. Der ZF-Ausgang ist ein unsymmetrischer Spannungsausgang mit einer Bandbreite von 250 MHz. 4. Die Verstärkung lässt sich über einen einfachen Widerstand zwischen den Pins OUT und FB einstellen. Der Verstärker weist einen geringen DC-Offset auf und eignet sich daher für DC-Kopplungsanwendungen wie die DC-Basisband-Frequenzumsetzung und die Quadraturamplituden-Demodulation. Mit dem Ausgangsverstärker des Mischers und der Quellimpedanz beträgt das SSB-Rauschmaß des Mischers 10,3 dB bei 70 MHz. Im Gegensatz zu passiven Mischern besitzt der AD831 keine Einfügungsdämpfung, keinen externen Duplexer und keine passive Terminierung. Der AD8362 verfügt über zwei Betriebsmodi: Leistungsmessung und Steuerung. In Abbildung 1 sind im Leistungsmessungsmodus die HF-Eingänge (VOUT und VSET) wie folgt: 0,1–500 MHz; HF-Eingang: +10 dBm (1-dB-Kompressionspunkt); Eingang des Lokaloszillators: 0,1–500 MHz; Eingang des Lokaloszillators: -10 dBm; ZF-Ausgang: 0,1–200 MHz; Versorgungsspannung: 9–11 V (unsymmetrische Versorgung); Gewicht: 11 Gramm. Farbe: Grün; Material: Leiterplatte; Abmessungen: 33 × 33 mm. Lieferumfang: 4 HF-Mischermodule. Nur die oben genannten Komponenten sind enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtreflexionen und Ihren Monitoreinstellungen geringfügig vom Original abweichen.
