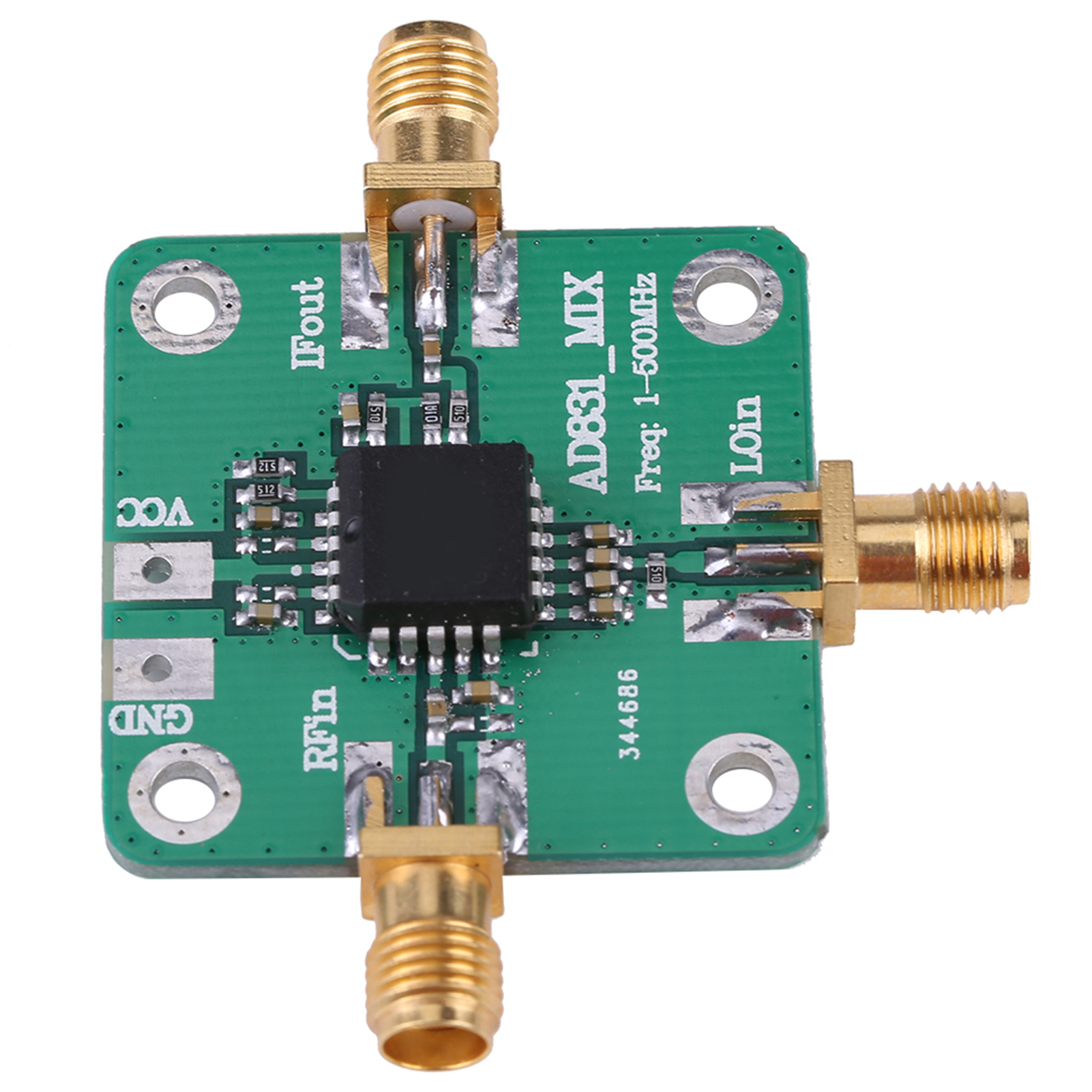

Ad831 Hochfrequenz-hf-mischer, Ein-chip-hf-wandler

1. Der AD831 ist ein verzerrungsarmer, dynamischer Ein-Chip-Mischer mit großem Dynamikbereich, geeignet für HF- und VHF-Empfänger (ZF-Frequenz), als zweiter Mischer in DMR-Basisstationen, für die DC-Basisband-Konvertierung, Quadraturmodulation und -demodulation sowie für Ultraschallbildgebung und Frequenzmodulation. 2. Der AD831 bietet einen Intermodulationspunkt dritter Ordnung von +24 dBm und ermöglicht eine LO-Leistung von -10 dBm, ohne dass ein leistungsstarker LO-Treiber erforderlich ist. 3. Da keine Probleme mit der Abschirmung und Isolation auftreten, verbessert er im Vergleich zu passiven Mischern die Systemleistung und senkt die Systemkosten. 4. Der Mischer ist als Einzelstromversorgung mit DC-Isolationskondensatoren an den HF-, ZF- und LO-Anschlüssen konzipiert und daher einfach zu handhaben. 5. Der Verstärker zeichnet sich durch geringe DC-Offset-Eigenschaften aus und kann daher für die DC-Basisband-Frequenzkonvertierung und Quadraturamplituden-Demodulation eingesetzt werden. Der AD831 eignet sich für DMR-Basisstationen, DC-Basisband-Konvertierung, Quadraturmodulation und -demodulation, Ultraschallbildgebung, Frequenzverschiebungsdetektion und weitere Anwendungen. Er bietet einen Intermodulationspunkt dritter Ordnung von +24 dBm und realisiert eine LO-Leistung von -10 dBm, ohne dass ein leistungsstarker LO-Ansteuerverstärker benötigt wird. Da keine Abschirmungs- oder Isolationsprobleme auftreten, verbessert er im Vergleich zu passiven Mischern die Systemleistung und senkt die Systemkosten. Der Mischer ist als Einzelversorgungsgerät mit DC-Isolationskondensatoren an den HF-, ZF- und LO-Eingängen ausgeführt und daher einfach zu handhaben. Die Betriebsfrequenz der HF- und LO-Eingänge kann bis zu 500 MHz betragen. Der ZF-Ausgang liefert eine unsymmetrische Ausgangsspannung mit einer Bandbreite von 250 MHz. Die Verstärkung wird über einen einzelnen Widerstand zwischen den Pins OUT und FB eingestellt. Dank seines geringen DC-Offsets eignet sich der Verstärker für die DC-Basisband-Frequenzkonvertierung und Quadraturamplituden-Demodulation. Bei optimaler Quellimpedanz und angeschlossenem Ausgangsverstärker des Mischers beträgt das SSB-Rauschmaß des Mischers 10,3 dB bei 70 MHz. Im Gegensatz zu passiven Mischern treten keine Einfügungsdämpfungen auf, es wird kein externes Duplexgerät benötigt und der AD831 benötigt keinen passiven Abschlusswiderstand. Spezifikationen: HF-Eingang: 0,1–500 MHz, HF-Eingang: +10 dBm (1-dB-Kompressionspunkt), Lokaloszillator-Eingang: 0,1–500 MHz, Lokaloszillator-Eingang: -10 dBm, ZF-Ausgang: 0,1–200 MHz, Versorgungsspannung: 9–11 V (einseitig), Abmessungen: 33 × 33 mm. Lieferumfang: 1 × Frequenzmischer
